PĀRSLĒGT POE 8 IP KAMERĀM ATTE IPUPS-8-20-H
Bufera komplekts 8 IP kamerām, iekšējā korpusā ABOX-H (1x AKU 18Ah + NVR slēdzis), E.70Pox8 10/100Mbps + 2xGigabit Uplink), elektroniskie drošinātāji, tips IPUPS-8-20-H
Mērķis
IPUPS-8-20-H ir gatavs komplekts, kas paredzēts rūpnieciskai televīzijas kameru bufersistēmai8, kas sastāv no IPIPIP PoE izeju elektroniskā aizsardzība nodrošina visas sistēmas darbības nepārtrauktību atsevišķu barošanas atzaru īssavienojuma vai pārslodzes gadījumā, kā arī automātisku sprieguma atjaunošanos pēc kļūmes novēršanas. Ierīce tiek izmantota sistēmās, kurām nepieciešams palielināts tīkla joslas platums, piemēram, CCTV 4K Ultra HD uzraudzība.
Bufera komplekti ar PoE slēdzi ir paredzēti darbam ar IP kamerām un citām tīkla ierīcēm, kas tiek darbinātas ar PoE 802.3at/af un PoE PASSIVE standartiem. Pieslēdzot atbilstošus akumulatorus, tiek nodrošināta nepārtraukta elektroapgādes sistēmas darbība periodisku elektrotīkla pārtraukumu gadījumā.
ABOX sērijas iekšējie korpusi ir ērts risinājums estētisku ierīču uzstādīšanas un kabeļu noslēgšanas problēmai ēku iekšienē. Visi korpusi ir izgatavoti no lokšņu tērauda, pārklāti ar pulverkrāsojumu pusmatētā baltā krāsā. Ražošana, izmantojot modernu tehnoloģisko līniju, nodrošina augstāko darba kvalitāti un precizitāti. Katrs korpuss ir aprīkots ar skrūvējamu aizdari, noņemamām durvīm un atvēršanas tamperu. Piedāvājumā pieejamie modeļi ir ar speciālu caurumu 10,8 mm rastrā. Tas ir savietojams ar iebūvēto moduļu montāžas caurumu atstatumu. Sistēmas risinājums ļauj vertikāli vai horizontāli uzstādīt atlasītās ierīces jebkurā atveramā korpusa daļā.
taustiņš “> P>
- Atbalsts 4K Ultra HD kamerām
- Bufera barošanas avota iespēja 8 POE 802.3AT/AF vai pasīviem uztvērējiem
- Neatkarīgs elektroniskais drošinātājs katram POE kanālam (auto atgriešanās) Spēks uz Poe portu PoE porti (LAN_1 līdz LAN_8)
- ērta un ātra palaišana bez nepieciešamības konfigurēt parametrus
- augsta barošanas avota moduļa efektivitāte (90%)
- pieejamas divas barošanas sprieguma vērtības: 12V līdzstrāva un 48VDC
- vienkāršs un ātrs instalēšanas pakalpojums, pateicoties papildu dizainam un papildinstalācijas sistēmai
xPoE / IP un IPB / IPUPS sērijas slēdži
- moduļu montāža jebkurā, urbtajā korpusa daļā (rastra sistēma)
- vieta 2 x 18Ah akumulatoriem
- vieta video ierakstītājam (NVR)
- iespēja saglabāt korpusa aizmugurē esošorezerves kabeli siena/montāžas virsma
taustiņš “> P>
- Atbalsts 4K Ultra HD kamerām
- Bufera barošanas avota iespēja 8 POE 802.3AT/AF vai pasīviem uztvērējiem
- Neatkarīgs elektroniskais drošinātājs katram POE kanālam (auto atgriešanās) Spēks uz Poe portu PoE porti (LAN_1 līdz LAN_8)
- ērta un ātra palaišana bez nepieciešamības konfigurēt parametrus
- augsta barošanas avota moduļa efektivitāte (90%)
- pieejamas divas barošanas sprieguma vērtības: 12V līdzstrāva un 48VDC
- vienkāršs un ātrs instalēšanas pakalpojums, pateicoties papildu dizainam un papildinstalācijas sistēmai
xPoE / IP un IPB / IPUPS sērijas slēdži
- moduļu montāža jebkurā, urbtajā korpusa daļā (rastra sistēma)
- vieta 2 x 18Ah akumulatoriem
- vieta video ierakstītājam (NVR)
- iespēja saglabāt korpusa aizmugurē esošorezerves kabeli siena/montāžas virsma
- Atbalsts 4K Ultra HD kamerām
- Bufera barošanas avota iespēja 8 POE 802.3AT/AF vai pasīviem uztvērējiem
- Neatkarīgs elektroniskais drošinātājs katram POE kanālam (auto atgriešanās) Spēks uz Poe portu PoE porti (LAN_1 līdz LAN_8)
- ērta un ātra palaišana bez nepieciešamības konfigurēt parametrus
- augsta barošanas avota moduļa efektivitāte (90%)
- pieejamas divas barošanas sprieguma vērtības: 12V līdzstrāva un 48VDC
- vienkāršs un ātrs instalēšanas pakalpojums, pateicoties papildu dizainam un papildinstalācijas sistēmai
- moduļu montāža jebkurā, urbtajā korpusa daļā (rastra sistēma)
- vieta 2 x 18Ah akumulatoriem
- vieta video ierakstītājam (NVR)
- iespēja saglabāt korpusa aizmugurē esošorezerves kabeli siena/montāžas virsma
xPoE / IP un IPB / IPUPS sērijas slēdži

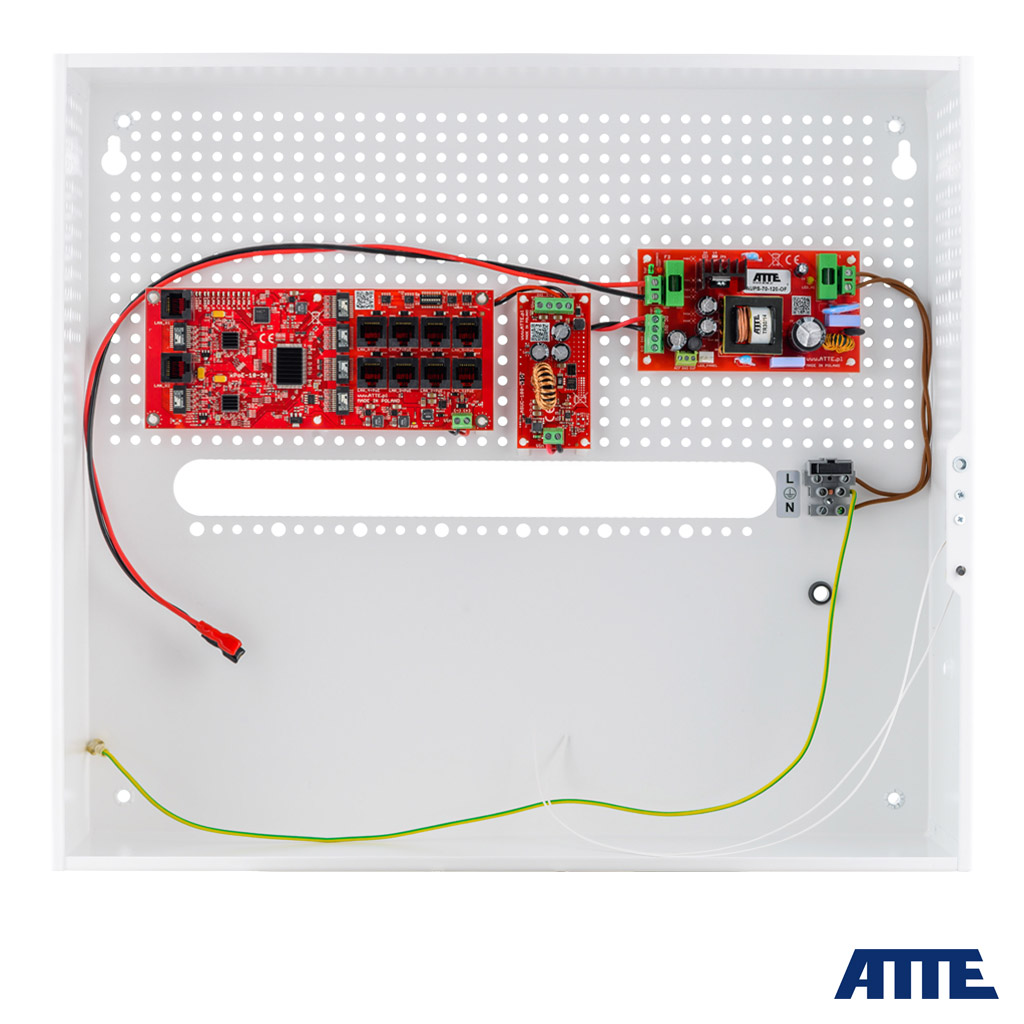

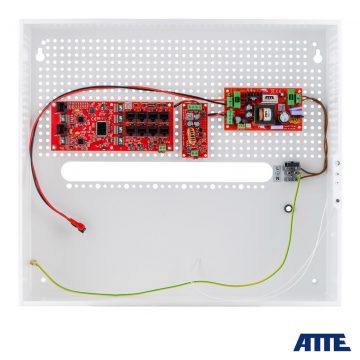

>”The-v.” />” ietver:
- 1x ABOX-H korpusu
- 1x AUPS-70-120-OF barošanas avotu
- 1x ASUC-100-480-OF pārveidotāju
- 1x xPoE-10-20-OF slēdzi
div> class=”col-sm-12″>
Piezīmes:
- Baterijas nav iekļautas
- Ierakstītāja maksimālie izmēri, kas uzstādīti korpusā: 390x390x60mm

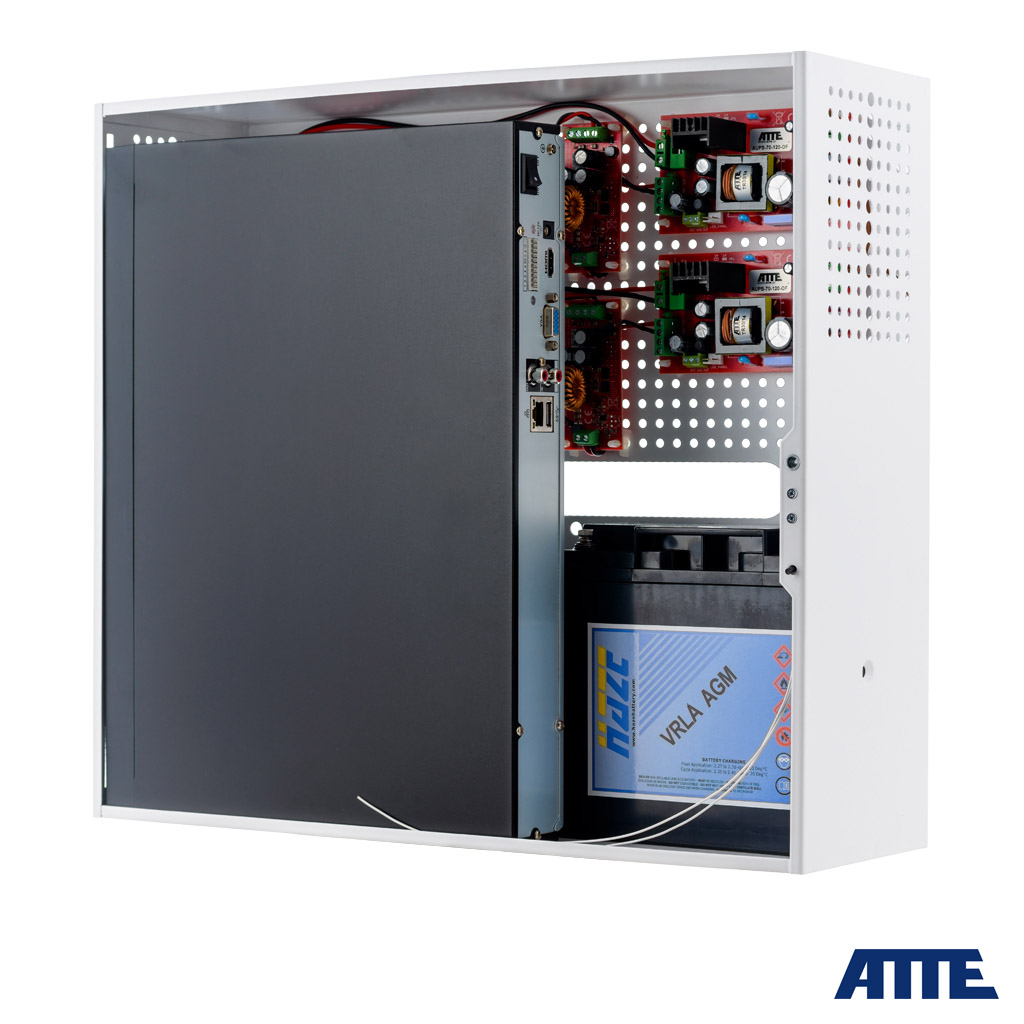

- Fotoattēls ar NVR reģistratoru parāda ierīču konfigurāciju abox-h korpusā
Specifikācija
| lan porti | 10 rj45 porti (8xlan+poe 10/100mbps, 2x gigabit augšup. Lan_1 … lan_8 (vin> 48vdc) 802.3at – līdz 30W LAN_1 … LAN_8 (vin> 48vdc) Poe pastive – līdz 40W LAN_1 … LAN_8 | ||
| Poe izejas (standarta/barošanas režīms) | lan_1 … > | POE izejas aizsardzība (pārmērīga strāvas/īssavienojums) | lan_1 … lan_80.75a/elektronisks (automātiska return) |
| sw1 microSwitches (Dip Switch) | slēdzis 1 … 8 “POE ON/OFF” – POE * tr> | ||
| barošanas avots (tips / tips) | pārslēgšanās SMPS / AUPS-70-120-OF | ||
| Barošanas avota izejas aizsardzība (pārstrāva / īssavienojums) | 9A, elektroniska (pēc īssavienojuma var būt nepieciešama barošanas avota restartēšana) | ||
| C.1 termiskā izslēgšana restart | |||
| Barošanas avota ieejas sprieguma diapazons/ieejas aizsardzība | 180…240VAC / T3,15 A F1 drošinātājs | ||
| Barošanas avota izejas jauda (nepārtraukta) | 72 W dinamiski dalīta ar akumulatora uzlādi (jaudai ir prioritāte) | ||
| Barošanas avota efektivitāte | 90% @60 W | d> | |
| PoE izejas spriegums (kameras barošanas avots) | 48 V +/- 2% | ||
| PoE izvadu jaudas budžets (maksimums) | 65 W | ||
| Baterijas / vieta korpusā /12 AG> | /12 M 2x18Ah | ||
| Viena akumulatora uzlādes strāva | 1A/2A (izvēlēts ar džemperi JP1) | ||
| Akumulatora ķēdes aizsardzība | F6.3A F2 drošinātājs | ||
| Barošanas avota signalizācijas izejas / kravnesība / tips | OUF – nav izejas sprieguma, ACF – nav sprieguma 230AC / 50mA / OC (atvērts kolektors) | ||
| Korpusa stiprinājums | siena> |
-10°C…+40°C | |
| Ierīču uzstādīšana korpusa iekšienē | sistēmas atvere 4,8mm 10,8mm rastrā | ||
| Korpuss (tips/materiāls/krāsa/aizsardzība/korpusa atvērums/attālums no metāla /ABOX- > | ) | ||
| Izmēri / neto svars / aizsardzības pakāpe | 400x450x140 mm / 4,4 kg / IP20 |
