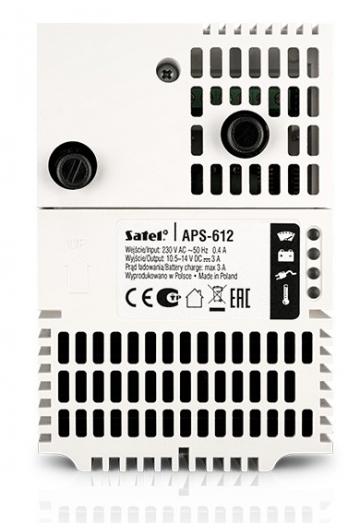

Buferinis maitinimo šaltinis
SATEL APS-612
- Pagal EN 50131-3 3 klasės reikalavimus
- Pagal EN 60950-1 saugos standarto reikalavimus
- Pagal vykdomą ir spinduliuojamą EMI lygį pagal EN 55011 B klasę. ) + 3 A (įkrovimas)
- Trumpojo jungimo ir perkrovos apsauga
Tikslas
APS-612 yra pažangus buferinis maitinimo šaltinis, atitinkantis aukštus 3 lygio saugos reikalavimus, apibrėžtus buferiniame sprendime, kuris atitinka standartą, apibrėžtą siekiant nustatyti aukščiausius saugos reikalavimus atitinkantį buferinį maitinimo šaltinį. 50131-3. Jo srovės galia yra 6 A: 3 A įrenginių maitinimui + 3 A akumuliatoriaus įkrovimui. Jis skirtas maitinti imtuvus, kurie veikia 12 V DC. Tai galioja ne tik signalizacijos sistemose, įeigos kontrolės sistemose ar vaizdo stebėjimo sistemose esantiems įrenginiams. APS-612 taip pat gali būti naudojamas maitinti medicinos prietaisus arba pramoninės automatikos įrenginiuose ar kritinės infrastruktūros sistemose. Jis turi specialią 3 kontaktų jungtį, skirtą naudoti su SATEL įrenginiais, įskaitant: įvesties ir išvesties plėtiklius arba ACCO-NT prieigos valdymo centrus.
Produkto aprašymas
Jo konstrukcijoje naudojamas LLC topologijos perjungiamas maitinimo blokas pasižymi dideliu efektyvumu ir užtikrina labai gerus šilumos nuostolių galios parametrus. Dėl tiesioginio maitinimo iš 230 V kintamosios srovės tinklo įrenginiui nereikia montuoti papildomo tinklo transformatoriaus. APS-612 turi šiluminę, trumpojo jungimo ir perkrovos apsaugą. Jis turi anti-interferencinį filtrą įėjime ir aktyvią PFC galios koeficiento korekcijos sistemą (iki 0,98).
Bateriją galima prijungti tiesiai prie maitinimo šaltinio. Mikroprocesorinis akumuliatoriaus būsenos ir parametrų valdymas, tikslus įtampos reguliavimas ir automatinio atjungimo funkcija esant per dideliam išsikrovimui pasirūpina akumuliatoriaus būkle ir prailgina jo tarnavimo laiką, sumažina sugadinimo galimybę.
Indikatoriaus šviesos diodai yra atsakingi už rodymą: maitinimo šaltinio, akumuliatoriaus maitinimo būsenos ir gedimo atsiradimo – perkaitimas, perkrova arba išėjimo trumpasis jungimas. Gedimai papildomai signalizuojami garsiniu signalu. Per keturis OC tipo išėjimus galima pranešti apie signalizacijos sistemos defektus. Jų būsenos pokyčiai informuoja apie: darbinės temperatūros viršijimą, akumuliatoriaus įtampos nukritimą žemiau leistinos vertės, išėjimo perkrovą ar tinklo maitinimo sutrikimą.
- Atitinka EN 50131-3 3 klasės reikalavimus
- Atitinka EN 60950-1 saugos standarto reikalavimus
- atitinka EN1 kontrolės lygį, o E50 – B klasės standarto reikalavimus
- Labai efektyvus 12V DC perjungimo maitinimo šaltinis su aktyviu PFC, nereikia tinklo transformatoriaus
- Bendra maitinimo šaltinio srovės galia 6 A: 3 A (išėjimas) + 3 A (įkrovimas)
- Apsauga nuo trumpojo jungimo ir perkrovos
- Akumuliatoriaus prijungimo galimybė
- Akumuliatoriaus įkrovimo galimybė
- Apsauga nuo visiško akumuliatoriaus išsikrovimo
- Maitinimo bloko apsauga nuo perkaitimo
- 4 OC išėjimai, rodantys gedimus
- Optinis maitinimo tinklo būsenos, akumuliatoriaus, perkrovos, perkaitimo ir trumpojo jungimo indikatorius
- Akustinis gedimų signalas
- Speciali jungtis, skirta bendradarbiauti su SATEL įrenginiais: INT-E, INT-AC,INTIONT,-.-INTA
- Konstrukcija, leidžianti montuoti ant 35 mm DIN bėgelio ir OPU-3 P, OPU-4 P ir OPU-4 PW, OMI-5 korpusuose
/ 3A)
- Korpuso matmenys: 78 x 122 x 84 mm
- Darbinės temperatūros diapazonas: -10…+55 °C
- Maitinimo įtampa: 195 – 265
- Svoris: 525 metai
- Akumuliatoriaus gedimo signalo įtampa (±10 %): 11,5 V
- Akumuliatoriaus išjungimo įtampa ikiPro.li 0 %) (V: ±10 %) 0131: 3 klasė
- Energijos efektyvumas: iki 90 proc.
- Išėjimo srovės apkrova: WS, WB, WP, WT (OC tipas): 50mA
- Išėjimo srovė – maitinimo šaltinis >< srovė: 3 A
- Faktinė išėjimo įtampa: 13.8V DC
- Nominali išėjimo įtampa (pagal IEC 38): 12V DC
- PF (galios koeficiento korekcija): iki 0,98
- DC į13
- Specifikacija
II.
baterija. 3 A
