Eesmärk

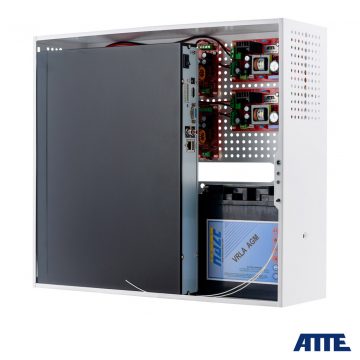

IPUPS-17-11-H on valmis komplekt IP CCTV puhvri toiteks 17 IP-kaamerast koosnev süsteem. Elektrooniline PoE väljundkaitse tagab kogu süsteemi pideva töö lühise või üksikute toiteharude ülekoormuse korral, samuti automaatse pinge taastamise peale rikke kõrvaldamist. Režiim “Kaugmaa” võimaldab standardsete UTP keerdpaarkaablite abil suurendada edastusulatust kuni 280 m. PoE-lülitiga puhvrikomplektid on mõeldud kasutamiseks IP-kaamerate ja muude võrguseadmetega, mis töötavad PoE 802.3at/af ja PoE PASSIVE standardite alusel. Sobivate akude lisamine tagab toiteploki pideva töö katkendlike elektrikatkestuste ajal. ABOX-seeria sisekarbid on mugav lahendus esteetiliselt meeldiva seadmete paigaldamise ja hoonesisese kaabliotsa paigaldamise probleemile. Kõik korpused on valmistatud lehtterasest, pulbervärvitud poolmattvalgeks. Tootmine kaasaegse tehnoloogilise liini abil tagab kõrgeima kvaliteedi ja täpsuse. Iga ümbris on varustatud kruvikinnitusega, eemaldatava ukse ja avatava tamperiga. Saadaolevatel mudelitel on spetsiaalne 10,8 mm avamuster, mis ühildub sisseehitatud moodulite kinnitusavade vahedega. See süsteemlahendus võimaldab valitud seadmete vertikaalset või horisontaalset paigaldamist korpuse mis tahes perforeeritud ossa.
Peamised omadused ja funktsioonid:
- Võimalus pakkuda puhverdatud toidet 17 PoE 802.3at/af või PASSIIVSE vastuvõtja jaoks
- Võimalus edastada andmeid kuni 280 m kaugusel (kaugmaarežiimis)
- Elektrooniline kaitse iga PoE kanali jaoks eraldi (automaatne tagasipöördumine)
- Võimalus valitud PoE portidest toide välja lülitada
- Selge optiline indikaator toite ja andmeedastuse oleku kohta
- Kuni 70 W toide LAN_5 PoE IN/OUT pordis
- Kuni 40 W võimsus teistel PoE-portidel
- Lihtne ja kiire käivitamine ilma parameetreid konfigureerimata
- Suure võimsusega mooduli efektiivsus (90%)
- Saadaval on kaks toitepinge väärtust: 12 VDC ja 48 VDC
- Lihtne ja kiire paigaldusteenus tänu modulaarsele disainile
- Lihtne süsteemi laiendamine ja skaleeritavus täiendavate xPoE-seeria lülitite lisamisega / IP ja IPB / IPUPS
- mooduleid saab paigaldada igasse korpuse avasse (rastersüsteem)
- ruumi kahele 18Ah akule
- ruumi videosalvestile (NVR)
- kaabli sisend korpuse tagaküljel
- kaugus seinast/kinnituspinnast
- võimalus hoida ümbrises varukaableid

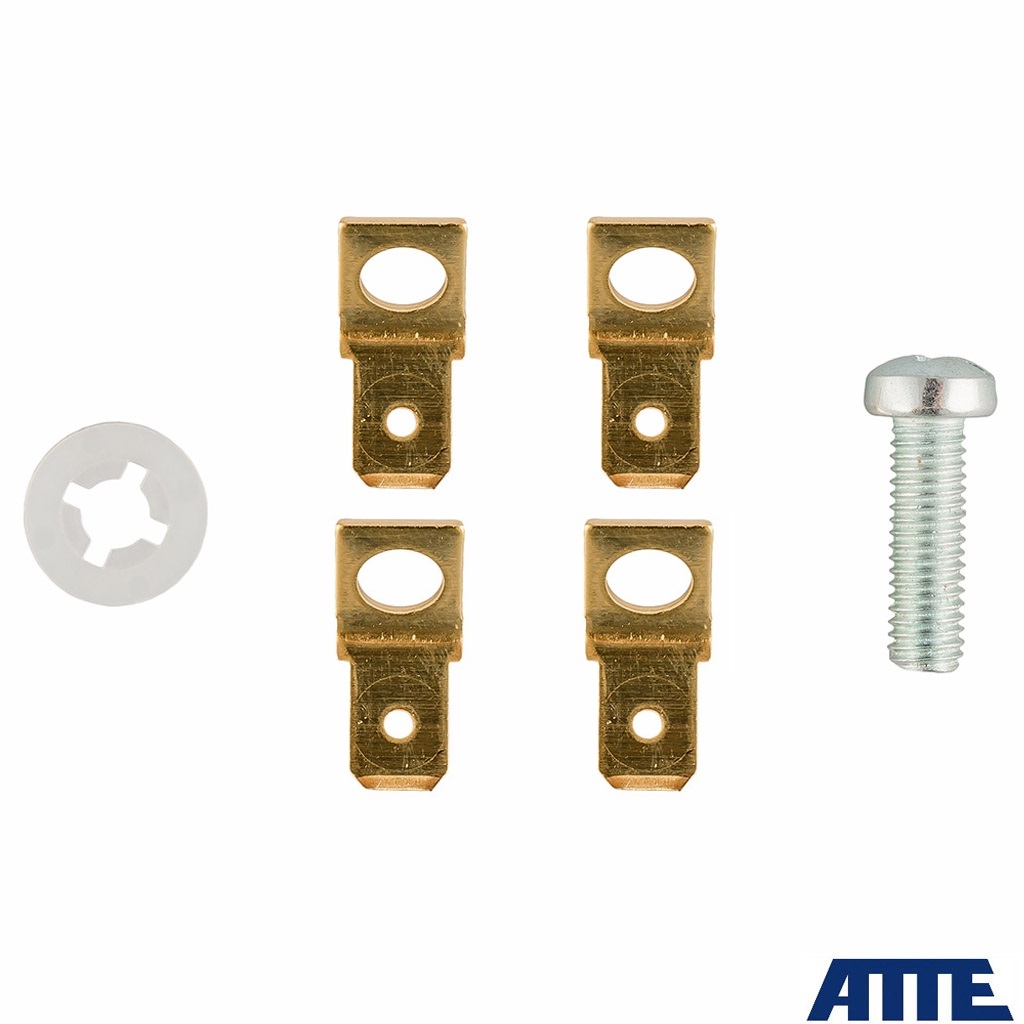

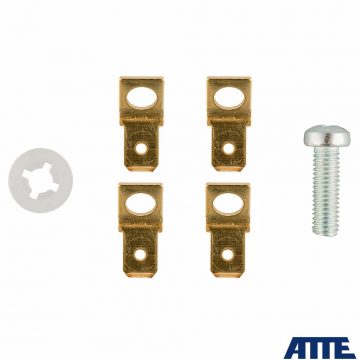

Komplekt sisaldab:

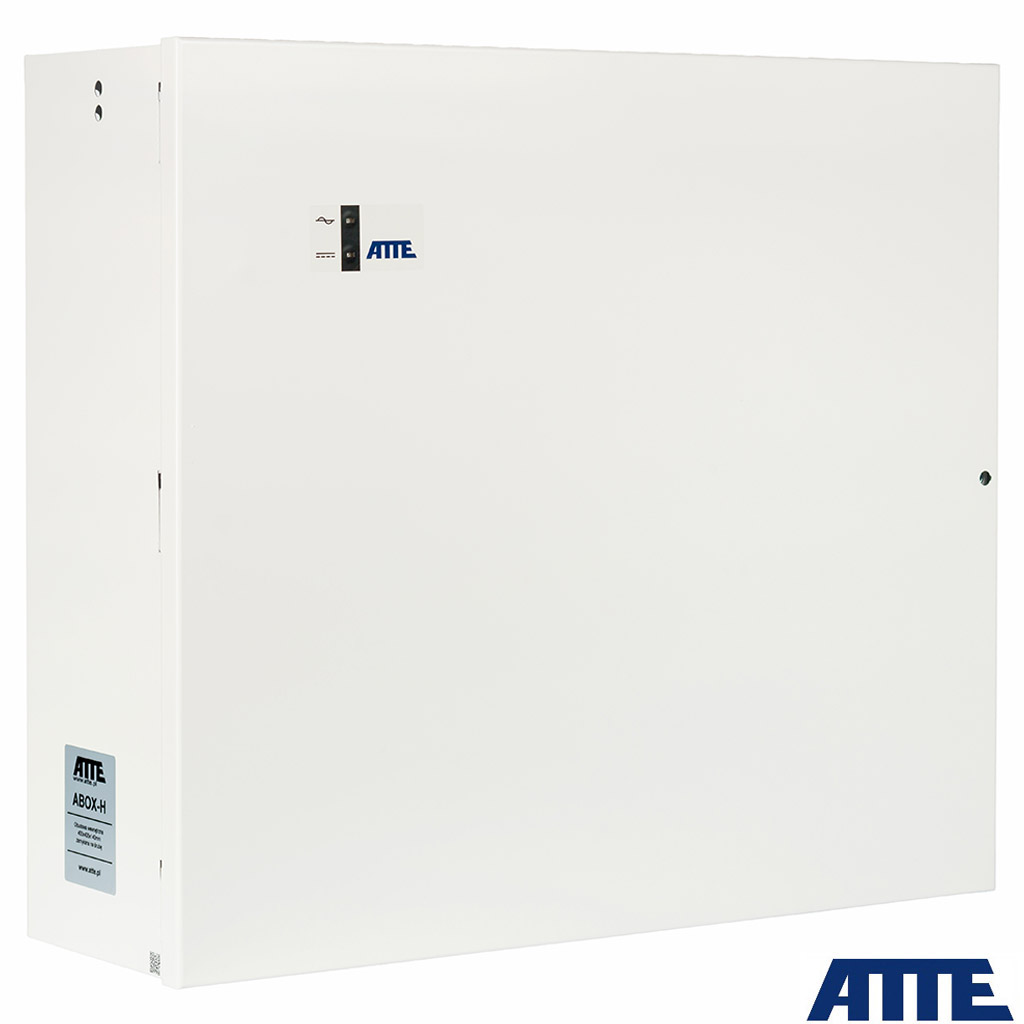

- 1x ABOX-H korpused

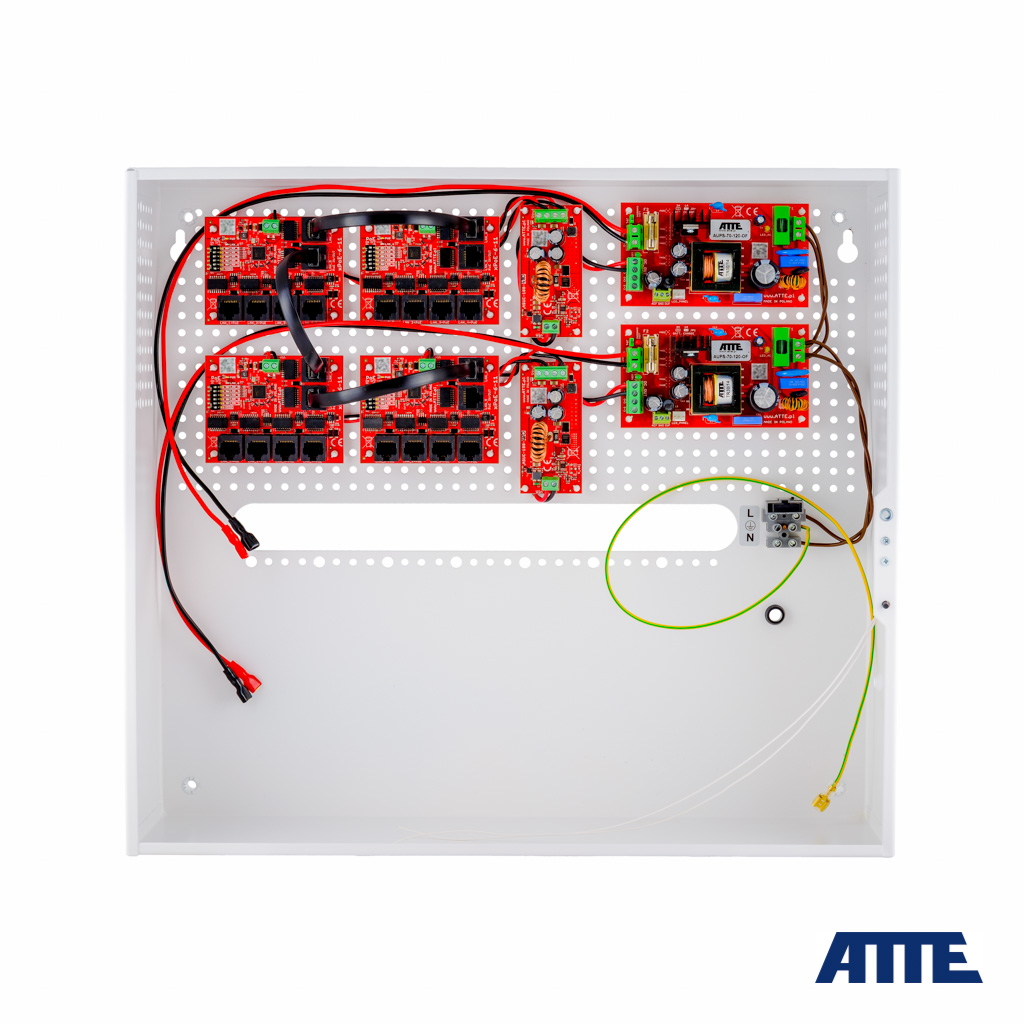

- 2x AUPS-70-120-OF toiteplokki
- 2x ASUC-100-480-OF muundur
- 4x lüliti xPoE-6-11-OF
Märkused:
- patareid ei kuulu komplekti
- 2x18Ah akudega korpusesse paigaldatud maki maksimaalsed mõõdud: 390x390x60 mm
Tehnilised andmed
| LAN-pordid | 18 RJ45 10/100Mbps porti (17xLAN+PoE, 1xUplink) |
| Toetatud PoE-vastuvõtjad (standardne/maksimaalne võimsus) | 802.3af – kuni 15,4 W LAN_1…LAN_5802.3at – kuni 30 W LAN_1…LAN_5PoE PASSIIVNE – kuni 65 W LAN_5 / kuni 40 W LAN_1…LAN_4 |
| PoE väljundid (standardne / toiterežiim) | LAN_1…LAN_5PoE PASSIIVNE, B režiim (4,5+) (7,8-) |
| PoE väljundi kaitse (ülekoormus / lühis) | LAN_1…LAN_40.75A / elektrooniline (automaatne tagastus) LAN_51.25A / elektrooniline (automaatne tagastus) |
| Mikrolülitid SW1 | Lüliti 1 “MODE” – lüliti töörežiimi lülitid 2…6 “PoE ON/OFF” – PoE toiteallikas LAN_1…LAN_5 portidel |
| “Standardne” töörežiim | Lüliti 1 “MODE” väljalülitatud olekus LAN_1…LAN_6 – tööulatus kuni 100 m (10/100 Mbps) |
| Töörežiim “Kaugmaa” | Lüliti 1 “MODE” olekus LAN_1…LAN_4 – ulatus kuni 280 m (10 Mb/s)LAN_5…LAN_6 – ulatus kuni 100 m (10/100 Mb/s) |
| Toiteallikas (tüüp) | lülitus SMPS / 2x AUPS-70-120-OF |
| Toiteallika väljundkaitse (ülekoormus/lühis) | 9 A (iga toiteallikas eraldi), elektrooniline (pärast lühist võib olla vajalik toiteallika taaskäivitamine) |
| Toiteallika termokaitse | TSD (termiline väljalülitus) 130 °C, vajalik taaskäivitamine |
| Toiteallika sisendpinge vahemik/sisendkaitse | |
| Toiteallika väljundvõimsus (pidev) | 2 x 72 W (144 W) jagatakse dünaamiliselt koos aku laadimisega (väljundvõimsus on prioriteet) |
| Toiteallika efektiivsus | 90% pirukas 120W |
| Toiteallika väljundpinge | 12V +/-15% |
| PoE väljundpinge (kaamera toiteallikas) | 48 V +/- 2% |
| PoE-väljundite energiaeelarve (maksimaalne) | 130W |
| Patareid / ruum korpuses | 2 x 12 V akut (geel või AGM) / 2 x 18 Ah |
| Ühe aku laadimisvool | 1 A/2 A (valitav hüppajaga) JP1) |
| Akuahela kaitse | F6.3 A kaitse F2 |
| Aku kaitse | Aku lahtiühendamine, kui pinge on alla 10,2 V |
| PSU näidu väljund / kandevõime / tüüp | OUF – puudub väljundpinge, ACF – pinge puudub 230 AC / 50 mA / OC (avatud kollektor) |
| Kere kokkupanek | seinakinnitus, 6 mm kinnitusavad |
| Seadmete paigaldamine korpuse sisse | süstemaatiline 4,8 mm aukude lõikamine 10,8 mm ruudustikus |
| Töötemperatuuri vahemik | -10…+40°C |
| Korpus (tüüp / materjal / värv / kaitse / kaabli sisestus) | ABOX-H / metall / valge / avanemiskaitse / korpuse tagakülg, kaugus seinast |
| Mõõdud / netokaal / kaitseklass | 400x450x140 mm / 4,73 kg / IP20 |
