Moodulpesa, DIN siinile TH-35, Noark Ex9DS-F 106194 lülituskapile
Eesmärk
Hoolduspesad TH-35 mm siinile, mis on ette nähtud paigaldamiseks elektrijaotuskilpi.
- Hoolduspesad Ex9DS siinile
- Kavandatud vastavalt standardile IEC/EN 60884-1
- Nimivool kuni 16 A
- Nimilülituspinge 250 V AC
- Isolatsiooni nimipinge 1000 V AC
- Ühendusklemmide ristlõige on 6 mm2
- Paigaldamine TH-35 siinile

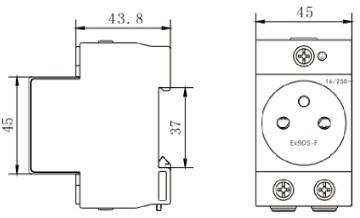

Mõõtmed
Tehniline kirjeldus
| Parameeter | Väärtus |
| Versioon | Maanduskontaktiga |
| Assamblee | TH-35 raudteel |
| Pistikupesa tüüp | Teenindus raudteel |
| Standardne | |
| Nimivool Ie | 16 A |
| Lülituspinge nimipinge Ue | 250 V AC |
| Isolatsiooni nimipinge Ui | 1000 V AC |
| Sagedus | 50/60Hz |
| Laius | 45 mm |
| Kõrgus | 65 mm |
| Esikõrgus | 45 mm |
| Assamblee | Standardsel TH-35 siinil mm |
| Kaitseklass | IP20 |
| Terminali tüüp | Tõsteklemmid |
| Terminali ristlõige | 1–6 mm² |
| Kruvide pingutusmoment | 0,8–2 Nm |
| Ümbritsev temperatuur | -25 - +40 °C |
| Kaal | 0,11 kg |
