POE EXTENDER PULSAR EXT-POE2 2 IP-KAAMERALE
Peamised omadused
- Rakendus: suurendab Etherneti andmeulatust veel 100 m võrra
- PoE sisend: PoE IN – ühildub standardiga IEEE802.3af/at
- PoE väljundid: PoE OUT1 / PoE OUT2 – ühildub standardiga IEEE802.3af
- PoE OUT väljundvool: 0,3A/port (maks. Ʃ0,4A)
- Kaitse: OLP, SCP*
- Mõõtmed: G = 81 P = 77 H = 26 [+/- 2 mm]
- Paigaldamine: kinnituskruvid
- Garantii: 2 aastat alates valmistamiskuupäevast
- Märkused: Mõeldud 10 Mbit/s ja 100 Mbit/s võrkudele
Eesmärk

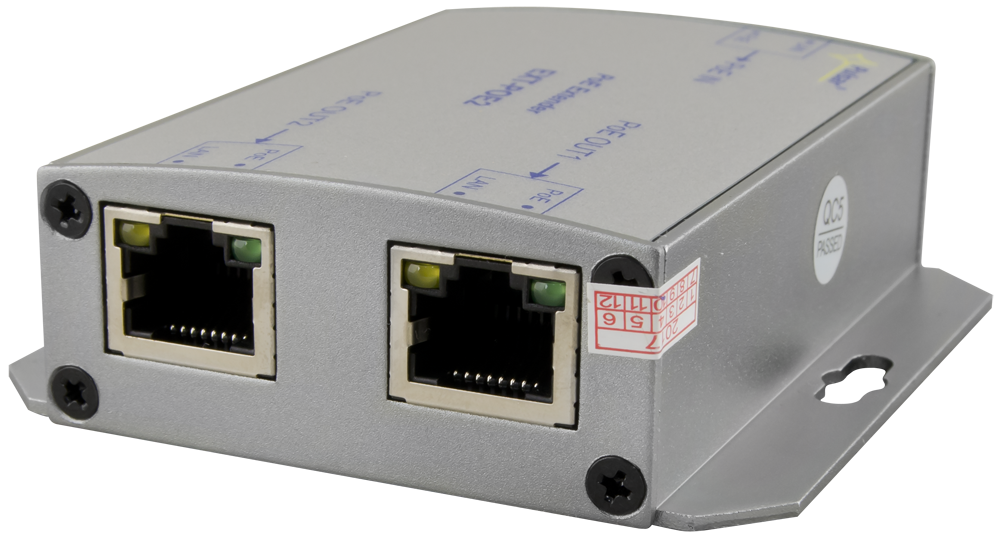

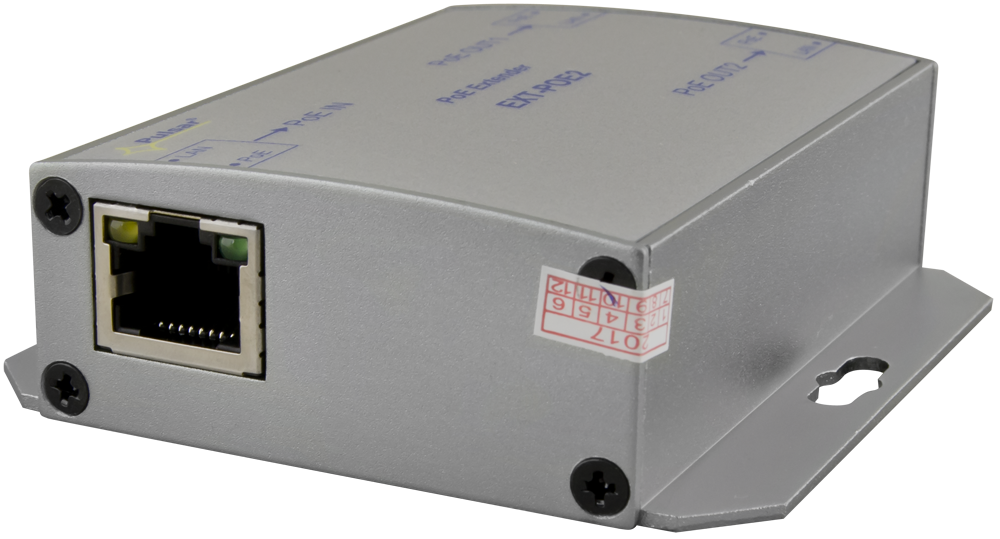

Pikendaja EXT-POE2 on seade, mis on loodud suurendama PoE toiteallika ja Etherneti andmeedastuse kaugust UTP kategooria 5/5e keerdpaarkaabli abil veel 100 m võrra. Laiendaja toiteallikaks on PoE lüliti või muu seade, mis vastab PoE standardile (PoE IN sisend). Väljundpinge ja andmed on saadaval PoE OUT1, PoE OUT2 väljunditel, et ühendada kaameraid või muid IP-seadmeid kasutades PoE toiteallikat. Maksimaalne koormusvool on 0,4 A (0,3 A/port). Toiteedastuseks kasutavad PoE OUT1 ja PoE OUT2 pordid paare 4/5 (+) ja 7/8 (-), mida Etherneti standardi järgi andmeedastuseks ei kasutata (andmeedastus toimub paaride 1/2 ja 3/6 abil).
Ühendusskeem
Tehnilised andmed
- Toiteallikas: vastab standardile 802.3af/standard (44÷57 VDC)
- Mooduliahelate voolutarve: <30 mA
- Mooduli võimsus: max 20W
- Väljundpinge: Vastab standardile 802.3af
- Väljundvool: 0,3 A/pordid (S = 0,4 A maks.)
- Sisendvõimsuse paarid: PoE IN 1/2 (+) 3/6 (-) 4/5 (+) 7/8 (-)
- Väljundvõimsuse paarid: PoE OUT1/2 4/5 (+) 7/8 (-)
- Ülekoormuskaitse: PLO
- Lühise kaitse: SCP 105% ÷ 150% nimiväljundvoolust, automaatne taastumine
- Optiline töö indikaator: LAN-i LED (kollane) – LAN-ühenduse olek
- PoE LED: (roheline) – pinge olemasolu toiteallika sisendis/väljundis
- Töötingimused: Vides klass II, -10ºC÷40ºC
- Mõõtmed: (GxPxA) 81 x 77 x 26 [+/- 2 mm]
- Assamblee: Kinnituskruvid x2 (Ø 6 mm augud)
- Pistikud: sisend/väljund PoE, RJ45 8P8C
- Neto-/brutokaal: 0,11 kg / 0,15 kg
- Säilitustemperatuur: -20ºC…+60ºC
- Deklaratsioonid, garantii CE: RoHS, 2 aastat valmistamise kuupäevast v1.0/I
Seadme omadused
- Sisendpinge vahemik 44÷57 VDC
- Toide PoE-lülitist
- PoE IN sisend vastab standardile IEEE802.3af/at
- PoE OUT1/2 väljundid vastavad standardile IEEE802.3af
- Suurendab Etherneti andmete ja PoE võimsusvahemikku veel 100 meetri võrra
- Mõeldud 10/100 Mb/s võrkudele
- Tööoleku optiline näit
- Kaitse:
- liigpinge (PoE sisend)
- OLP ülekoormus
- SCP lühisekaitse
- Garantii - 2 aastat
