POE EXTENDER PULSAR EXT-POE3H 3 IP-KAAMERAGA SULETUD KORRAS

POE EXTENDER PULSAR EXT-POE3H 3 IP-KAAMERAGA SULETUD KORRAS

Peamised omadused

• Rakendus: suurendab Etherneti andmete ja PoE võimsusvahemikku veel 100 m võrra. Võimaldab ühendada kolm PoE IP-kaamerat ühe kaabli abil.
• PoE OUT väljundvool: 0,4 A/port – OUT1/2; 0,3 A/pordid – OUT3 (Ʃ0,4 A max.)
• Kaitse: OLP, SCP*
• Töötemperatuur: -25 °C÷50 °C
• Mõõdud: L = 158 cm L = 118 cm P = 77 cm [+/- 2 mm]
• Plokkide arv/kaabli läbimõõt: 4 tk. / 4÷8 mm
• Garantii: 1 aasta alates valmistamiskuupäevast

Eesmärk

Laiendaja EXT-POE3H on seade, mis on loodud suurendama PoE toite ja Etherneti andmeedastuse kaugust UTP kategooria 5/5e keerdpaarkaabli abil veel 100 m võrra. Laiendaja toiteallikaks on PoE lüliti või muu seade, mis vastab PoE standardile (PoE IN sisend).

Kirjeldus

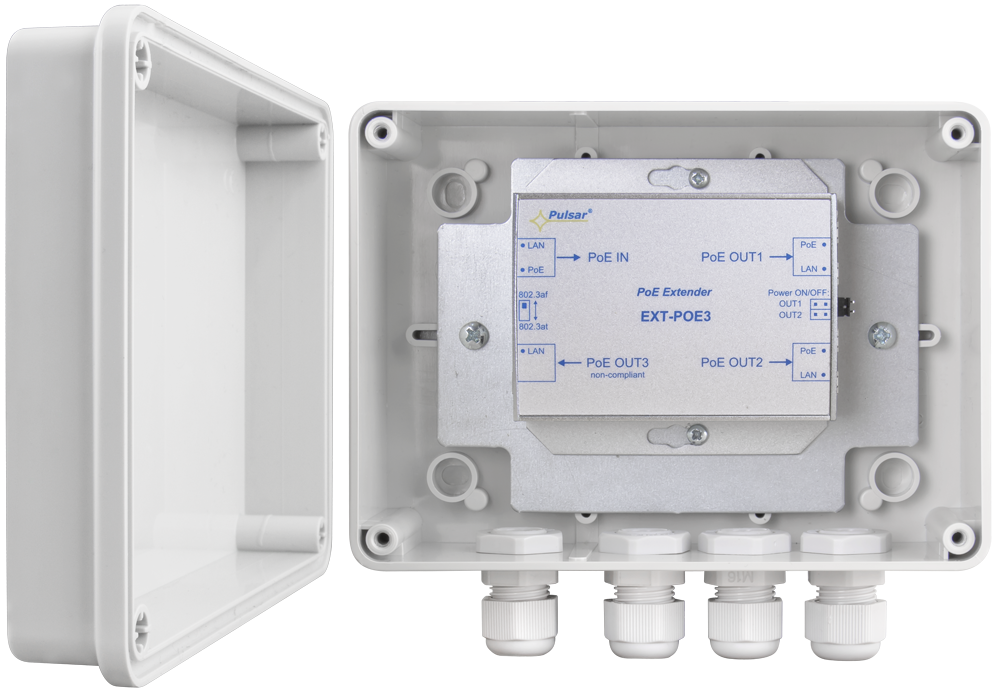

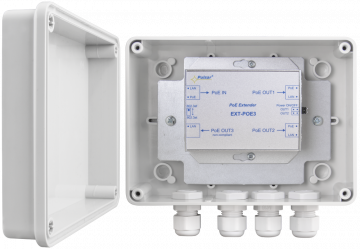

Väljundpinge ja andmed on saadaval PoE OUT1, PoE OUT2, PoE OUT3 väljunditel, et ühendada kaameraid või muid IP-seadmeid kasutades PoE toiteallikat. Maksimaalne kogukoormusvool on 0,4 A. Toite edastamiseks PoE OUT1, PoE OUT2 portides kasutatakse PoE OUT3 paare 4/5 (+) 7/8(-), mida Etherneti standardi järgi andmeedastuseks ei kasutata (andmeedastus toimub paaride 1/2 ja 3/6 abil).

Tehnilised andmed

• Söötmine: vastab 802.3af/at (44÷57VDC)
• Elektritarbimine oma vajadusteks: <30mA
• Mooduli võimsus: maks. 20W.
• Väljundpinge: Vastab toitepingele
• Väljundvool: 0,4A PoE OUT1/2 porti, 0,3A/pordid (S=0,4A max.)
• PoE OUT väljundvõimsuse paarid: 4/5 (+) 7/8 (-)
• Töötemperatuuri vahemik: -25ºC÷50ºC

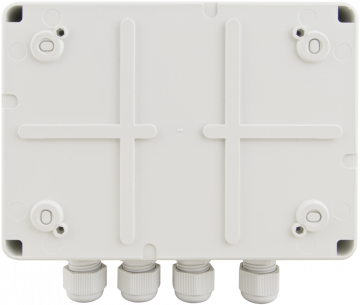

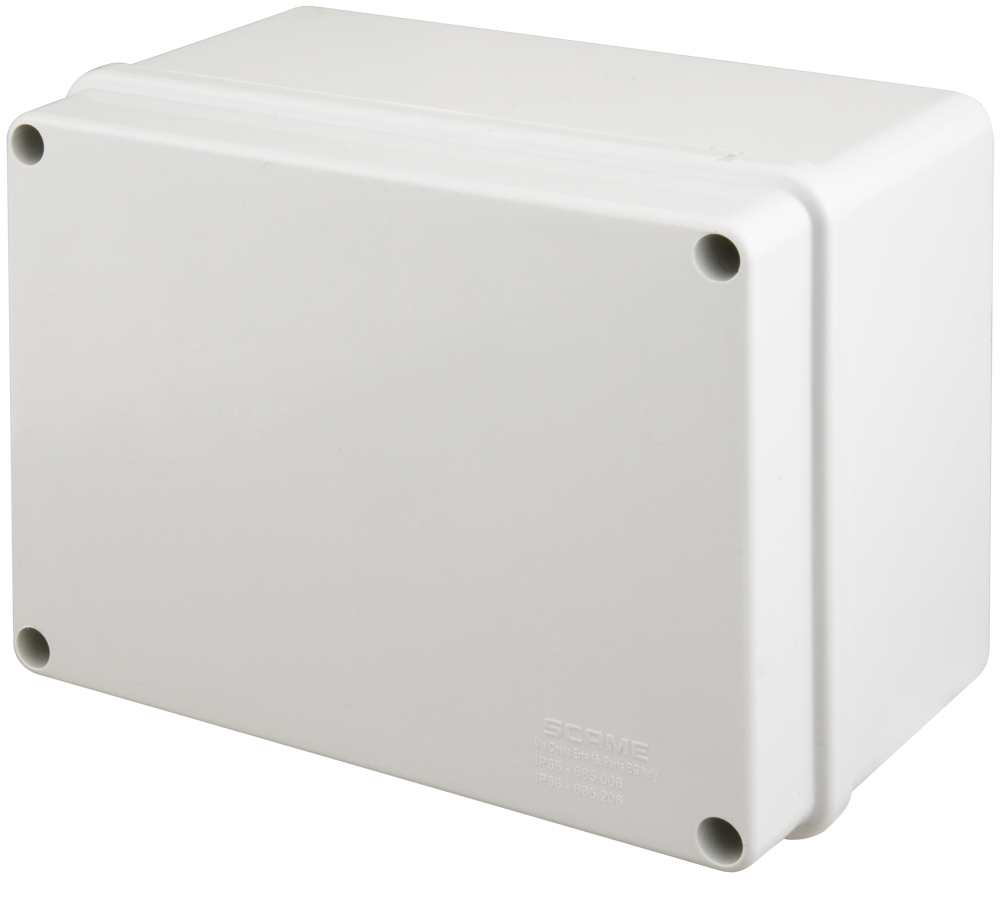

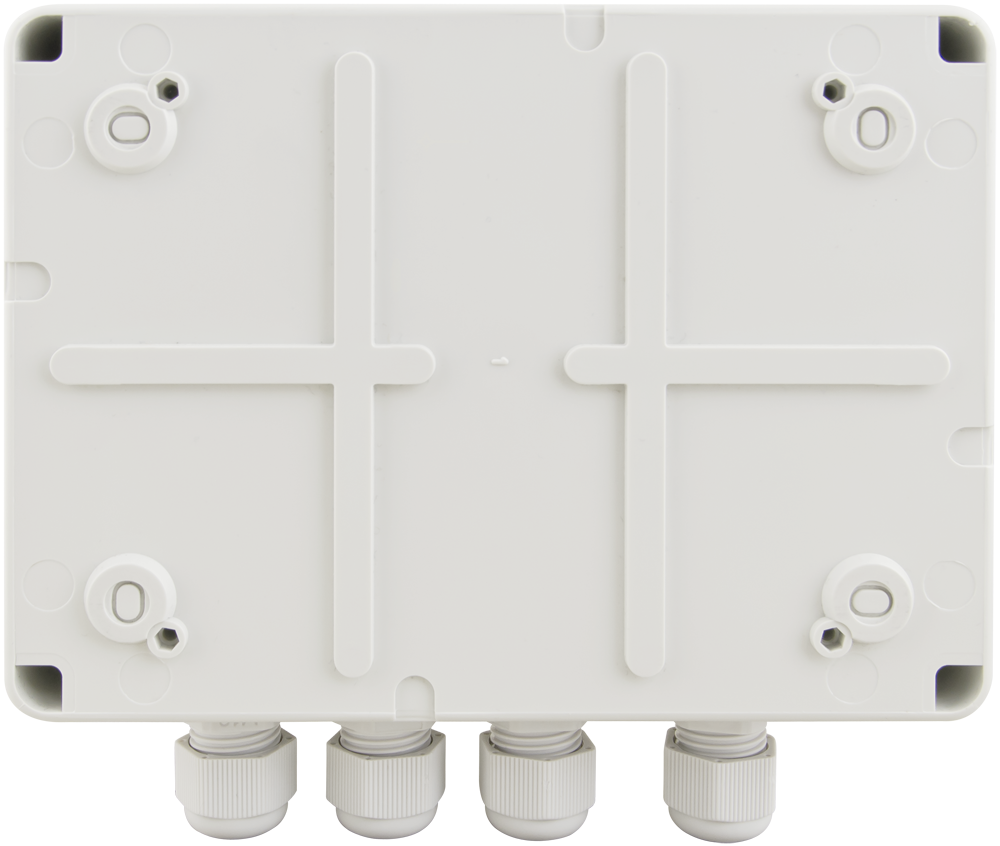

• Välised mõõtmed: P = 158, A = 118, Dz = 77 [+/- 2 mm]
• Tihendi kõrgus: A1 = 25 [mm]
• Tihendite arv/kaabli läbimõõt: 4 gab. / 4÷8 mm
• Ühendused – sisend/väljund PoE: RJ45 8P8C
• Neto-/brutokaal: 0,42 kg / 0,48 kg
• Säilitustemperatuur: -25ºC…+60ºC
• Deklaratsioonid, garantii: CE, RoHS, 1 aasta alates valmistamiskuupäevast
• OLP ülekoormuskaitse: PoE OUT1/2: 105% ÷ 150% nimiväljundvoolust, automaatne tagasivool
• SCP lühisekaitse: PoE OUT3: PTC 0,5A, polümeerkaitse

Optiline töö indikaator

• LAN-i LED (kollane) – LAN-ühenduse olek
• LED PoE LED (roheline) – pinge olemasolu
