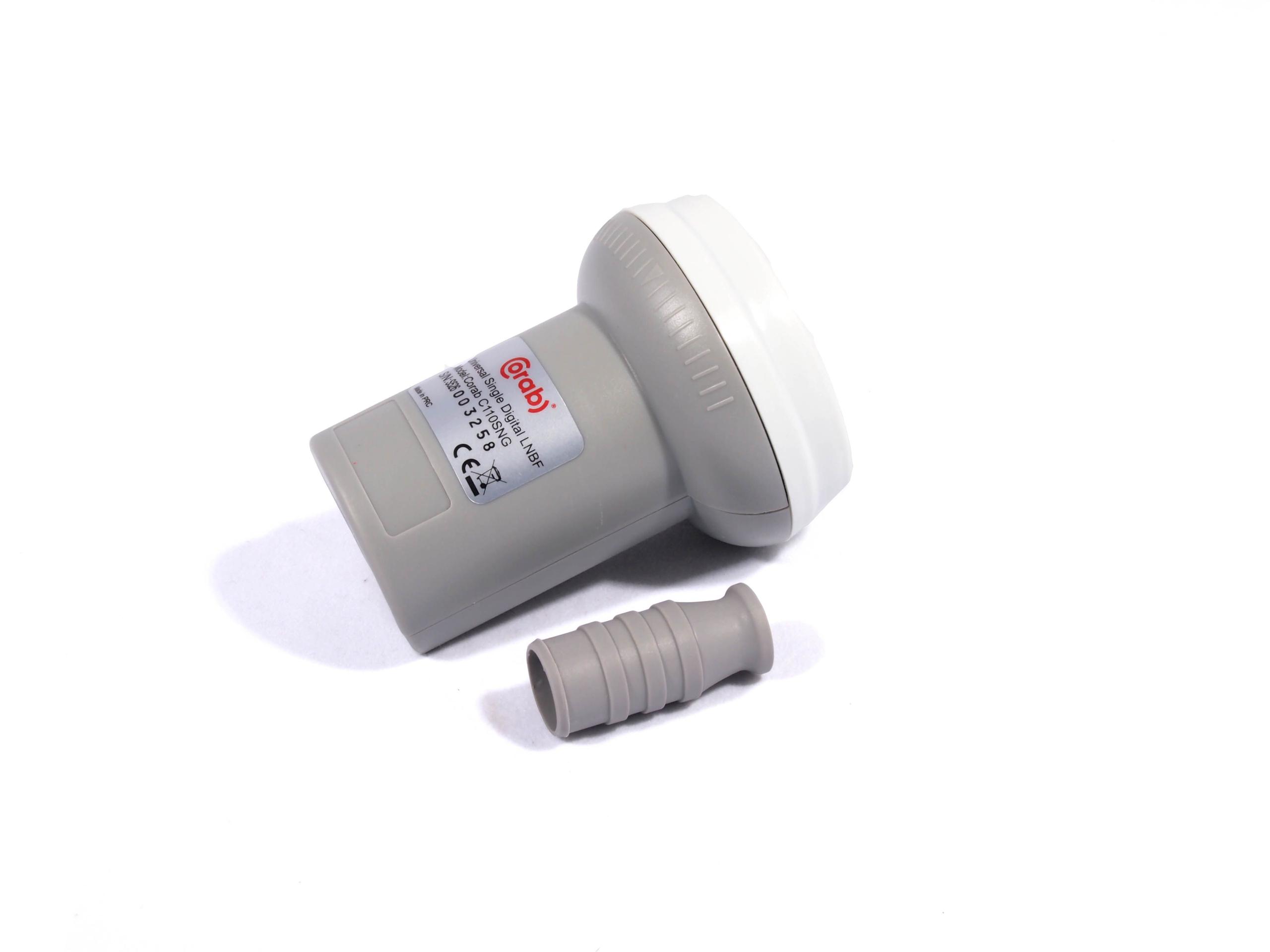

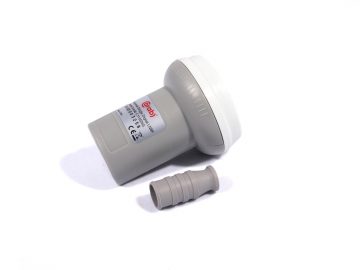

ÜKSIK CORAB C110SNG KONVERTER

Eesmärk – Üksik Corab muundur

Üks Corabi muundur, millel on üks väljund ja mis toetab ühte satelliitvastuvõtjat. See töötab 2 polarisatsioonis ja 2 vahemikus. Andurit testitud kõigis ilmastikutingimustes suure võimendusega.

Omadused – üks Corabi muundur

Sisendsagedus: alumine sagedus: 10,7–11,7 GHz, ülemine sagedus: 11,7–12,75 GHz
Väljundsagedus: alumine sagedus: 950–1950 MHz, ülemine sagedus: 1100–2150 MHz
VSWR: 2,5:1 (maks.)
Kohaliku ostsillaatori stabiilsus: +/- 1 MHz (max) (25°C)
Faasimüra: -55 dBc/Hz (1kHz), -80 dBc/Hz (10kHz), -100 dBc/Hz (100kHz)
Võimendus: 58 dB (tüüp)
Võimeduse hälve: 5 dB (tüüp) +/- 0,5 dB (tüüp) / 26 MHz
Müra võimsustegur: alumine riba: 0,3 dB (tüüp), ülemine sagedusala: 0,3 dB (tüüp)
Polarisatsiooni läbilaskvus: 20 dB (tüüp)
Kujutise sageduse tagasilükkamine: 40 dB (min)
Tööpinge: vertikaalne polarisatsioon: 11,5-14 V, horisontaalne polarisatsioon: 16-19 V
Vahemiku vahetamine: laine alumine riba: 0 Hz, ülemine riba: 22+/- 4 Hz
Kohaliku generaatori sagedus: alumine sagedus: 9,75 GHz Ülemine sagedus: 10,6 GHz
Voolutarve: 120 mA (max.)
Käepideme läbimõõt: 40 mm
Väljundi tüüp: 75 ? naissoost
Töötemperatuur: -40°C +60°C
Netokaal: 0,09 kg
Brutovastus: 0,11 kg

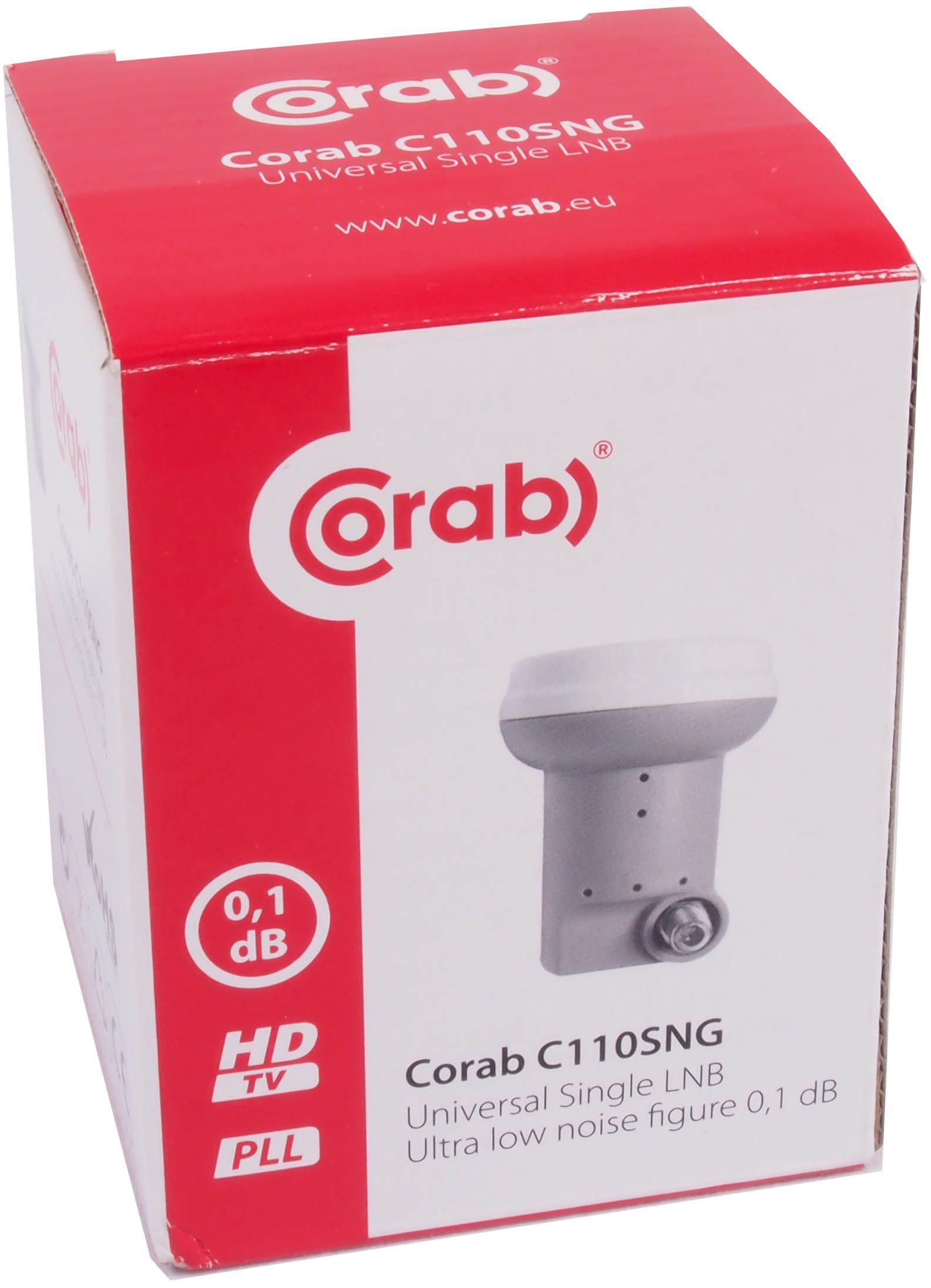

Pakendi mõõdud: 11,5 x 5,5 x 5,5 cm
