Kabelio organizatorius – palengvina bendraašių kabelių prijungimą, nereikia užspausti BNC jungčių ir suteikia jiems tvirtą ir patvarų tvirtinimą, kuris apsaugo juos nuo ryšio praradimo ar atsitiktinio atjungimo.
D - Apsauga nuo viršįtampių, šviesos efekto aptikimo įrenginiai (VR) Integruoti dujų iškrovikliai su įkrovos iškrovimo sistema apsaugo vaizdo stebėjimo instaliacijas nuo viršįtampių krūvių patekimo į įrenginius, be to, kiekviena Video grandinė yra apsaugota nuo įtampos padidėjimo tarp atskirų kabelių laidų.
Galvaninis separatorius– kiekviename Vaizdo kanale įrengtas pasyvus galvaninės izoliacijos įtaisas. Tai yra efektyviausias būdas apsaugoti šiuos įrenginius nuo įžeminimo kilpos efekto, kuris gali atsirasti, kai jie montuojami ant metalinių konstrukcijų arba maitinami iš skirtingų maitinimo šaltinių. Žemės kilpos efektas sukelia matomus vaizdo iškraipymus ir, kraštutiniais atvejais, sugadina fotoaparatus ar įrašymo įrenginius. Didelis įžeminimo kilpos srovės impulsas taip pat susidaro atmosferos iškrovos metu, o galvaninis separatorius efektyviai sumažina žalos riziką.
Integruoti MOSFET saugikliai – aukštą apsaugos nuo viršįtampių efektyvumą papildo inovatyvūs MOSFET saugikliai, kurie per 1 μS atjungia įvesties grandinę, kai leistina viršįtampio srovė viršijama 1 mm. Jie apsaugo įmontuotų separatorių droselius nuo žalos, kurią sukelia didelis srovės srautas (trumpasis jungimas maitinimo linijoje, didelės viršįtampio reikšmės) – nutraukus grėsmę, ryšys taip pat atkuriamas per 1 μS.
išvedami per aukštos kokybės BNC lizdus. Ryšiai su priėmimo įrenginiais (DVR įrašymo įrenginiais) atliekami naudojant BNC patch kabelius, kurie leidžia lengvai perjungti signalo šaltinį tarp atskirų vaizdo kanalų. Norint užtikrinti patvarias ir stabilias jungtis, rekomenduojama naudoti aukštos kokybės pataisymo laidus – taip pat yra Ewimar pasiūlyme.Galios skirstytuvas – montuojamas pasirinktinai FPS plokštė tiekia atskirą maitinimą kiekvienai kamerai per atskirus grandinės pertraukiklius. Jis apsaugo CCTV sistemą nuo visiškas neutralizavimas trumpai sujungiant elektros liniją bet kuriame iš kanalų. Atskirų kanalų maitinimo būsena rodoma šviesos diodais, o įvykus trumpajam jungimui įjungiamas papildomas garsinis signalas. Tokiu būdu sukurta centrinė elektros sistema gali būti lengvai aprūpinta avarine maitinimo sistema, pagrįsta buferiniu maitinimo šaltiniu. Su FPS plokšte naudojamo maitinimo šaltinio srovės efektyvumo riba turi būti ne mažesnė kaip 50 % vardinio suvartojimo, kad dėl trumpojo jungimo jis neišsijungtų (taikoma perjungiamiems maitinimo šaltiniams).
Supaprastinta blokinė schema

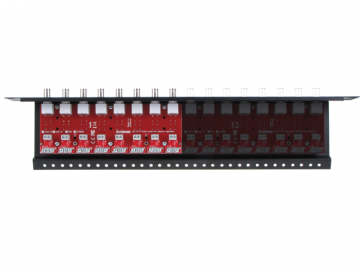

LHSO serijos pajungimo skydų konstrukcija ir prijungimo būdas.
0,5 dB
800 V DC
Apsauga nuo viršįtampių
Droselis, transil, MOSFET saugiklis
800V DC
Apsauga nuo viršįtampių
Droselis, transil, MOSFET saugiklis
Apsauga nuo viršįtampio… linija / ekranas-žemė
>
