Aktīvo pārveidotāju komplekts Ethernet un PoE pārraidei ATTE xCOAX4-SET

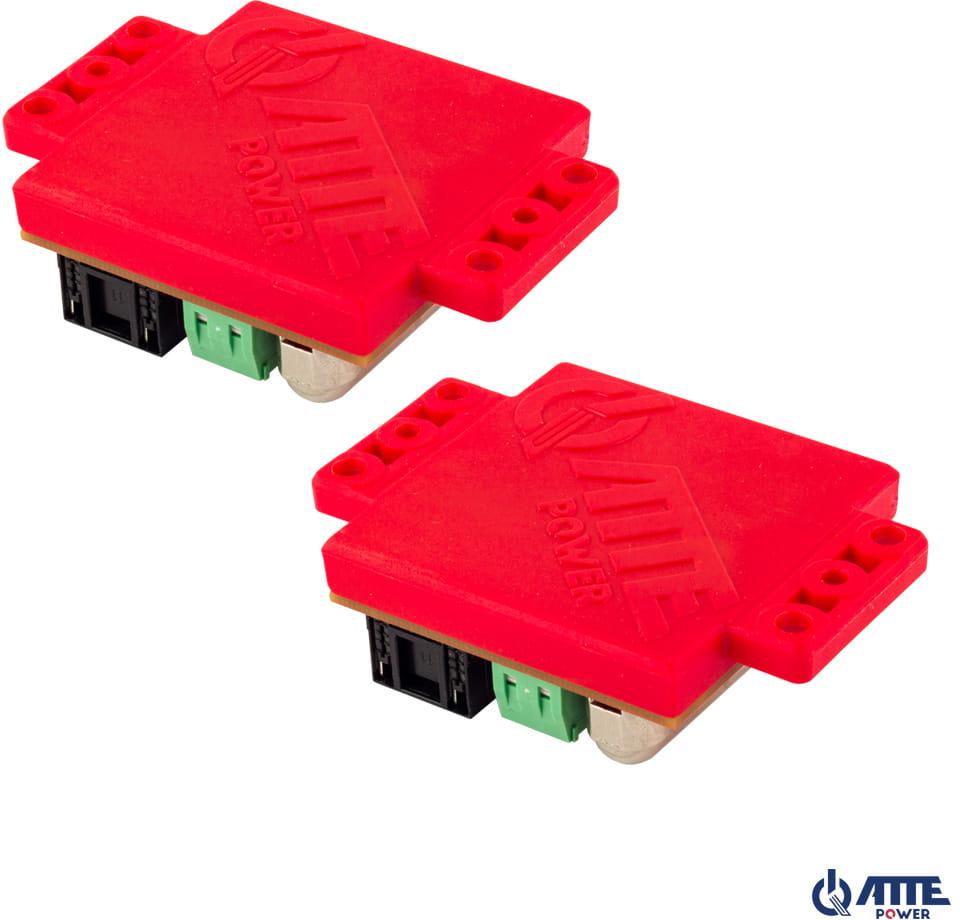

XCOAX4-SET aktīvo pārveidotāju komplekts Ethernet un PoE pārraidei

• Pārraides diapazons pa koaksiālo kabeli līdz 1000 m ar ātrumu 10/100 Mbps
• Traucējumu imunitāte un sargsuņa funkcija COAX ceļā
• Iespēja barot no PoE 802.3at/af komutatora, PoE PASSIVE (xCOAX4-SW) un caur skrūvju savienotājiem ar spriegumu 10–58 V līdzstrāva.
• Spēja barot PoE 802.3at/af vai PoE PASSIVE uztvērējus ar jaudu līdz 90 W (izmantojot visus 4 vītā pāra pārus barošanas avotam).
• Ļoti zems enerģijas patēriņš — 1,35 W visam ceļam.
• Mazs moduļa izmērs.
• Skaidra, optiska barošanas un datu pārraides stāvokļa indikācija.
• Vienkārša un ātra palaišana bez nepieciešamības konfigurēt parametrus.

xCOAX4-SET Mērķis.

Pēc ieslēgšanas un pareizas kabeļu pievienošanas ierīces izveido saziņu ar ātrumu 100 Mbps. Ja stabilu savienojumu nevar izveidot, pārraides ātrums tiks samazināts līdz 10 Mbps. To norādīs LED iedegšanās.

Ja savienojums neizdevās, pārbaudiet BNC savienotāju kvalitāti XCOAX ceļa galos. Papildu savienojumi un atzari XCOAX ceļā var traucēt stabilu pārraidi. Pārbaudiet to pareizību un noņemiet visus nevajadzīgos.

LV LED iedegas un norāda, ka spriegums XCOAX-CAM uztvērējā ir nokrities zem 44 V līdzstrāvas. To var atiestatīt, atvienojot un atkārtoti pieslēdzot barošanu. Ja tā iedegas, tas signalizē par nepieciešamību pārbaudīt pareizu barošanas avotu ierīcei. Sprieguma kritums zem 44 V līdzstrāvas var izraisīt nestabilu darbību vai neļaut XCOAX-CAM pievienotajiem PoE uztvērējiem iedarbināties pēc restartēšanas.

Ierīces ļoti mazais izmērs ļauj to viegli uzstādīt nelielās telpās, piemēram, kameras pamatnē vai uzstādīšanas kārbā.

Ērtākā montāžas metode ir izmantot speciālus ABOX sērijas korpusus un montāžas plāksnes, kas aprīkoti ar sistēmas caurumiem 10,8 mm režģī. Sistēmas risinājums ļauj vertikāli vai horizontāli uzstādīt izvēlētās ierīces jebkurā vietā,Korpusu var uzstādīt korpusa iepriekš urbtajā daļā vai uz montāžas plāksnes. Izmantojot papildu adapteri, ierīci var uzstādīt uz TH-35 sliedes.

Korpuss ļauj izmantot vairākas montāžas metodes:

• “tradicionāli”, izmantojot montāžas tapas uz 10,8 režģa, kas ir iekļauts visos ABOX korpusos.
• ieskrūvējot caur papildu caurumiem uz jebkuras līdzenas virsmas.
• izmantojot ADD-RACK2U1 vai ADD-RACK2U2 montāžas plāksni.
• izmantojot papildu fiksatorus uz TH35 (DIN) ADD-TH35 sliedes.

Ierīces ļauj uzstādīt IP PoE kameras vietās, kur esošās koaksiālās kabeļu sistēmas nomaiņa nav iespējama vai nav izdevīga. xCOAX4-SW modulis tiek darbināts no jebkura PoE slēdža (RJ45 ports) un caur koaksiālo kabeli, nodrošinot divvirzienu tīkla komunikāciju un barojot xCOAX4-CAM moduli. IP kameru vai jebkuru tīkla ierīci var pievienot xCOAX4-CAM moduļa RJ45 portam līnijas galā.

Ierīces var papildus darbināt no POWER skrūvju savienotājiem. Lai pareizi darbinātu PoE uztvērējus, spriegumam jābūt augstākam par 44 V līdzstrāvu.

Maksimālais datu pārraides attālums un PoE barošanas avots ir atkarīgi no izmantoto kabeļu garuma un šķērsgriezuma, kā arī BNC savienotāju kvalitātes. Citu kabeļu klātbūtne kabeļu maršrutā un papildu starpposma savienojumi būtiski ietekmē pārraides stabilitāti. Maksimālais koaksiālā kabeļa garums ir 1000 m. Zemas kabeļa kvalitātes gadījumā pārraides ātrums var samazināties līdz 10 Mbps, ko norādīs LED indikators uz korpusa.
