ARAMID OPTINIS KABELIS Z-XOTKtcdD 12J - 100m atkarpa
<
Šviesos savybės: vieno vamzdžio konstrukcija(apie 20 kg/km)
UVtemperatūros diapazonas 4 – 70°C

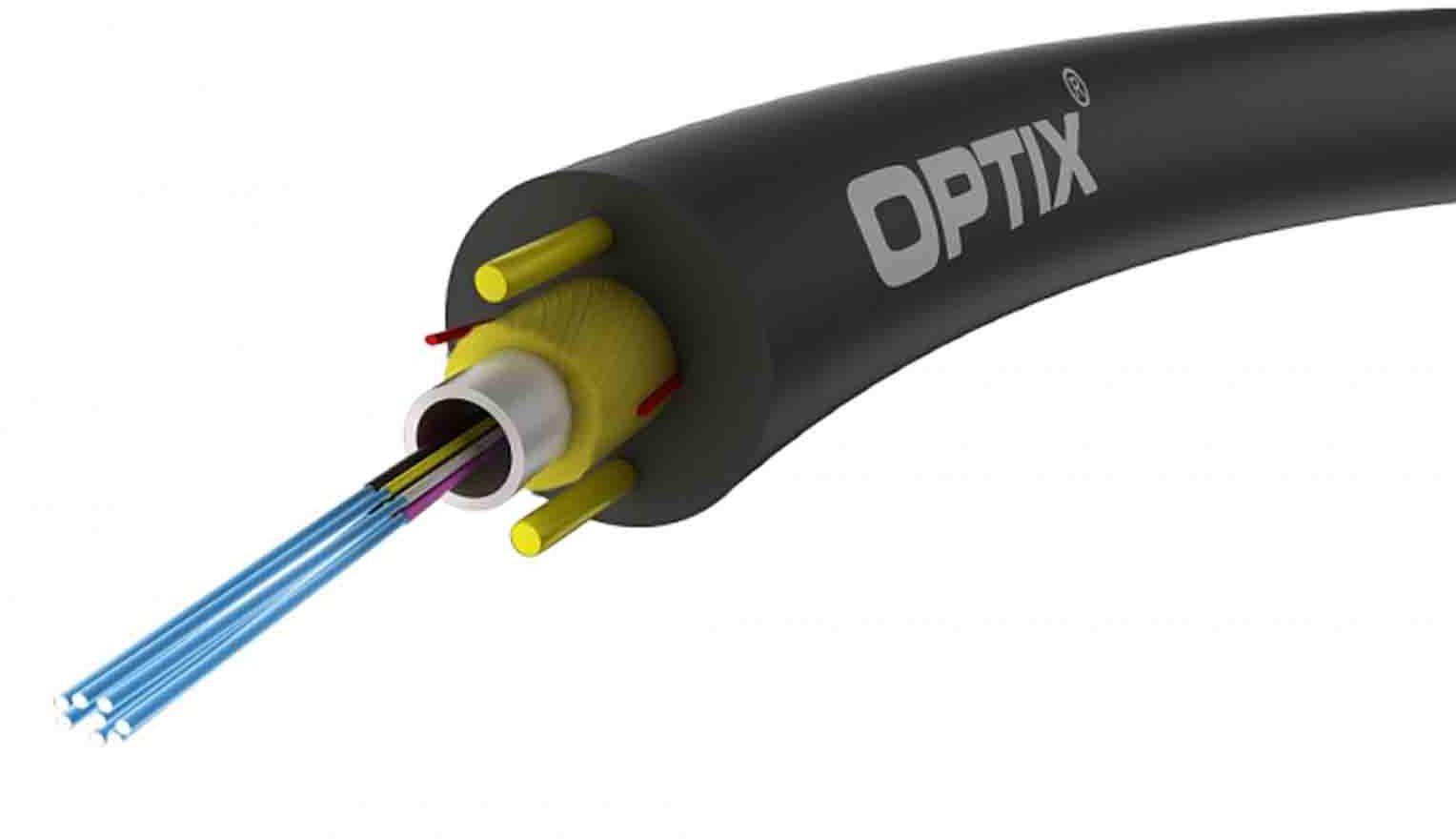

OPTIX aramidinė konstrukcijapusiausvyratbecdDDp-p> (apie 20 kg/km)didelis elastingumas ir tempiamasis stipris, nepaisant mažo skersmens (~5,5 mm), gelio ir vandens nepraleidžianti konstrukcija (WB), HDPE danga, atsparumas UV spinduliams, temperatūros diapazonas nuo -40 °C iki 70 °C, Sutvirtinta 2 ARP strypais (ø 0,5 mm) / F 0,5 mm. Maksimali įrengimo įtampa: 1200 šiaurės platumos.

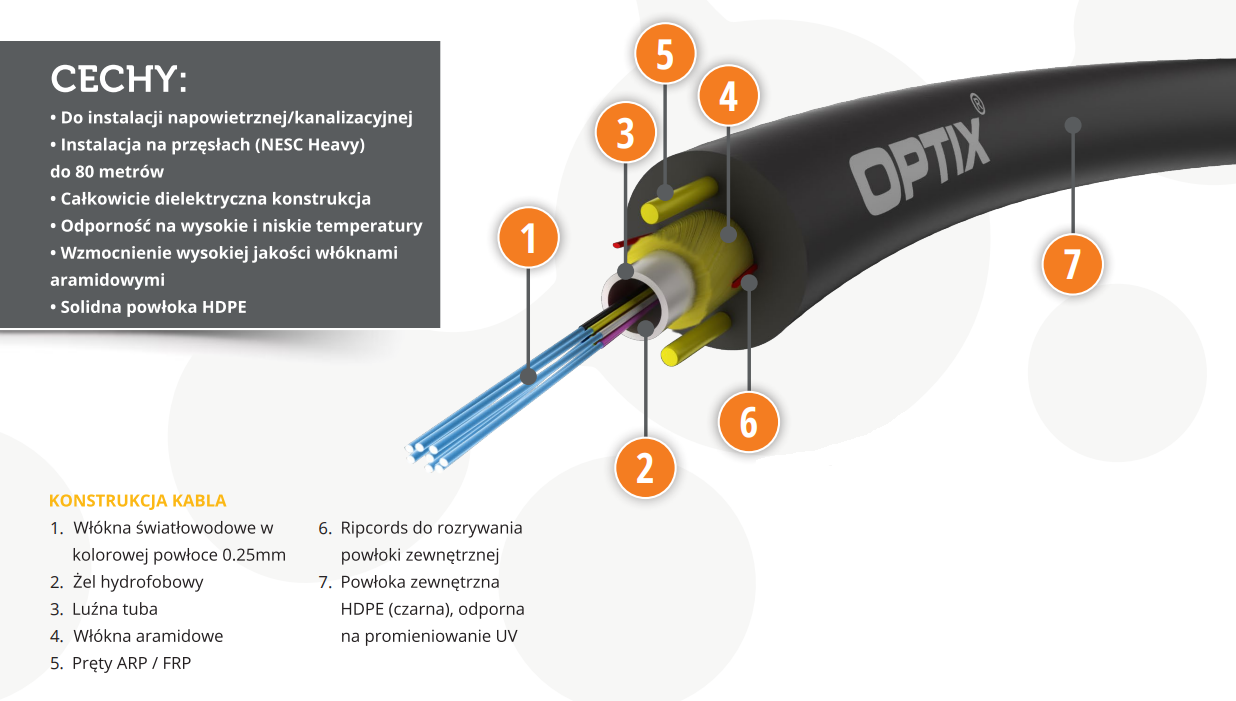

Visos kabelio skaidulos yra spalvotai koduojamos pagal EIA/TIA-598 kodavimo standartą. Vamzdyje yra iki 24 optinių skaidulų, o pats vamzdis užpildytas hidrofobiniu geliu, kuris apsaugo skaidulas nuo drėgmės ir vibracijos. Kabelis sutvirtintas aramidiniai pluoštaiSiekiant suteikti papildomą konstrukcijos tvirtumą, išorinėje pusėje įterpti du ARP arba FRP strypai. HDPE sluoksnyje.
Du apvalkale įmontuoti sriegiai palengvina išorinio kabelio apvalkalo nuėmimą. (atplėšimo virvelės) Kabeliai skirti montuoti pirminiuose ir antriniuose telekomunikacijų kanaluose, naudojant pneumatinius (pūtimo) ir mechaninius (traukimo) metodus. ir virš galvos montuojamus įrenginius iki 80 m atstumu.
Aprašymas
Specifikacija
class=”v> col-sm-12″>
| Kabelinė versija | 1T12J |
| Bendras pluoštų skaičius | 12 vienetų |
Svoris >| 5,3 mm (+/- 0,4) |
|
| Vamzdžio skersmuo | 1,4/2,0(+/- 0,15) |
| Laikantysis elementas / Aplinkinė armatūra | Aramidinis armatūra |
| Stiklo pluošto plokštė (2 × 0,5) | |
| Dangos tipas ir storis | HDPE 1,5 mm |
| Temperatūra montavimo metu | -10°C ~ +50°C |
| Laikinas veikimas | -40°C ~ +70°C |
| Minimalus lenkimo spindulys laikinas / nuolatinis | 20D / 10D |

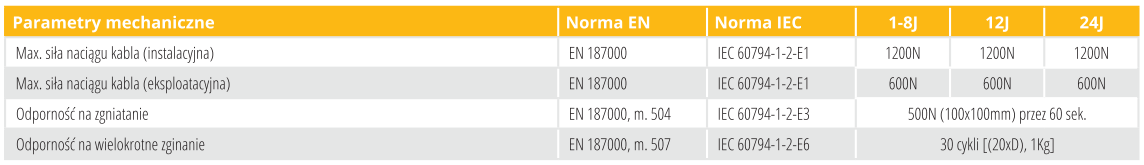

| Maksimali kabelio tempimo jėga (montuojant) | 1200 N |
| Maksimali troso įtempimo jėga (darbinė) | 600N |
| Atsparumas slėgiui | 500 N (100 x 100 mm) 60 sek. |
| Atsparumas pakartotiniam lenkimui | 30 ciklų, [(20 x gylis) 1 kg] |
