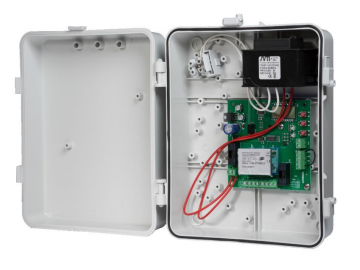

CAME 230V eismo valdymo blokas (001PL0592) semaforams
Tikslas
L 2 AC EM skirtas eismo valdymui su eismo valdymo bloku. 2 arba 3 žibintai. Pagaminta tik iš aukščiausios kokybės medžiagų, ji suprojektuota taip, kad sunaudotų mažai tuščiosios eigos energijos, o tai taupo energiją. Valdymo skydelyje yra paprasta konfigūravimo sistema su nustatytais parametrais, rodomais ekrane.

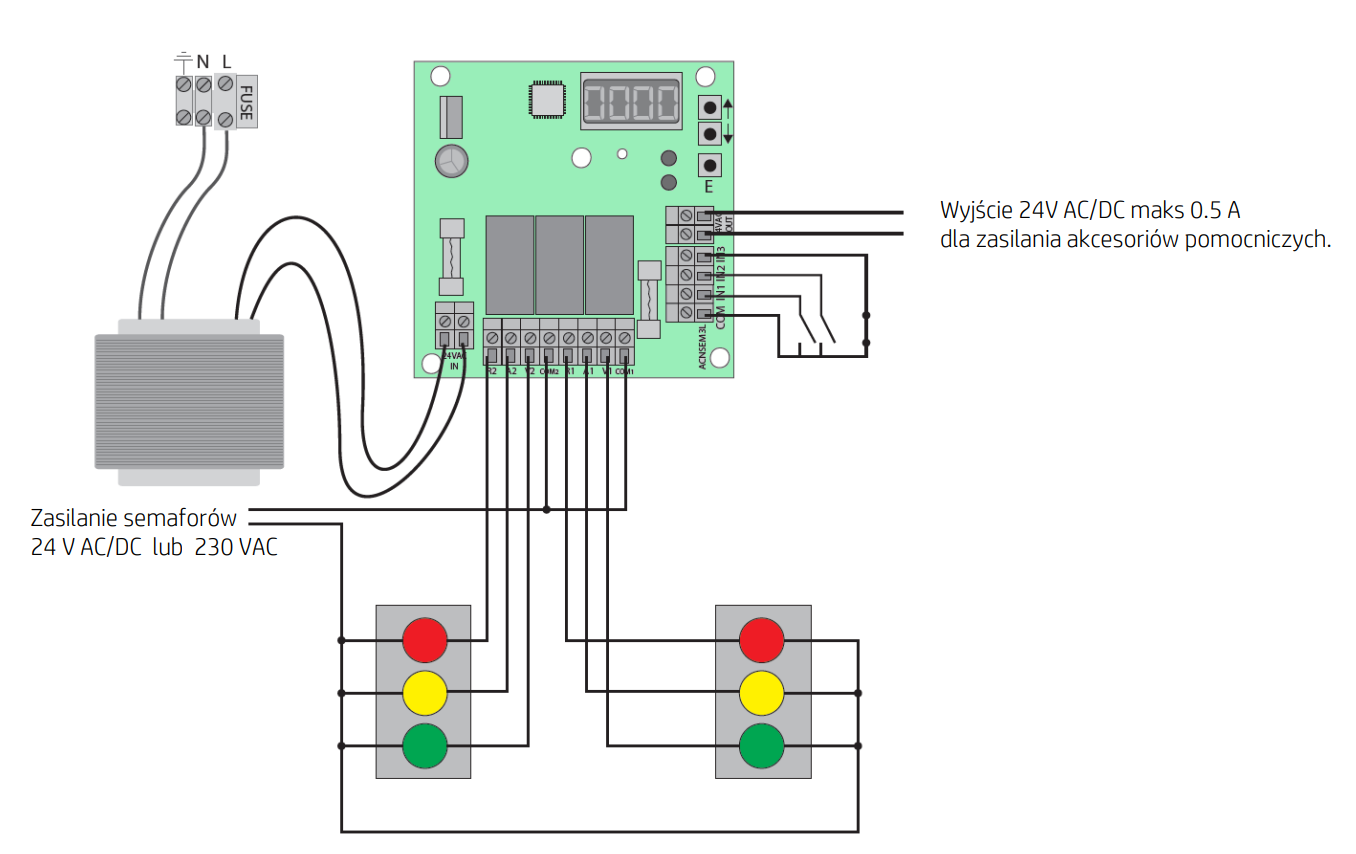

Dėmesio! Visos elektros jungtys turi būti atliekamos išjungus maitinimą ir atjungus maitinimo šaltinį, jei jis prijungtas.

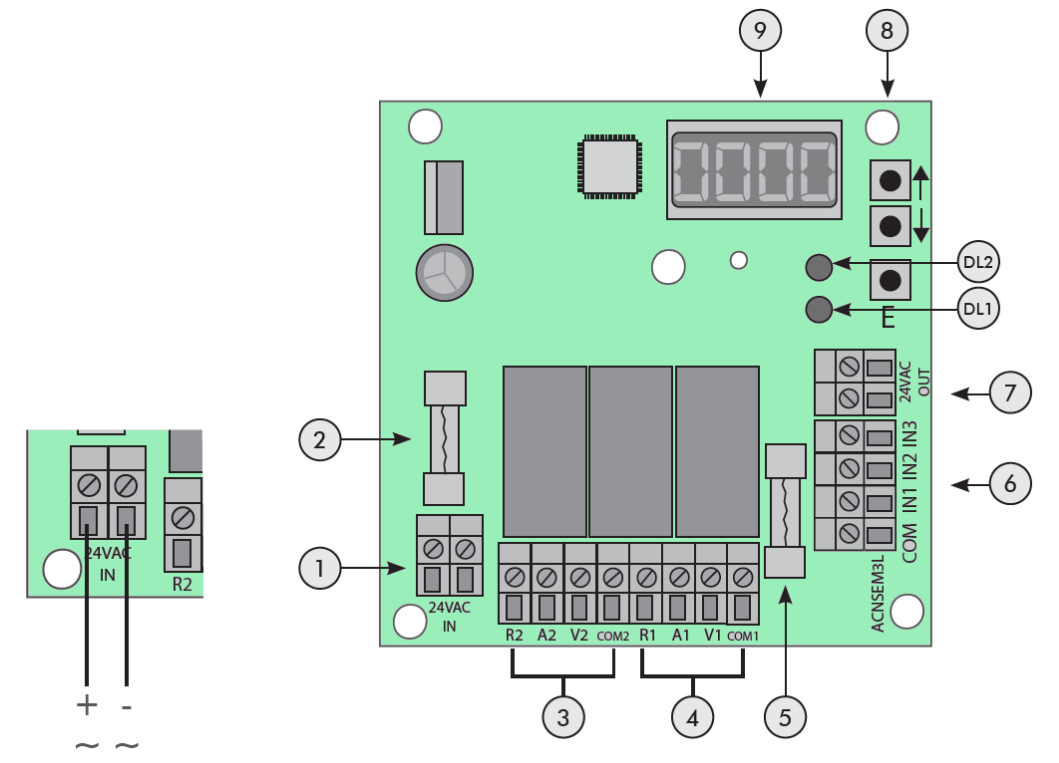

- 1. 24V AC/DC maitinimo šaltinio gnybtų blokas
- 2. Maitinimo šaltinis ir priedų saugiklis (F5A, 5×20)
- 3. SEMAFOR 2 jungiamoji juostelė
- 4. SEMAFOR 1 jungiamoji juostelė
- 5. Valdiklio saugiklis (F2A 5×20)
- 6. Gnybtų juostelė: ALRAM įvestis ir įėjimai valdymo įrenginiams (fotoelementams, detektoriams ir kt.):
IN1: programuojamas valdymo įėjimas SEMAPHORE 1 [numatytasis NE]
IN2: programuojamas valdymo įėjimas SEMAPHORE 2 [numatytasis NE] ><
IN3: programuojamas ALARM in.7. Papildoma galia 24VAC/DC max 0,5A
DL2 – SEMAPHORE 1 būsena
DL1 – SEMAPHORE 2 būsena
