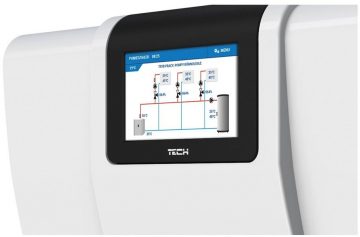

Valdiklis montuojamas su OPEN THERM (palaiko 3 vožtuvų pavaras + saulės kolektorių) I-3 Plus Tech valdikliai
Tikslas
Valdiklis I-3 Plus yra daugiafunkcis įrenginys, skirtas valdyti centrinio šildymo sistemas.
Sistemos reguliatoriaus veikimo principas pagrįstas šilto cirkuliuojančio vandens sumaišymu su grįžtančiu iš šildymo kontūro, kad būtų nustatyta norima temperatūra ir ji visą laiką palaikoma tame pačiame lygyje.
Prie kiekvieno vožtuvo krašto pritvirtintas siurblys padeda paskirstyti vandenį sistemoje. Siurblys turi būti montuojamas už maišymo vožtuvo, o temperatūros jutiklis turi būti dedamas už vožtuvo ir po siurblio, kad būtų galima tiksliau valdyti temperatūrą vožtuvo išleidimo angoje.
Reguliatoriaus atliekamos funkcijos
- sklandus trijų maišymo vožtuvų valdymas
- galimybė valdyti šildymo įrenginio parametrus OpenTherm ryšio dėka (suderinama iki 4 versijos).0)
- Karšto vandens siurblio valdymas
- saulės sistemos palaikymas
- saulės siurblio valdymas su PWM signalu
- grįžtamosios temperatūros apsauga
- orų kontrolė ir savaitinė kontrolė
- du 0-10 V išėjimai
- du konfigūruojami be įtampos išėjimai
- du konfigūruojami įtampos išėjimai
- 4 katilų kaskadinis valdymas (dviejų būsenų signalai)
- bendradarbiavimas su trimis dviejų būsenų patalpų reguliatoriais
- bendradarbiavimas su trimis patalpų valdikliais su RI-1 ryšiu
- bendradarbiavimas su kambario reguliatoriumi su RS ryšiu
- galimybė prijungti ST-505 arba WIFI RS modulį - valdymas naudojant eModul
- galimybė valdyti du papildomus vožtuvus naudojant papildomus i-1m modulius arba i-1
- galimybė atnaujinti programinę įrangą per USB prievadą

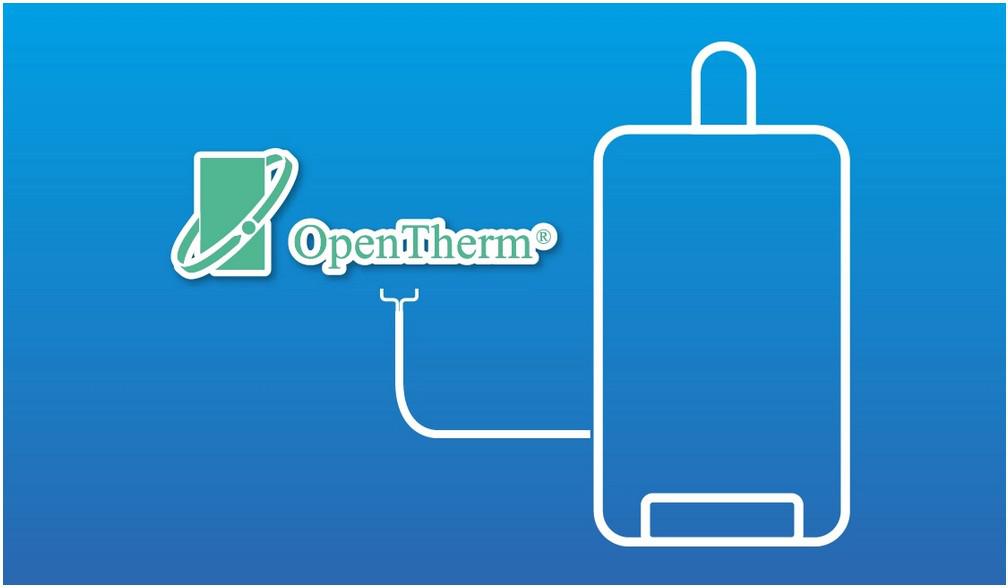

OpenTherm
i-3 PLUS valdiklis aprūpintas OpenTherm ryšio jungtis. Naudodamasis šiuo ryšiu, valdiklis gali keisti nustatytą šildymo įrenginio temperatūrą, keisti karšto vandens temperatūrą, nuskaityti esamus veikimo parametrus arba signalizuoti aliarmo sąlygas.
Valdiklis veikia OpenTherm+ versijoje. 4.0.
