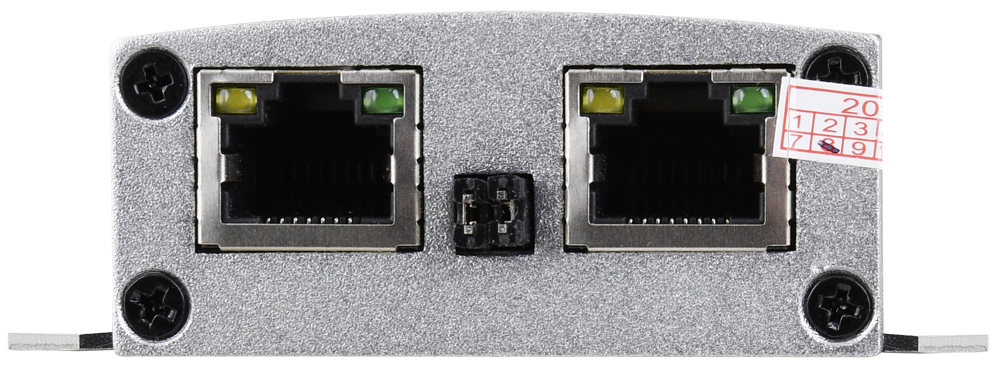

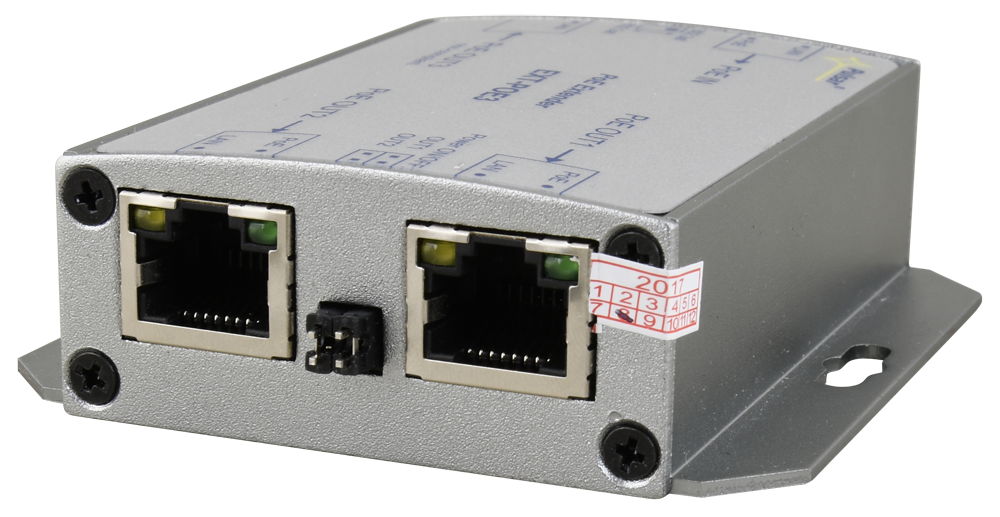

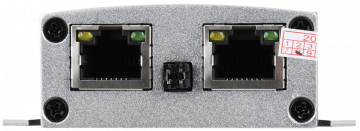

POE PAPLAŠINĀTĀJS PULSAR EXT-POE3 3 IP KAMERU PĀRSTRĀDĀŠANAI
Pagrindinės savybės
- Lietojums: Palielina Ethernet datu un PoE jaudas diapazonu vēl par 100 m. Ļauj savienot trīs PoE IP kameras, izmantojot vienu kabeli.
- PoE ieeja: PoE IN — atbilst IEEE802.3af/at
- PoE izejas:
- PoE OUT1 / PoE OUT2 — atbilst IEEE802.3af/at
- PoE OUT3 — neatbilst IEEE802.3af
- PoE OUT izejas strāva: 0,6 A/ports — OUT1/2; 0,3 A/ports – OUT3 (Ʃ0,6 A maks.)
- Aizsardzība: OLP, SCP*
- Izmēri: G=81 P=77 A=26 [+/- 2 mm]
- Montāža: montāžas skrūves
- Garantija: 2 metai
- Pastabos:
- paredzēts darbam 10 Mbit/s un 100 Mbit/s tīklos
Tikslas
EXT-POE3 paplašinātājs ir ierīce, kas paredzēta, lai palielinātu PoE barošanas un Ethernet datu pārraides attālumu, izmantojot UTP 5./5e kategorijas vītā pāra kabeli, vēl par 100 m. Paplašinātāju darbina PoE slēdzis vai cita ierīce, kas atbilst PoE standartam (PoE IN ieeja). Izejas spriegums un dati ir pieejami PoE OUT1, PoE OUT2 un PoE OUT3 izejās, kurām jāpievieno kameras vai citas IP ierīces, kas izmanto PoE barošanas avotu. Maksimālā slodzes strāva ir 0,6 A (sk. 1. tabulu). Jaudas pārraidei PoE OUT1, PoE OUT2, PoE OUT3 portos tiek izmantoti pāri 4/5 (+) 7/8 (-), kas saskaņā ar Ethernet standartu netiek izmantoti datu pārraidei (datu pārraide notiek, izmantojot pārus 1/2 un 3/6).
Sujungimo schema
Techninės specifikacijos
- Paplašinātājs: EXT-POE3
- Maitinimo šaltinis: Atbilst 802.3af/at (44÷57VDC)
- Moduļu ķēžu strāvas patēriņš: <30mA
- Moduļa jauda: maks. 30W
- Išėjimo įtampa: Saderīgs ar barošanas spriegumu
- Išėjimo srovė: 0,6A PoE OUT1/2 porti, 0,3A PoE OUT3 ports (Σ = 0,6A maks.)
- Ieejas barošanas pāri: PoE IN 1/2 (+) 3/6(-) 4/5 (+) 7/8 (-)
- Izejas barošanas pāri: PoE OUT1/2 4/5 (+) 7/8 (-)
- Apsauga nuo perkrovos: OLP
- Apsauga nuo trumpojo jungimo: SCP
- PoE OUT1/2: 105% ÷ 150% no nominālās izejas strāvas, automātiska atgriešanās
- PoE OUT3: PTC 0.5A, polimēru drošinātājs
- Optiskā darbības indikācija: LAN LED (dzeltena) – LAN savienojuma statuss
- Šviesos diodai: PoE (zaļa) – sprieguma klātbūtne ieejas/izejas barošanas avotā
- Veikimo sąlygos: Vides klase II, -10ºC÷40ºC
- Izmēri (GxPxA): 81 x 77 x 26 [+/- 2mm]
- Asamblėja: Montāžas skrūves x2 (caurumi Ø 6mm)
- Jungtys: PoE RJ45 8P8C ieeja/izeja
- Svoris: neto/bruto 0,11 kg / 0,15 kg
- Laikymo temperatūra: -20ºC…+60ºC
- Deklarācijas, garantija CE: RoHS, 2 gadi no ražošanas datuma v1.0/I
Įrenginio funkcijos
- Ieejas sprieguma diapazons 44–57 VDC
- Maitinimas iš PoE komutatoriaus
- PoE IN ieeja, kas atbilst IEEE802.3af/at standartam
- PoE OUT1/2 izejas, kas atbilst IEEE802.3af/at standartam (standartu izvēlas slēdzis)
- PoE OUT3 izeja — pasīva
- Palielina Ethernet datu un PoE barošanas diapazonu vēl par 100 metriem
- Paredzēts darbībai 10/100 Mb/s tīklos
- Iespēja atvienot barošanas avotu PoE OUT1/2 pieslēgvietās
- Darbības stāvokļa optiskā indikācija
- Apsauga
- pārspriegums (PoE ieeja)
- OLP pārslodzes aizsardzība
- SCP īsslēgums aizsardzība
- Garantija – 2 gadi
