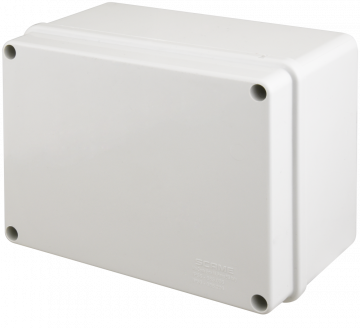

POE PAPLAŠINĀTĀJS (ĀRĒJAIS 48 V) PULSAR EXT-POE4H HERMĒTISKĀ KORPUSĀ 2 IP KAMEROM
Pagrindinės savybės
- Lietojumprogramma: Palielina datu pārraides diapazonu Ethernet un PoE barošanas avotam vēl par 100 m. Ļauj savienot divas PoE IP kameras, izmantojot vienu kabeli.
- Papildu barošanas ieeja: 44÷57VDC (skrūvju spaile)
- PoE ieeja: PoE IN — atbilst IEEE802.3af/at
- PoE izejas: PoE OUT1 / PoE OUT2 — neatbilst IEEE802.3af
- PoE OUT izejas strāva: 0,3A/ports (Ʃ0,4A maks.)
- Aizsardzība: OLP, SCP*
- Darba temperatūra: -25°C÷50°C
- Izmēri: P=158 A=118 Dz=77 [+/- 2mm]
- Bloku skaits/kabeļa diametrs: 4 gab. / 4÷8 mm
- Garantija: 1 gads
- Pastabos:
- paredzēts darbībai 10Mbit/s un 100Mbit/s tīklos

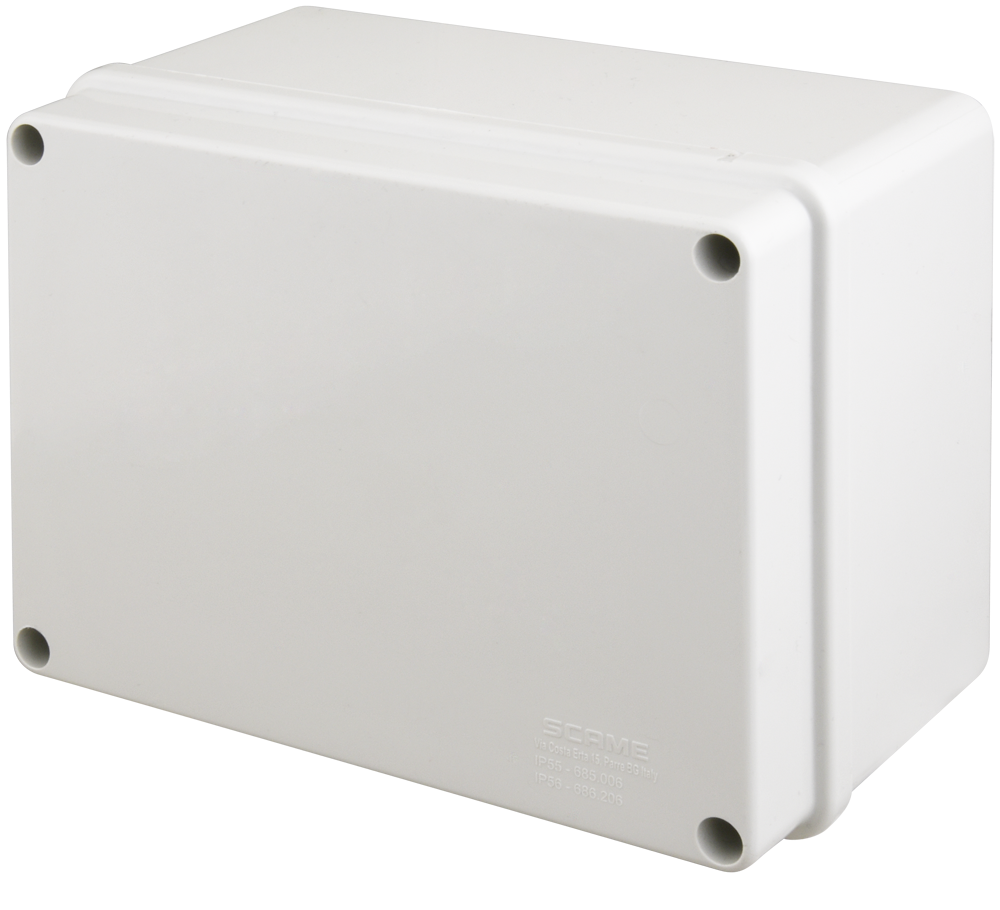

- hermētisks korpuss IP56, virsmas montāžai, slēdzams – ieskrūvējams
- iespēja uzstādīt uz staba (nepieciešams izmantot OZB1 adapteri – pēc izvēles)
Tikslas

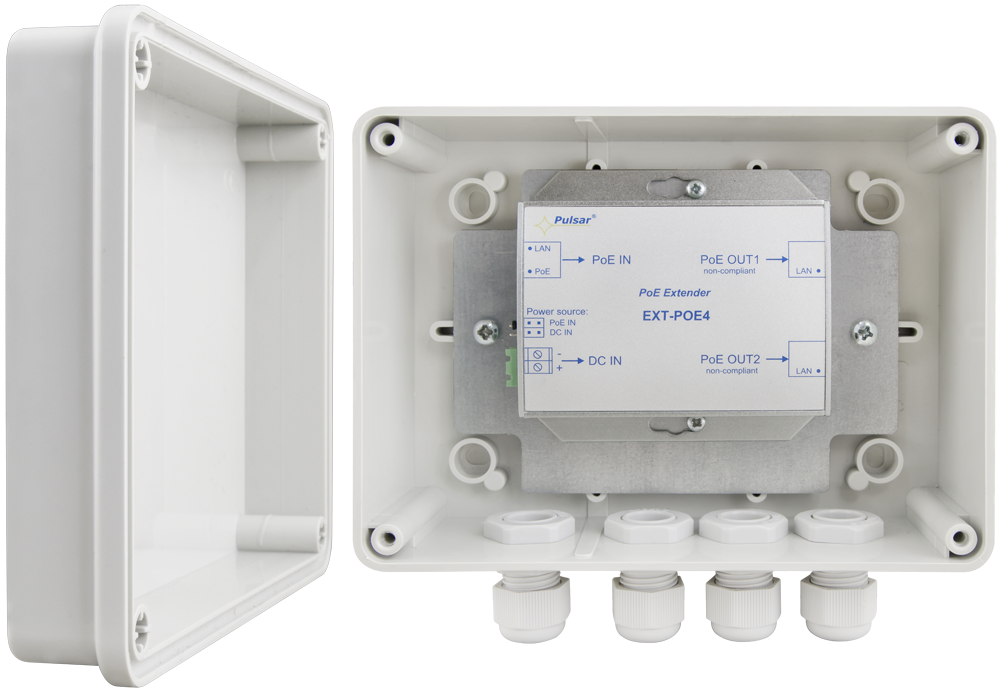

EXT-POE4H paplašinātājs ir ierīce, kas paredzēta, lai palielinātu PoE barošanas un Ethernet datu pārraides attālumu, izmantojot UTP 5. kategorijas vītā pāra kabeli, vēl par 100 m. Paplašinātāju var darbināt no PoE saderīgas ierīces (PoE IN ieeja) vai no ārēja 44–57 V DC barošanas avota (DC IN ieeja). Barošanas avots tiek izvēlēts, izmantojot barošanas avota tiltslēgu (skatiet 1. att.). Izejas spriegums un dati ir pieejami PoE OUT1 un PoE OUT2 izejās, kurām jāpievieno kameras vai citas IP ierīces, kas izmanto PoE barošanas avotu. Maksimālā slodzes strāva ir 0,3 A/ports (kopā = 0,4 A maks.).Jaudas pārraidei PoEOUT1 un PoEOUT2 portos tiek izmantoti pāri 4/5 (+) un 7/8 (-), kas saskaņā ar Ethernet standartu netiek izmantoti datu pārraidei (datu pārraide notiek, izmantojot pārus 1/2 un 3/6). Ierīci nevar izmantot Gigabit Ethernet tīklos, kur datu pārraidē tiek iesaistīti visi vītā pāra pāri.
Sujungimo schema
Techninės informacijos specifikacijos
- Maitinimas: 802.3af/at (44÷57VDC)
- Sunaudota srovė: pašu vajadzībām <30mA
- Moduļa jauda: 20W maks.
- Išėjimo įtampa: Saderīgs ar barošanas spriegumu
- Išėjimo srovė: 0,3A/ports (S=0,4A maks.)
- Ieejas barošanas pāri: PoE IN 4/5 (+) 7/8 (-)
- Izejas barošanas pāri: PoE OUT 1/2 4/5 (+) 7/8 (-)
- Apsauga nuo perkrovos: OLP
- Apsauga nuo trumpojo jungimo: SCP 2x PTC 0.5A, polimēru drošinātājs
- Optiskā darbības indikācija: LAN LED (dzeltena) – LAN savienojuma statuss
- PoE LED: (zaļa) – sprieguma klātbūtne ieejā Barošanas avots
- Darbinės temperatūros diapazonas: -25ºC÷50ºC
- Išoriniai matmenys: P=158, A=118, Dz=77 [+/- 2 mm]
- Blīvslēga augstums: A1=25 [mm]
- Blīvslēgu skaits / kabeļa diametrs: 4 gab. / 4÷8 mm
- Jungtys: barošanas ieeja DC IN, PoE ieeja/izeja Ø0,5÷2,1 (AWG 24-12) 0,5÷1,5 mm2 RJ45 8P8C
- Grynasis/bruto svoris: 0,41 kg / 0.47 kg
- Laikymo temperatūra: -25 °C…+60 °C
- Deklarācijas, CE garantija: 1 gads no ražošanas datuma
