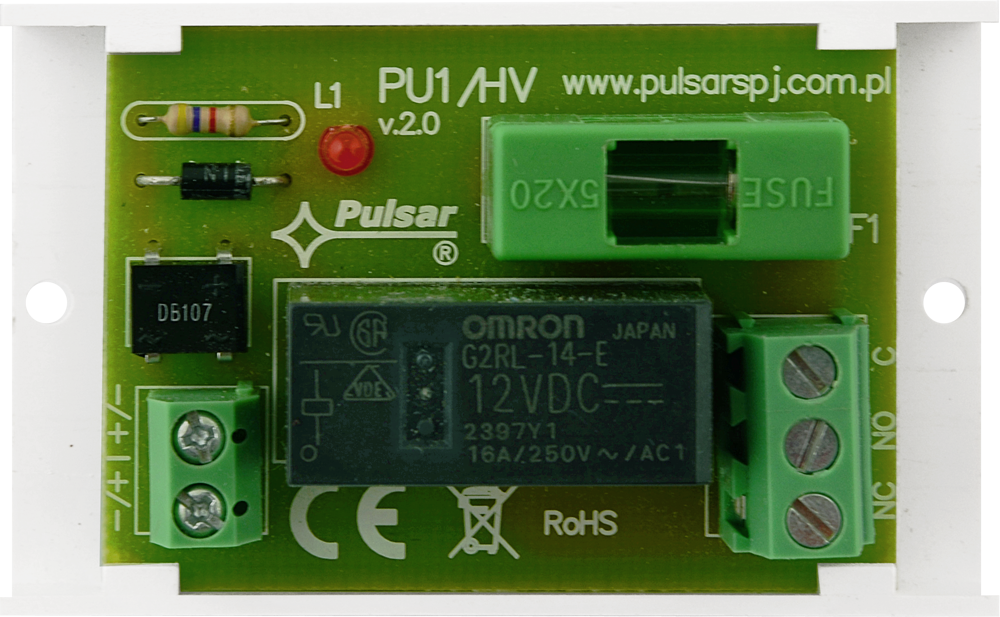

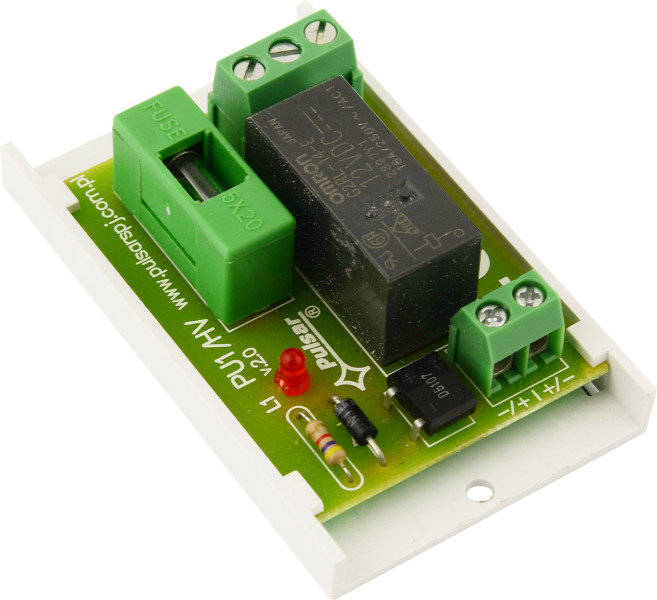

PU1/HV PULSAR AWZ514 releemoodul

https://www.rc.sm .pl/zdjecia/12493/modul-przekaznikowy-pu1-hv-pulsar-awz514-1.jpg” alt=”PU1/HV PULSAR AWZ514 releja modulis” loading=”slinks” />

kõige olulisemad funktsioonid

Toide: 10 ÷ 16vdc/vac
Releed: 1x rel-c/no/nc, 6a@30vdc/250vac
Kaitse: 6,3a kaitse

madalpingepaigaldisi enam ei kasutata. Seda kasutatakse juhtimiseks ja olekusignaliseerimiseks, näiteks häiresüsteemides, juurdepääsukontrollis. Seda saab kasutada suure voolutarbimisega seadmete juhtimiseks häiresüsteemide OC-väljundite kaudu. Lisaks tagab see signaalide galvaanilise isolatsiooni, toiteallikad mooduli väljundite suhtes.

Tehnilised andmed

TEHNILISED ANDMED DC/1>Relee -/+5%),

Pooli juhtvool: 33mA@12VDC

Mähise takistus: 360 OHM (-/+10%)

Mähise võimsusVõimsus: 400mW

Releede arv: DC kontakt3: 250 VAC max.

Relee kontakti vool: maks. 6A.

Relee kontaktid: C/NC/NO (vadu Ø 2,05 mm AWG 24-12)

Sisse-/väljalülitusaeg: 15 ms/8 ms (-/+5%)

Töötingimused: II keskkonna teravik, -10°C÷ 40°C

Juhtum: puudub, avatud raami kujundus, L H = 23 [mm, +/-2]

Neto-/brutokaal: 0,04 / 0,06 [kg]
