4-канальный видеотрансформатор TR-4M

Видеотрансформатор 4-х кратный ТР-4М

Цель

TR-4M предназначен для передачи видеосигналов по витой паре. Устройство согласует сопротивление коаксиального кабеля сопротивлением 75 Ом с сопротивлением симметричного кабеля, обеспечивая передачу видеосигнала на расстояние до 400 м (витая пара категории 5) и устраняя асимметричные помехи.

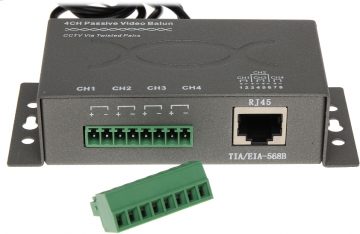

Описание

Обратите внимание на правильное подключение клемм (+) и (-). Обратное подключение приведёт к искажению изображения. Устройство находится в металлическом корпусе.

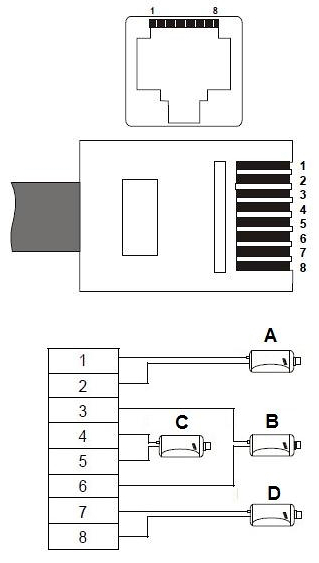

Пример применения

Последовательность проводов внутри вилки RJ-45. Вилка подключена по стандарту T568B.

1) Белый/оранжевый — сигнал (+) 1-й камеры

2) Оранжевый – сигнал (-) 1-я камера

3) белый/зеленый – сигнал (+) 2-я камера

4) синий – сигнал (-) 3-я камера

5) бело-синий – сигнал (+) 3-я камера

6) зеленый – сигнал (-) 2-я камера

7) белый/коричневый – сигнал (+) 4-я камера

8) коричневый – сигнал (-) 4-я камера

А) Камера 1

Б) Палата 2

В) Палата 3

D) Камера 4

Технические характеристики

• Стандарт:: AHD — 4 МП, HD-CVI — 720p, CVBS — PAL, NTSC
• Тип устройства:: Пассивный
• Количество каналов:: 4 дал. Видео
• Диапазон видео:: 250 м @ 720p — UTP кат. 5e 150 м @ 1080p — UTP кат. 5e 400 м @ CVBS — PAL, NTSC — UTP кат. 5e
• Входное/выходное напряжение 75 Ом (CVBS):: 1 Впик
• Ослабление:: 4,43 МГц @ 0,82 дБ 11 МГц @ 1,84 дБ 21 МГц @ 3,84 дБ 38 МГц @ 7,15 дБ 42 МГц @ 7,65 дБ 67,5 МГц @ 17,22 дБ
• Изоляция между входами:: > -50 дБ
• CMRR (дБ при 5 МГц):: 60 дБ
• Сопротивление коаксиального разъема:: 75 Ом
• Сопротивление балансного разъема:: 100 Ом

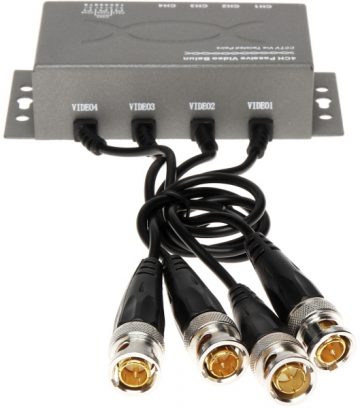

• Тип коаксиального разъема:: кабель с 4 штекерами BNC
• Тип сбалансированного разъема:: Кабельные клеммы / RJ-45 (8 контактов, 4 пары)
• Рабочая температура:: -10°C … 70°C
• Допустимая относительная влажность окружающей среды:: < 95%
• Масса:: 0,175 кг
• Размеры:: 105 x 58 x 25 мм
