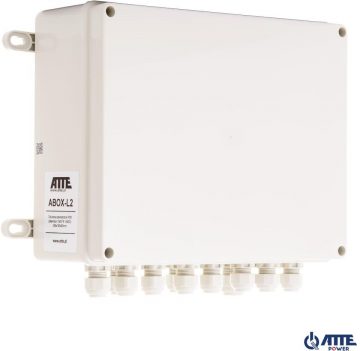

5-портовый внешний коммутатор POE для 5 IP-камер ATTE IP-5-11-L2
Комплект для 5 IP-камер, ABOX-L2 в уличном кожухе, блок питания 96 Вт, 6-портовый коммутатор PoE 10/100 Мбит/с (5xPoE + 1xUplink), электронные предохранители, режим большой дальности, тип IP-5-11-L2
Цель
ИП-5-11-Л2 это готовый комплект для систем IP-видеонаблюдения, состоящий из 5 для IP-камер, для питания. Электронная защита выходов PoE обеспечивает непрерывность работы всей системы в случае короткого замыкания или перегрузки отдельных ветвей питания, а также автоматическое восстановление напряжения после устранения неисправности. Режим «Long Range» позволяет увеличить дальность передачи до 280 мс использованием стандартного кабеля витой пары UTP.
Комплекты коммутаторов PoE предназначены для работы с IP-камерами и другими сетевыми устройствами, питаемыми по стандартам PoE 802.3at/af и PoE PASSIVE.

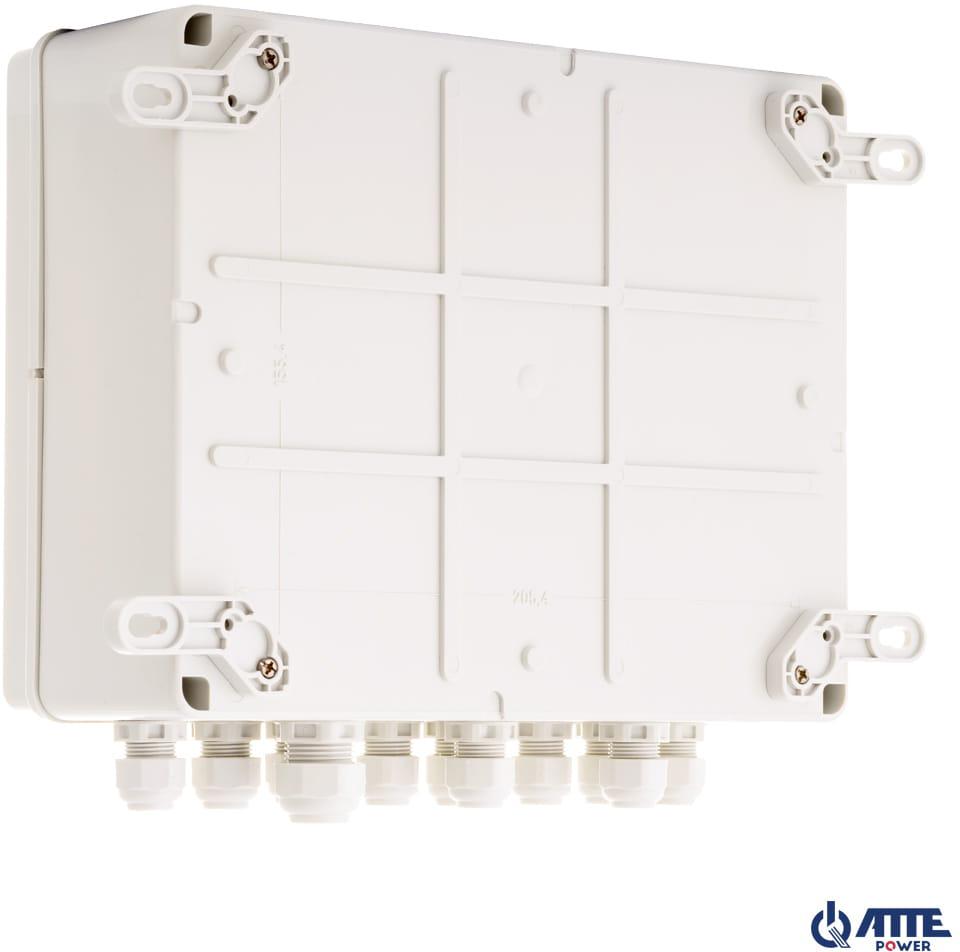

Уличные корпуса серии ABOX Удобное решение для защиты устройств и кабельных соединений, устанавливаемых на открытом воздухе. Высококачественный пластик обеспечивает устойчивость к ультрафиолетовому излучению и другим неблагоприятным погодным условиям. Доступные модели оснащены монтажной пластиной со специальной схемой отверстий размером 10,8 мм. Она совместима с расположением монтажных отверстий встроенных модулей. Системное решение позволяет устанавливать выбранные устройства вертикально или горизонтально в любой части монтажной пластины с отверстиями.
Основные характеристики и функции:
- возможность работы с 5 приемниками PoE 802.3at/af или PASSIVE
- возможность передачи данных на расстояние до 280 м (в режиме дальнего действия)
- независимый электронный предохранитель для каждого канала PoE (автоматический возврат)
- возможность отключения питания на выбранных портах PoE
- четкая оптическая индикация состояния питания и передачи данных
- мощность до 70 Вт на порте LAN_5 PoE ВХОД/ВЫХОД
- до 40 Вт мощности на оставшихся портах PoE
- простой и быстрый запуск без необходимости настройки параметров
- высокая эффективность силового модуля (>90%)
- простой и быстрый монтаж благодаря модульной конструкции
- простота расширения и масштабируемости системы за счет добавления дополнительных коммутаторов серии xPoE IP и IPB IPUPS
- модули могут быть установлены в любую перфорированную часть монтажной платы (растровая система)
- Крышка и корпус соединены шнуром для удобства обслуживания
- возможность хранить запасной кабель внутри кейса

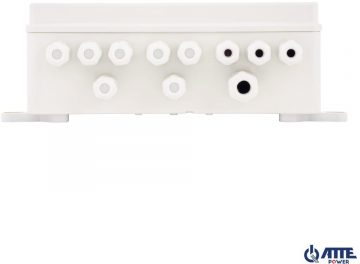

- ввод кабеля через кабельные вводы, установленные на корпусе: 10 x M16 и 1 x M20
- В комплект входят 4 крепежа для сборки корпуса без ущерба для класса защиты IP56.
- дополнительный адаптер ADD-PMAL обеспечивает удобную установку как на столбах, так и на фонарных столбах (продается отдельно)
В комплект входит:
- 1x чехол ABOX-L2
- 1x блок питания АПС-90-480-ОФ
- 1x коммутатор xPoE-6-11-OF
Технические характеристики
| LAN-порты | 6 портов RJ45 10/100 Мбит/с (5xLAN+PoE, 1xUplink) |
| Поддерживаемые приемники PoE (стандартная/максимальная мощность) | 802.3af – до 15,4 Вт LAN_1…LAN_5802.3at – до 30 Вт LAN_1…LAN_5PoE PASSIVE – до 70 Вт LAN_5 / до 40 Вт LAN_1…LAN_4 |
| Выходы PoE (стандартный / режим питания) | LAN_1…LAN_5PoE PASSIVE, B režīms (4,5+) (7,8-) |
| Защита выхода PoE (перегрузка/короткое замыкание) | LAN_1…LAN_40.75A / электронный (автоматический возврат)LAN_51.25A / электронный (автоматический возврат) |
| Микропереключатели SW1 | Switch 1 “MODE” — режим работы коммутатора, switch 2…6 “PoE ON/OFF” — питание PoE на портах LAN_1…LAN_5 |
| Режим работы “Стандартный” | Переключатель 1 “MODE” в OFFLAN_1…LAN_6 - радиус действия до 100 м (10/100 Мбит/с) |
| Режим работы “Дальний” | Переключатель 1 “MODE” в ONLAN_1…LAN_4 — диапазон до 280 м (10 Мбит/с) |
| Источник питания (тип) | коммутационный SMPS /APS-90-480-OF |
| Защита выхода блока питания (перегрузка/короткое замыкание) | 9А, электронный (может потребоваться перезапуск после короткого замыкания) |
| Тепловая защита блока питания | TSD (тепловое отключение) 130°C, требуется перезапуск |
| Диапазон входного напряжения источника питания / защита входа | Предохранитель F1 180–240 В переменного тока / T3,15 А |
| Выходная мощность источника питания (постоянная) | 96 Вт |
| Эффективность блока питания | 92% при 90 Вт |
| Выходное напряжение блока питания (питает камеры PoE) | 48 В +/-2% |
| Сборка кузова | настенный монтаж, монтажные кронштейны |
| Монтаж устройств в корпусах | система вырезания отверстий 4,8 мм в 10-шаговой сетке.8 мм |
| Диапазон рабочих температур | -25 °C…+40 °C |
| Корпус (тип/материал/цвет/кабельный ввод) | ABOX-L2 / пластик / серый RAL7035 / кабельные вводы 10 x M16 и 1 x M20 |
| Размеры / вес нетто / класс защиты | 240 x 190 x 90 мм / 1 кг / IP56 |
