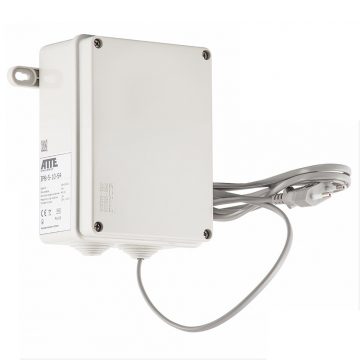

5-ПОРТОВЫЙ POE-КОММУТАТОР
АТТЕ ИПБ-5-10-С4
Комплект для 5 IP-камер, ABOX-S4 во внешнем корпусе, 6-портовый коммутатор PoE 10/100 Мбит/с (5xPoE + 1xUplink), питание PoE на 4 пары, встроенный блок питания 55 В 90 Вт
Основные функции
- Маленький размер
- Возможность питания 5 приемников PoE 802.3at/af или ПАССИВНЫЙ
- Возможность отключения питания на выбранных портах PoE
- Четкая оптическая индикация состояния питания и передачи данных
- До 40 Втмощность на порт PoE (общая 90 Втбюджет мощности)
- Простой и быстрый запуск без необходимости настройки параметров
- Высокая эффективность интегрированного источника питания (>90 %)
- Дополнительный винтовой разъем облегчает подачу питания 55 В постоянного тока “подключение” других устройств
- Простота расширения и масштабируемости системы за счет добавления дополнительных коммутаторов xPoE IP и IPB IPUPS
- Возможность хранения запасных кабелей внутри кейса
- Ввод кабеля через резиновые заглушки, установленные в корпусе: 2х29мм
- Возможность вставки кабелей с заранее подготовленными штекерами (после обрезки штекера)
- В комплект входит кабель питания и 2 кронштейна, которые позволяют установить корпус, не нарушая класс защиты IP55.
Описание
Комплект для 5 IP-камер во внешнем корпусе ABOX-S4, 6-портовый коммутатор PoE 10/100 Мбит/с (5xPoE + 1xUplink), питание PoE на 4 пары, встроенный блок питания 55 В 90 Вт
Цель
ИПБ-5-10А-С4 Разработано как комплексное интегрированное решение для обеспечения питания небольших IP-систем видеонаблюдения. Устройство готово к установке сразу из коробки, а корпус IP55 позволяет легко устанавливать его как внутри, так и снаружи помещений. Высококачественный пластик обеспечивает устойчивость к ультрафиолетовому излучению и другим неблагоприятным погодным условиям.
Комплекты с коммутатором PoE предназначены для работы с IP-камерами и другими сетевыми устройствами, работающими по протоколу PoE 802.3at/af и стандарты PoE PASSIVE. Базовая версия (ИПБ) означает, что устройство относится к линейке продукции с базовой функциональностью и максимально простым дизайном.
Пример конфигурации IPB-5-10-S4 с выносной точкой видеонаблюдения
Спецификация
| LAN-порты | 6 портов RJ45 10/100 Мбит/с (5xLAN+PoE, 1xUplink) |
| Поддерживаемые приемники PoE (стандартная/максимальная мощность) | 802.3af — до 15,4 Вт LAN_1–LAN_5802.3at — до 30 Вт LAN_1–LAN_5PoE PASSIVE — до 36 Вт LAN_1–LAN_5 |
| Выходы PoE (стандартный/режим питания) | LAN_1…LAN5PoE PASSIVE, B režīms (4,5+) (7,8-) |
| Включение/выключение моста PoE | Питание PoE на портах LAN_1…LAN_4 |
| Защита выхода PoE (перегрузка/короткое замыкание) | LAN_1…LAN_50.75 A / полимер (требуется перезапуск блока питания) |
| Источник питания (тип) | коммутация / интегрированный |
| Защита выхода блока питания (перегрузка/короткое замыкание) | 9 А, электронный (после короткого замыкания может потребоваться перезапуск источника питания) |
| Тепловая защита блока питания | TSD (тепловое отключение) 130 °C, требуется перезапуск |
| Диапазон входного напряжения источника питания / защита входа | 180–240 В переменного тока / предохранитель T3,15 А F1 |
| Выходная мощность источника питания (постоянная) | 75 Вт |
| Эффективность электропитания | 91% при 75 Вт |
| Выходное напряжение блока питания (для питания камер PoE) | 48 В +/- 2%, также доступно на винтовом разъеме “(+) (-)” |
| Сборка кузова | возможность настенного монтажа с монтажными кронштейнами |
| Диапазон рабочих температур | -25 °C…+40 °C |
| Корпус (тип/материал/цвет/кабельные вводы) | ABOX-S4 / пластик / серый RAL7035 / резиновая заглушка 2 x 29 мм |
| Размеры/вес/класс защиты | 150x110x70мм / 0,43кг / IP55 |

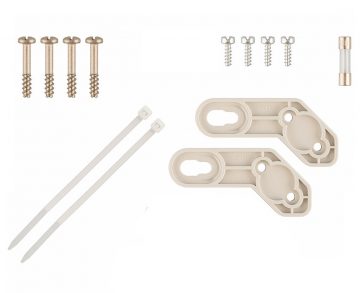

Монтажные кронштейны
