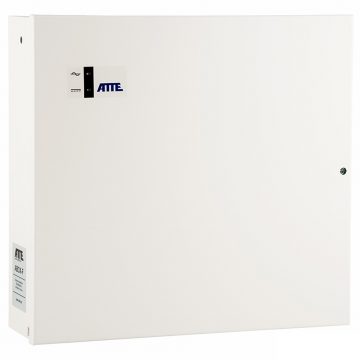

5-портовый коммутатор POE с буферным источником питания
ATTE IPUPS-5-11-F
Основные функции
- Возможность обеспечения буферного питания для 5 приемников PoE 802.3at/af или пассивных приемников
- Возможность передачи данных до 280 м (в режиме дальнего действия)
- Электронный предохранитель для каждого канала PoE отдельно (автоматический возврат)
- Возможность отключения питания на выбранных портах PoE
- Четкая оптическая индикация состояния питания и передачи данных
- Мощность до 40 Вт на портах PoE
- Простой и быстрый запуск без необходимости настройки параметров
- Высокая эффективность модуля питания (90%)
- Доступны два значения напряжения питания: 12 В постоянного тока и 48 В постоянного тока.
- Простой и быстрый монтаж благодаря модульной конструкции
- Простота расширения и масштабируемости системы за счет добавления дополнительных коммутаторов серий xPoE/IP и IPB/IPUPS
- Монтаж модуля в любом проеме корпуса (растровая система)
- Место для аккумулятора емкостью 18 Ач
- Кабельные вводы на задней панели корпуса
- Расстояние от стены/поверхности крепления
- Запасной отсек для хранения кабеля внутри корпуса
В комплект входит:
- 1x чехол ABOX-F
- 1x блок питания АУПС-70-120-ОФ
- 1x преобразователь ASUC-50-480-OF
- 1x коммутатор xPoE-6-11-OF
Цель
IPUPS-5-11-F — готовый к использованию комплект, предназначенный для питания буфера IP-системы видеонаблюдения, состоящей из 5 IP-камер. Электронная защита выходов PoE обеспечивает непрерывность работы всей системы при коротком замыкании или перегрузке отдельных ветвей питания, а также автоматическое восстановление напряжения после устранения неисправности. Режим «Long Range» позволяет увеличить дальность передачи до 280 м по стандартному кабелю витая пара UTP.
Неуправляемые PoE-коммутаторы с буферным питанием серии IPUPS предназначены для работы с IP-камерами и другими сетевыми устройствами, работающими по стандартам PoE 802.3at/af и PoE PASSIVE. Установка подходящих аккумуляторных батарей обеспечивает бесперебойную работу системы питания при кратковременных отключениях электропитания.
Описание
PoE-коммутатор для 5 IP-камер, ABOX-F во внутреннем корпусе, с буферизированным источником питания 72 Вт, неуправляемый, 6 портов 10/100 Мбит/с (5xPoE + 1xUplink), электронные предохранители, дальность действия режима Long Mode, тип IPUPS-5-11-F
Внутренние распределительные шкафы серии ABOX предлагают удобное решение для эстетичного монтажа устройств и прокладки кабелей внутри зданий. Все корпуса изготовлены из листовой стали и покрыты полуматовой белой порошковой краской. Производство на современной производственной линии обеспечивает высочайшее качество и точность. Каждый корпус оснащен винтовым замком, съемной дверцей и рычагом открывания. Доступные модели имеют специальную схему расположения отверстий 10,8 мм, совместимую с монтажными отверстиями встроенных модулей. Системное решение позволяет устанавливать выбранные устройства вертикально или горизонтально в любое отверстие корпуса.
Батарейки в комплект не входят.
Технические характеристики
- Функция: Ценить
- LAN-порты: 6 портов RJ45 10/100 Мбит/с (5xLAN+PoE, 1xUplink)
- Поддерживаемые приемники PoE (стандартная/максимальная мощность): 802.3af – до 15,4 Вт LAN_1 …LAN_5 802.3at – до 30 Вт LAN_1 …LAN_5 PoE PASSIVE – до 50 Вт LAN_5 / до 40 Вт LAN_1 …LAN_4
- Выходы PoE (стандартный / режим питания): LAN_1…LAN_5 PoE PASSIVE, B režīms (4,5+) (7,8-)
- Защита выхода PoE (перегрузка/короткое замыкание): LAN_1…LAN_40,75A / электронный (автоматический возврат) LAN_51,25A / электронный (автоматический возврат)
- Микропереключатели SW1: переключатель 1 “MODE” – переключение режима работы, переключатели 2…6 “PoE ON/OFF” – питание PoE на портах LAN_1…LAN_5
- Режим работы “Стандартный”: переключатель 1 “MODE” в положении OFF LAN_1…LAN_6 – рабочий диапазон до 100 м (10/100 Мбит/с)
- Режим работы “Дальний”: переключатель 1 “MODE” положение ON LAN_1…LAN_4 – дальность действия до 280 м (10 Мбит/с) LAN_5…LAN_6 – дальность действия до 100 м (10/100 Мбит/с)
- Блок питания (тип): импульсный ИИП /АУПС-70-120-ОФ
- Защита выхода блока питания (перегрузка/короткое замыкание): 9А, электронная (после короткого замыкания может потребоваться перезапуск блока питания)
- Тепловая защита блока питания: TSD (тепловое отключение) 130°C, требуется перезапуск
- Диапазон входного напряжения питания / защита входа: 180–240 В переменного тока / предохранитель T3,15 А F1
- Выходная мощность блока питания (постоянная): 72 Вт, динамически распределяется с зарядкой аккумулятора (выходная мощность имеет приоритет)
- Эффективность источника питания: 90% при 60 Вт Выходное напряжение источника питания: 12 В +/-15% Выходное напряжение PoE (питание камеры): 48 В +/- 2% Бюджет мощности для выходов PoE (максимум): 50 Вт Аккумуляторы / пространство корпуса: 1 x 12 В аккумулятор (гелевый или AGM) / 1 x 18 А·ч Ток зарядки аккумулятора: 1 А/2 А (выбирается мостовым переключателем) JP1) Защита цепи аккумулятора: предохранитель F6.3A Защита аккумулятора F2: отключение аккумулятора при напряжении ниже 10 А·2 В
- Выходы сигнализации источника питания / нагрузочная способность / тип: OUF - нет выходного напряжения, ACF - нет напряжения 230 AC / 50 мА / OC (открытый коллектор)
- Сборка кузова: на стену, монтажные отверстия 6 мм
- Монтажное устройство внутри корпуса: Система пробивки отверстий с сеткой 4,8 мм на 10,8 мм
- Диапазон рабочих температур: -10 °C…+40 °C
- Корпус (тип / материал / цвет / защита / кабельный ввод): ABOX-F / металл / белый / защитная пломба для открывания / задняя часть корпуса, расстояние до стены
- Размеры / вес нетто / класс защиты: 300 x 320 x 90 мм / 2,38 кг / IP20
