5-портовый коммутатор POE с буферизированным блоком питания ATTE IPUPS-5-11-XL2

5-портовый коммутатор PoE с буферным питанием и объемом ATTE IPUPS-5-11-XL2

IPUPS-5-11-XL2 — готовый комплект, предназначенный для буферного питания системы IP-видеонаблюдения, состоящей из 5 IP-камер. Электронная защита выходов PoE обеспечивает бесперебойную работу всей системы при коротком замыкании или перегрузке отдельных ветвей питания, а также автоматическое восстановление напряжения после устранения неисправности.

Комплекты буферизованных коммутаторов PoE предназначены для использования с IP-камерами и другими сетевыми устройствами, работающими по стандартам PoE 802.3at/af и PoE PASSIVE.

Добавление подходящих аккумуляторных батарей обеспечивает бесперебойную работу энергосистемы во время периодических отключений электроэнергии.

Режим «Long Range» позволяет увеличить дальность передачи данных до 280 м при использовании стандартных кабелей витой пары UTP. Коммутатор предлагает два режима работы: стандартный и расширенный. При выключенном переключателе «Long Range» все порты работают на скорости 100 Мбит/с и обеспечивают дальность Ethernet до 100 метров. После перевода DIP-переключателя в положение «On» дальность увеличивается до 280 метров, а скорость портов 1–4 снижается до 10 Мбит/с. Этой пропускной способности достаточно для эффективной поддержки одной камеры. В обоих режимах порты UpLink 5 и 6 работают на скорости 100 Мбит/с. Включение режима «LongRange» обеспечивает большую гибкость в размещении камер. Увеличивая расстояние от коммутатора, можно покрыть большую площадь без создания дополнительных точек распределения.

Режим «СТАНДАРТ» (РЕЖИМ = ВЫКЛ)

LAN 1 … LAN 4 – 10/100 Мбит/с PoE OUT, дальность до 100 м

LAN 5 – 10/100 Мбит/с, PoE вход/выход на расстоянии до 100 м

LAN 6 – 10/100 Мбит/с, радиус действия до 100 м

Режим «ДАЛЬНИЕ РАССТОЯНИЯ» (MODE = ON)

LAN 1 … LAN 4 – 10 Мбит/с PoE OUT, дальность до 280 м

LAN 5 – 10/100 Мбит/с, PoE вход/выход на расстоянии до 100 м

LAN 6 – 10/100 Мбит/с, радиус действия до 100 м

Независимо от выбранного режима работы коммутатор поддерживает защиту от короткого замыкания и перенапряжения PoE для защиты сетевых устройств.

Порт 6 UpLink не поддерживает питание PoE вне зависимости от выбранного режима работы. Это позволяет безопасно подключать различные сегменты локальной сети.

ОСНОВНАЯ ИНФОРМАЦИЯ

• возможность предоставления буферного питания для 5 приемников PoE 802.3at/af или ПАССИВНЫЙ
• Передача данных до 280 м (в режиме дальнего действия)
• Электронный предохранитель для каждого канала PoE отдельно (автоматический возврат)
• Питание можно отключить на выбранных портах PoE
• Четкая оптическая индикация состояния питания и передачи данных, мощность до 40 Вт на портах PoE
• Простой и быстрый запуск без необходимости настройки параметров
• Высокий КПД силового модуля (90%)
• Доступны два значения напряжения питания: 12 В постоянного тока и 48 В постоянного тока.
• Простой и быстрый монтаж благодаря модульной конструкции
• Простое расширение и масштабирование системы путем добавления дополнительных коммутаторов серий xPoE/IP и IPB/IPUPS
• Модули могут быть установлены в любом отверстии корпуса (растровая система)
• Модификация пластины с изгибом и «полкой» для аккумулятора 7Ач
• Крышка и корпус соединены шнуром для удобства обслуживания.
• возможность хранить запасной кабель внутри кейса

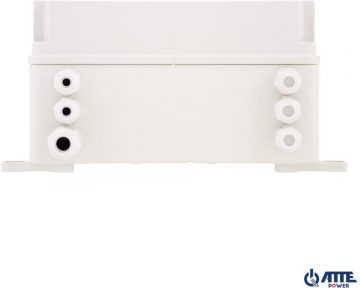

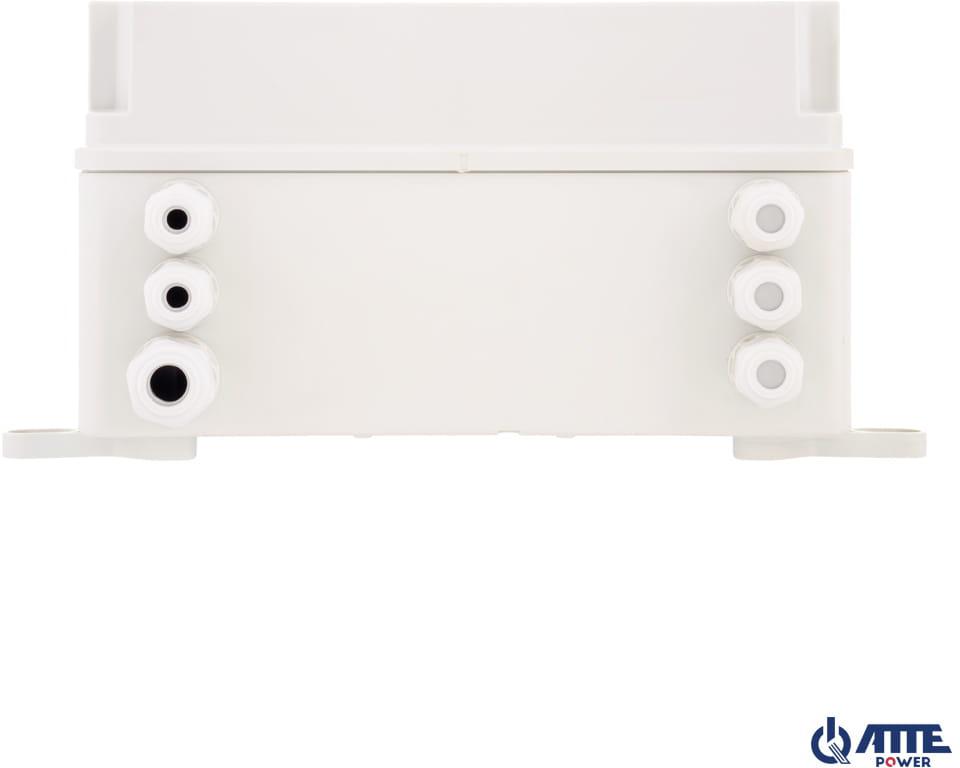

• ввод кабеля через кабельные вводы, установленные в корпусе: 5xM16 и 1xM20

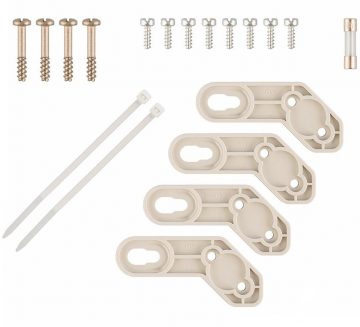

• В комплект входят 4 кронштейна для крепления корпуса без ущерба для класса защиты IP56.
• дополнительный адаптер ADD-PMAXL позволяет легко установить корпус на столбах или фонарных столбах

Состав комплекта

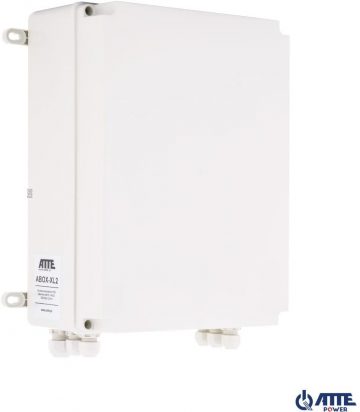

1x чехол ABOX-XL2

1x блок питания АУПС-70-120-ОФ

1x преобразователь ASUC-50-480-OF

1x коммутатор xPoE-6-11-OF

Примечания: Батарея в комплект не входит.

Примечания

• По умолчанию режим LongRange отключен.
• Для смены режимов требуется перезапуск питания.
• Рекомендуется протестировать функцию перед ее реализацией.
• Отсутствие изоляции портов VLAN — непрерывная связь между всеми портами коммутатора независимо от режима работы.
• При значительных расстояниях рекомендуем питать коммутатор напряжением 55 В от специального блока питания АПС-90-550-ОФ или использовать преобразователь АСУК-100-550-ОФ в случае использования буферных комплектов.
• Дальность передачи данных зависит от используемого кабеля; рекомендуется использовать кабель Cat5e/6. Использование некачественных или CCA-кабелей напрямую влияет на дальность передачи данных и ограничивает бюджет. Камера питается по Ethernet (PoE).

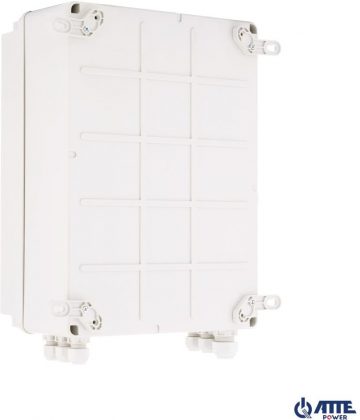

Уличные корпуса серии ABOX – это удобное решение для защиты устройств и кабельных соединений, устанавливаемых на открытом воздухе. Высококачественный пластик обеспечивает устойчивость к ультрафиолетовому излучению и другим неблагоприятным погодным условиям. Доступные модели оснащены монтажной пластиной со специальной схемой отверстий размером 10,8 мм. Она совместима с расположением монтажных отверстий встроенных модулей. Это системное решение позволяет устанавливать выбранные устройства вертикально или горизонтально в любой части монтажной пластины с отверстиями.

Примеры применения

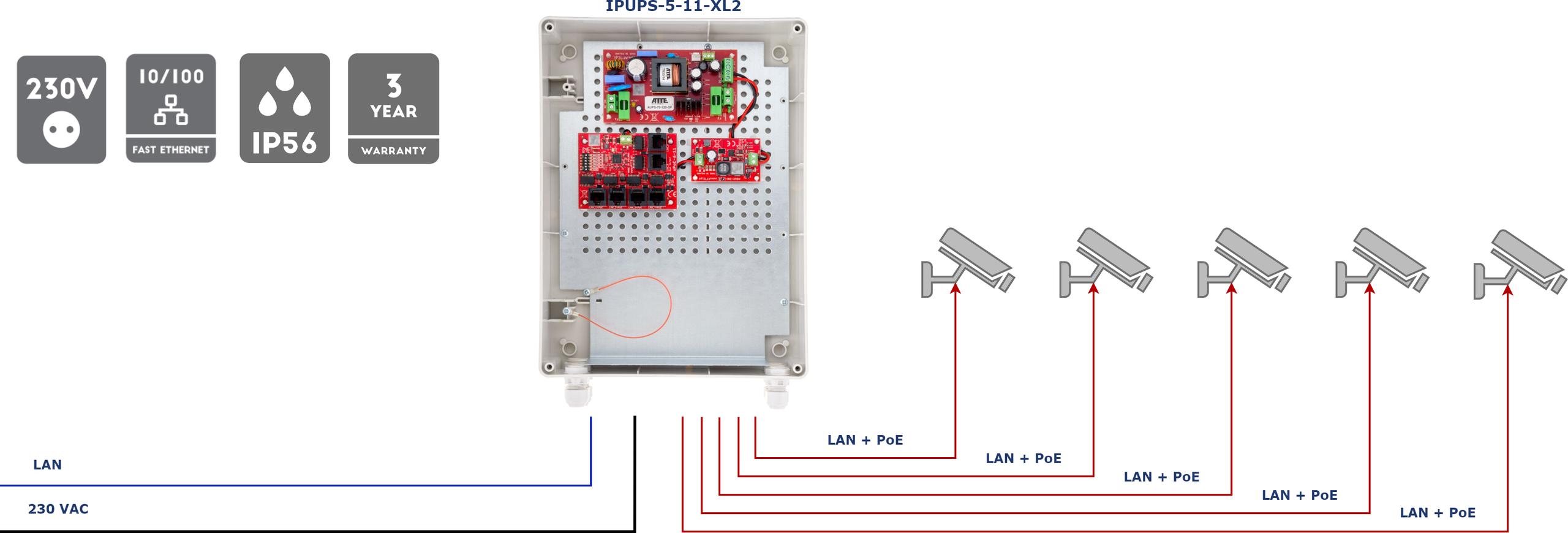

Пример использования комплекта IPUPS-5-11-XL2 для питания 5 IP PoE-камер

ТЕХНИЧЕСКИЕ ДАННЫЕ
