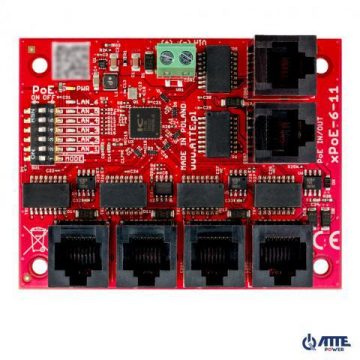

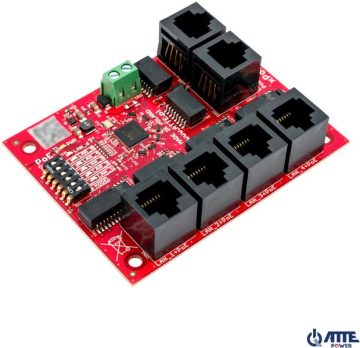

5-портовый коммутатор POE ATTE xPoE-6-11-OF
6-портовый коммутатор PoE 10/100 Мбит/с (5xPoE + 1xUplink), электронные предохранители, режим большой дальности, встроенный модуль, без блока питания, тип xPoE-6-11-OF
Цель
xPoE-6-11-OF Разработан как универсальный сетевой коммутатор PoE для систем IP-видеонаблюдения. Электронная защита выходов PoE обеспечивает бесперебойную работу всей системы при коротком замыкании или перегрузке отдельных ветвей питания, а также автоматическое восстановление напряжения после устранения неисправности. Режим «Long Range» позволяет увеличить дальность передачи до 280 м по стандартному кабелю UTP.
Неуправляемые коммутаторы и удлинители PoE предназначены для работы с IP-камерами и другими сетевыми устройствами, питаемыми по стандартам PoE 802.3at/af и PoE PASSIVE.
Конструкция OF (открытая рама) Устройство можно установить в любой корпус, но наиболее удобным способом монтажа являются специальные корпуса серии ABOX и монтажные пластины с особым шагом отверстий 10,8 мм. Он совместим с шагом монтажных отверстий встраиваемых модулей. Системное решение позволяет устанавливать выбранные устройства вертикально или горизонтально в любую перфорированную часть корпуса или монтажной пластины.
Основные характеристики и функции:
- возможность работы с 5 приемниками PoE 802.3at/af или ПАССИВНЫМИ
- возможность передачи данных на расстояние до 280 м (режим дальнего действия)
- независимый электронный предохранитель для каждого канала PoE (автоматический возврат)
- возможность отключения питания на выбранных портах PoE
- Четкая оптическая индикация состояния питания и передачи данных
- Широкий диапазон входного напряжения (10–56 В постоянного тока)
- Выходное напряжение = входное напряжение
- Мощность до 70 Вт на порту LAN_5 PoE IN/OUT
- Мощность до 40 Вт на других портах PoE
- Питание через винтовой разъем (Vin) или от другого пассивного коммутатора PoE (порт PoE IN/OUT)
- Возможно каскадное подключение — один xPoE питает другой (порт PoE IN/OUT)
- Простой и быстрый запуск без необходимости настройки параметров
- Очень низкое энергопотребление (<1,5 W)
- Маленький размер модуля
Технические характеристики
| LAN-порты | 6 портов RJ45 10/100 Мбит/с, 5xLAN+PoE, 1xUpLink |
| Поддерживаемые приемники PoE (стандартная/максимальная мощность) | 802.3af – до 15,4 Вт LAN_1…LAN_5 (Vin > 48 В пост. тока)802.3at – до 30 Вт LAN_1…LAN_5 (Vin > 48 В пост. тока)PoE PASSIVE – до 70 Вт LAN_5 / до 40 Вт LAN_1…LAN_4 |
| Поддерживаемые передатчики PoE (стандартная/максимальная мощность) | PoE PASSIVE – до 70 Вт LAN_5 / до 40 Вт LAN_1 …LAN_4 |
| Выходы PoE (стандартный / режим питания) | LAN_1…LAN_5PoE PASSIVE, B režīms (4,5+) (7,8-) |
| Вход PoE (стандартный / режим питания) | LAN_5PoE ПАССИВНЫЙ режим B (4.5+) (7.8-) |
| Защита выхода PoE (перегрузка/короткое замыкание) | LAN_1…LAN_40,75A / электронный (автоматический возврат)LAN_51,25A / электронный (автоматический возврат) |
| Микропереключатели SW1 | Переключатель 1 “РЕЖИМ” – режим работы переключателя |
| Коммутатор 2–6 «PoE ВКЛ/ВЫКЛ» «Питание PoE на портах LAN_1–LAN_5» | |
| Режим работы “Стандартный” | Переключатель 1 “MODE” выключенное состояние |
| Режим работы “Дальний” | Переключатель 1 “MODE” во включенном состоянии |
| Переключатель 1 “MODE” во включенном состоянии | |
| Переключатель 1 “MODE” во включенном состоянии | |
| Переключатель 1 “MODE” во включенном состоянии | |
| Переключатель 1 “MODE” во включенном состоянии | |
| Переключатель 1 “MODE” во включенном состоянии | |
| Коммутатор 2–6 «PoE ВКЛ/ВЫКЛ» «Питание PoE на портах LAN_1–LAN_5» | |
| (10/100 Мбит/с) | |
| Диапазон входного напряжения | Я получаю 10…56 В постоянного тока |
| Loading... | Vout = Vin |
| Диапазон рабочих температур | -10°C…+40°C |
| Кузов (тип/цвет) | встроенный модуль / красный |

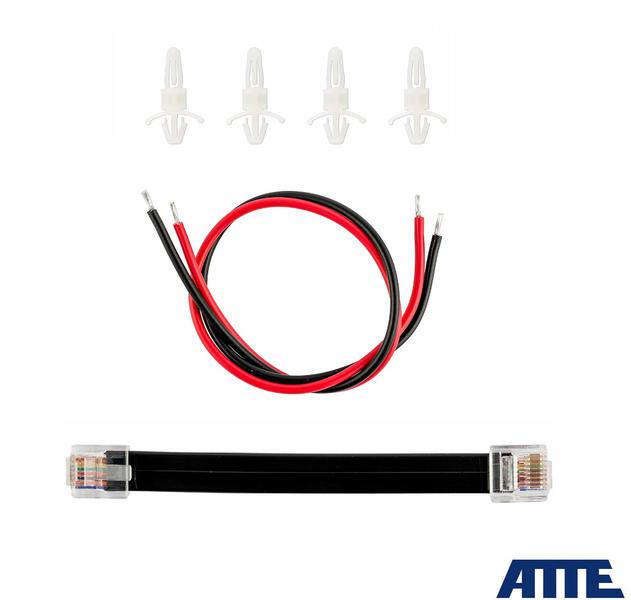

| Монтаж | запрессованные проставки, монтажные отверстия в рамке сетки 10,8 мм |
| Размеры/чистый вес | 87x68x19 мм / 0,056 кг |
