Внешний 6-портовый коммутатор POE xPoE-6-11-S2
Основные функции
- Возможность работы с 5 приемниками PoE 802.3at/af или ПАССИВНЫМ
- Дальность передачи данных до 280 м (в режиме дальнего действия)
- Электронный предохранитель для каждого отдельного канала PoE (автоматический возврат)
- Возможность отключения питания на выбранных портах PoE
- Четкая оптическая индикация состояния питания и передачи данных
- Широкий диапазон входного напряжения (10–56 В постоянного тока)
- Выходное напряжение = входное напряжение
- Мощность до 70 Вт на порту LAN_5 PoE IN/OUT
- Мощность до 40 Вт на оставшихся портах PoE
- Питание через винтовой разъем (Vin) или от другого ПАССИВНОГО PoE-коммутатора (порт PoE IN/OUT)
- Возможность каскадного питания — один xPoE подает питание на другой (порт PoE IN/OUT)
- Простой и быстрый запуск без необходимости настройки параметров
- Очень низкое энергопотребление (<1,5 W)
- Монтаж модуля в любой перфорированной части монтажной пластины (растровая система)
- Возможность хранить запас кабеля внутри кейса
- Ввод кабеля через кабельные вводы, установленные в корпусе: 6xM16

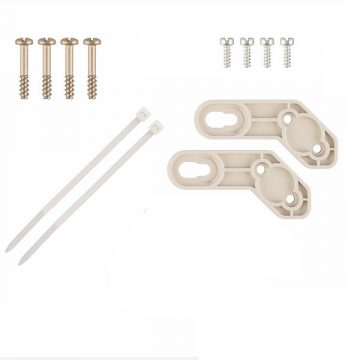

- В комплект входят 2 кронштейна, которые позволяют установить корпус, не нарушая класс защиты IP56.
Цель
Серия xPoE неуправляемых PoE-коммутаторов без источника питания предназначена для работы с IP-камерами и другими сетевыми устройствами, работающими по стандартам PoE 802.3at/af и PoE PASSIVE.
Описание
xPoE-6-11-S2 — универсальный сетевой коммутатор PoE для систем IP-видеонаблюдения. Электронная защита выходов PoE обеспечивает бесперебойную работу всей системы при коротком замыкании или перегрузке отдельных ветвей питания, а также автоматическое восстановление напряжения после устранения неисправности. Режим «Long Range» позволяет увеличить дальность передачи до 280 м при использовании стандартного кабеля витой пары UTP.
Технические характеристики
| LAN-порты | 6 портов RJ45 10/100 Мбит/с (5xLAN+PoE, 1xUpLink) |
| Поддерживаемые приемники PoE (стандартная/максимальная мощность) | 802.3af – до 15,4 Вт LAN_1 …LAN_5 802.3at – до 30 Вт LAN_1 …LAN_5 PoE PASSIVE – до 70 Вт LAN_5 / до 40 Вт LAN_1 …LAN_4 |
| Поддерживаемые передатчики PoE (стандартная/максимальная мощность) | PoE PASSIVE – до 70 Вт LAN_5 / до 40 Вт LAN_1 …LAN_4 |
| Выходы PoE (стандартный / режим питания) | LAN_1…LAN5PoE PASSIVE, B režīms (4,5+) (7,8-) |
| Вход PoE (стандартный / режим питания) | LAN_5PoE ПАССИВНЫЙ, режим B (4.5+) (7.8-) |
| Защита выхода PoE (перегрузка/короткое замыкание) | LAN_1…LAN_40.75 A / электронный (автоматический возврат) LAN_51.25 A / электронный (автоматический возврат) |
| Микропереключатели SW1 | переключатель 1 “MODE” – режим работы переключателя |
| коммутатор 2–6, включение/выключение PoE, питание PoE на портах LAN_1–LAN_5 | |
| Режим работы “Стандартный” | переключатель 1 “MODE” выключенное состояние |
| Режим работы “Большой радиус действия” | переключатель 1 “MODE” во включенном состоянии |
| переключатель 1 “MODE” во включенном состоянии | |
| Входное напряжение | 10…Vin 56 VDC |
| Loading... | Vout = Vin |
| Сборка кузова | настенное крепление, монтажные кронштейны |
| Установка устройств внутри корпуса | отверстия системы резки в растровом формате 4,8 мм на 10,8 мм |
| Диапазон рабочих температур | -25 °C…+40 °C |

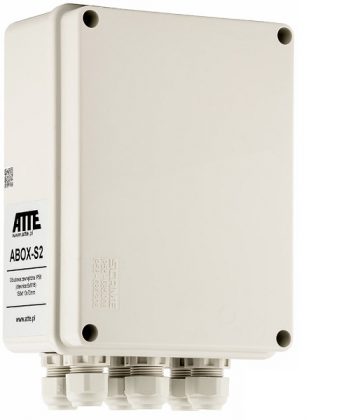

| Корпус (тип/материал/цвет/кабельный ввод) | ABOX-S2 / пластик / серый RAL7035 / кабельный ввод 6 x M16 |
| Размеры / вес нетто / класс защиты | 150 x 110 x 70 мм / 0,39 кг / IP56 |
