САМАЯ ВАЖНАЯ ИНФОРМАЦИЯ
- предназначен для работы в сетях 10/100/1000 Мбит/с
- сотрудничество с коммутаторами PoE 802.3af
- высокая энергоэффективность >90%
- взаимодействие с пассивными источниками питания PoE 35-56 В
- малый размер модуля
- оптимизированное расположение разъемов RJ45 для удобства установки в монтажных коробках
ОПИСАНИЕ

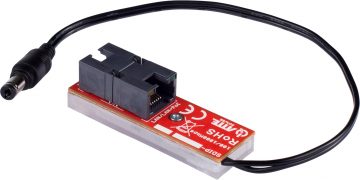

SDIP-12-121 — гигабитный PoE-адаптер с понижающим преобразователем. Устройство позволяет питать устройства с номинальным напряжением 12 В от порта PoE 802.3af. Основное применение адаптера — питание таких устройств, как камеры, вызывные панели с электрозамками, которым требуется питание 12 В.
SDIP-12-121 — это PoE-сплиттер, полностью совместимый с PoE-коммутаторами, работающими по стандарту 802.3af. Для устройства нет Питание PoE на выходе RJ45.
Рабочее состояние отображается светодиодами:
- Светодиод в разъемах RJ45 – питание PoE на порту
- Светодиод DC – информация о напряжении 12 В на разъеме постоянного тока
SDIP-12-121 имеет общий бюджет мощности 12 Вт. В случае более высокого спроса также доступны адаптеры большей мощности, такие как SDIP-20-AD0 (20 Вт) и SDIP-40-120 (40 Вт), для реализации того же приложения.
Прибор имеет степень защиты IP20, для обеспечения защиты от атмосферных воздействий и конденсации влаги необходимо использовать подходящий корпус (не менее IP44).
Устройство имеет очень малые габариты, что позволяет легко устанавливать его в небольших корпусах.

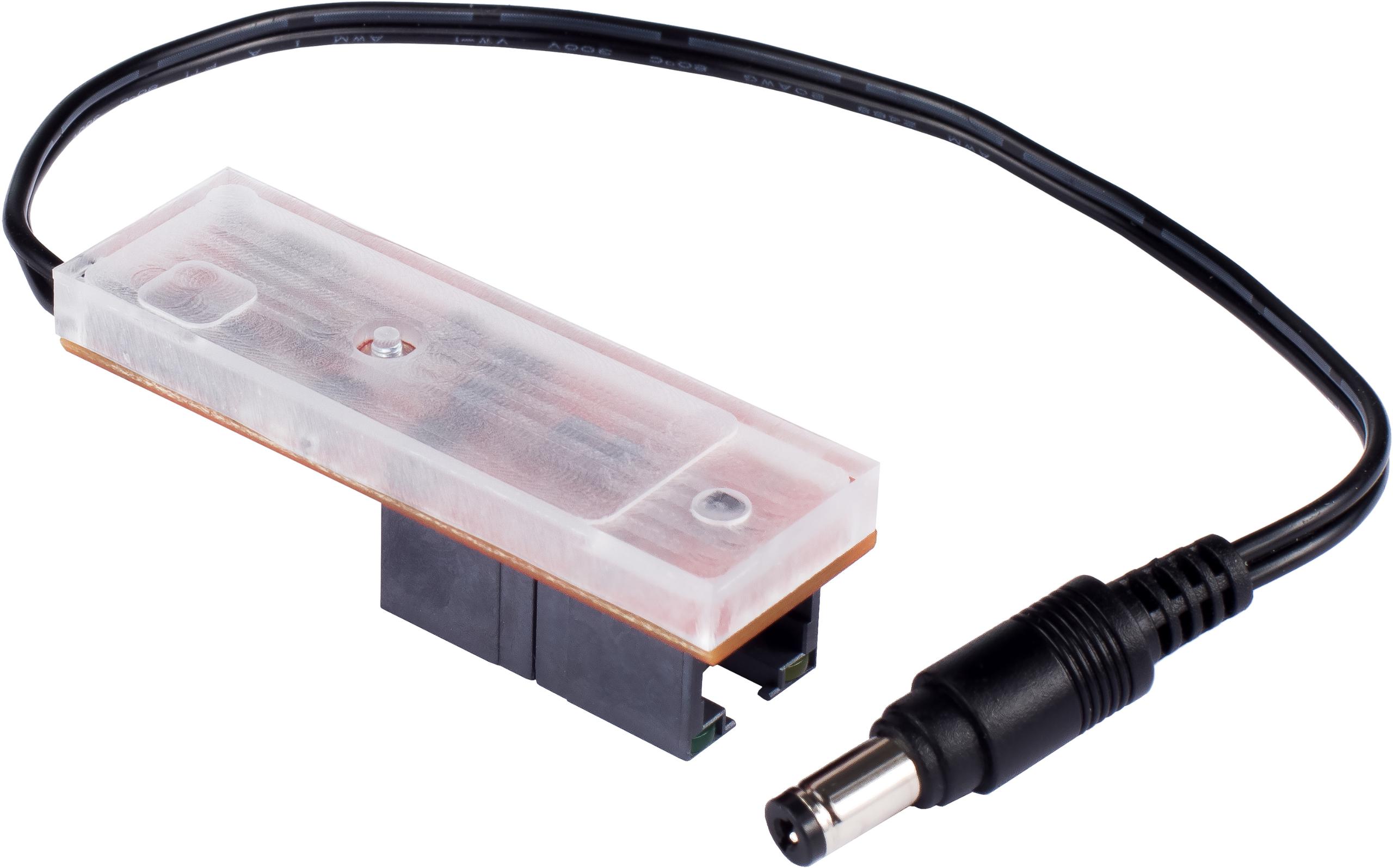

Адаптер имеет основание из поликарбоната для защиты электроники от механических повреждений.
Замечания по установке
- Разветвитель не имеет питания PoE на выходе RJ45.
- Максимальная мощность преобразователя — 12 Вт.
- Устройство SDIP-12-121 является новой версией адаптера ASDC-12-121-HS и может использоваться взаимозаменяемо.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Общее количество портов: | 2 порта PoE, 1 разъем постоянного тока |
| Напряжение питания: | 35 … 56 В постоянного тока (PoE) |
| Выходное напряжение: | 12 В постоянного тока +/-3% |
| Выходной ток: | 1 А |
| Защита от перенапряжения: | LAN-вход, LAN-выход, DC-выход |
| Защита от перегрузки: | Защита преобразователя DC OUT 2A |
| Индикатор питания: | Светодиод постоянного тока (красный) — наличие источника питания DC_OUT |
| Индикатор PoE: | Светодиод LAN (желтый) — наличие питания PoE на порту |
| Диапазон рабочих температур: | -25°С & +50°С |

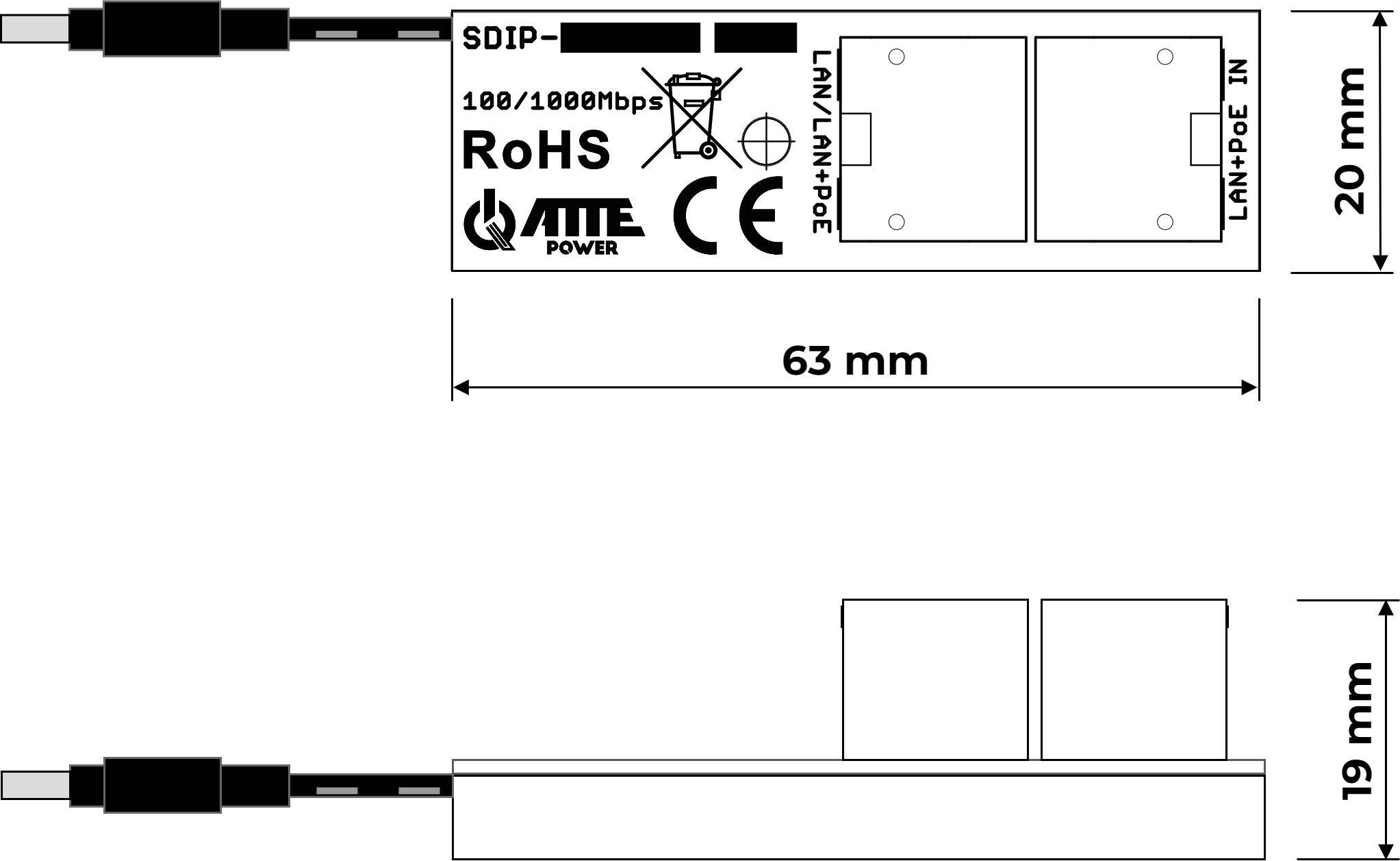

| Размеры (Ш x В x Г): | 63 х 20 х 19 мм |
| Масса: | 0,022 кг |
| Класс защиты: | IP20 |
| Конструкция кузова: | Поликарбонат |
| EAN-код: | 5902143691655 |
| Код PKWiU: | 26.20.40.0 |
| Код ТН ВЭД: | 8473 30 |
| Код CN2020: | 8473 30 20 |
