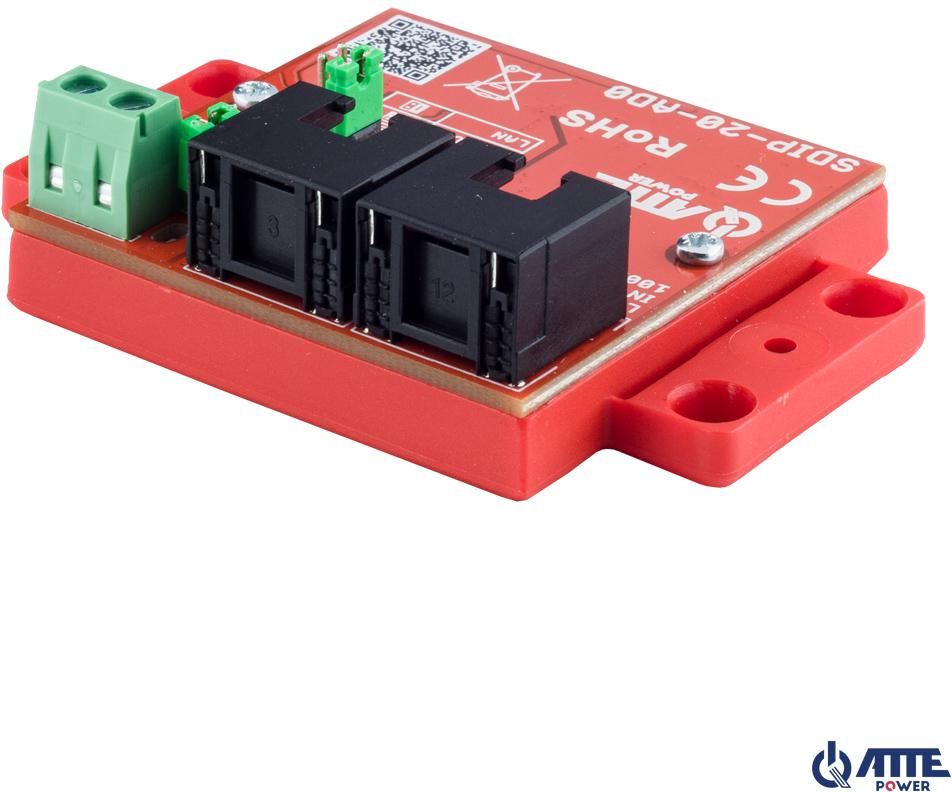

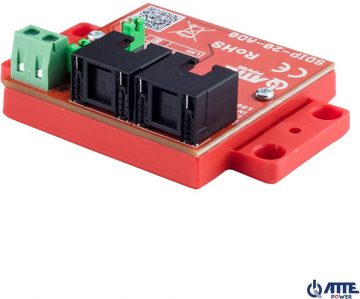

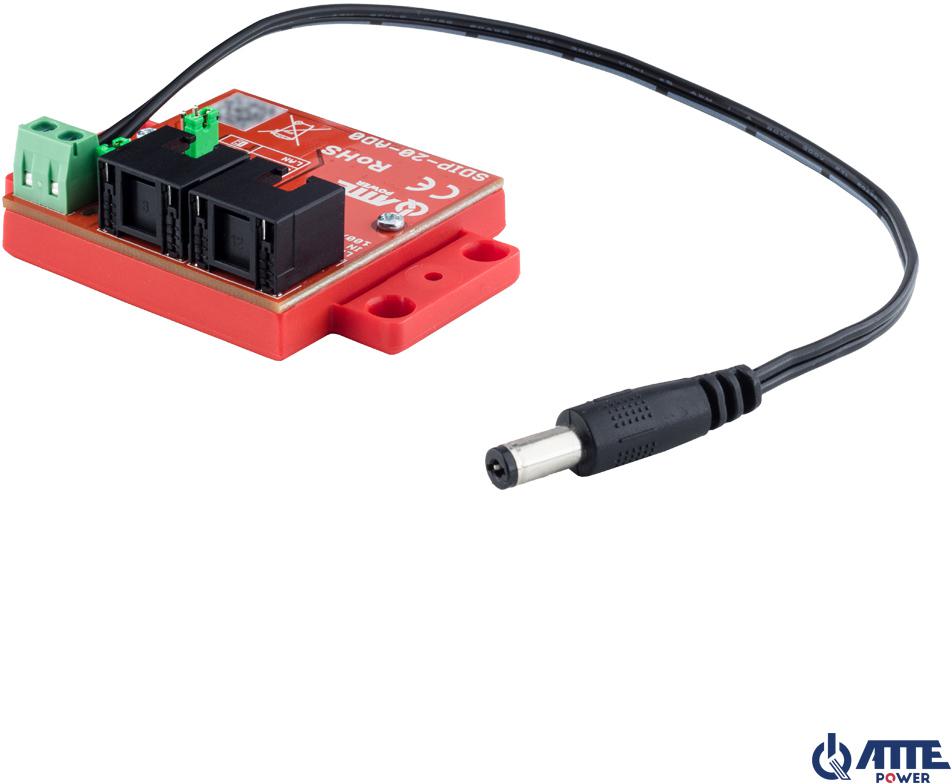

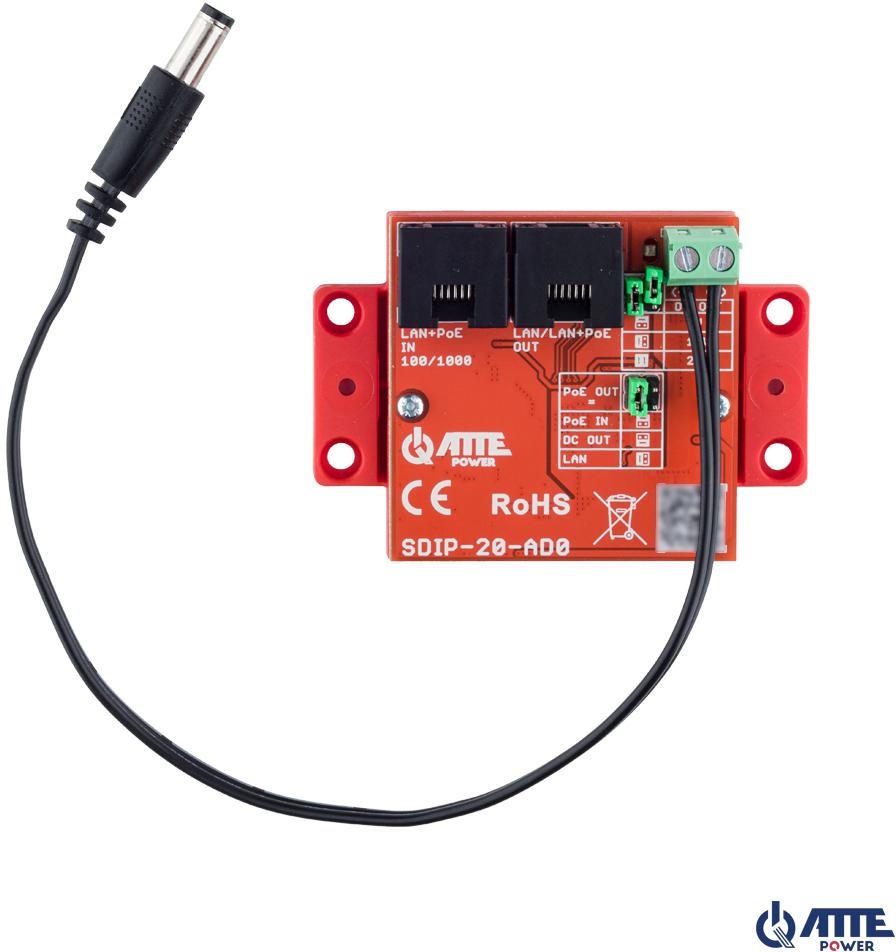

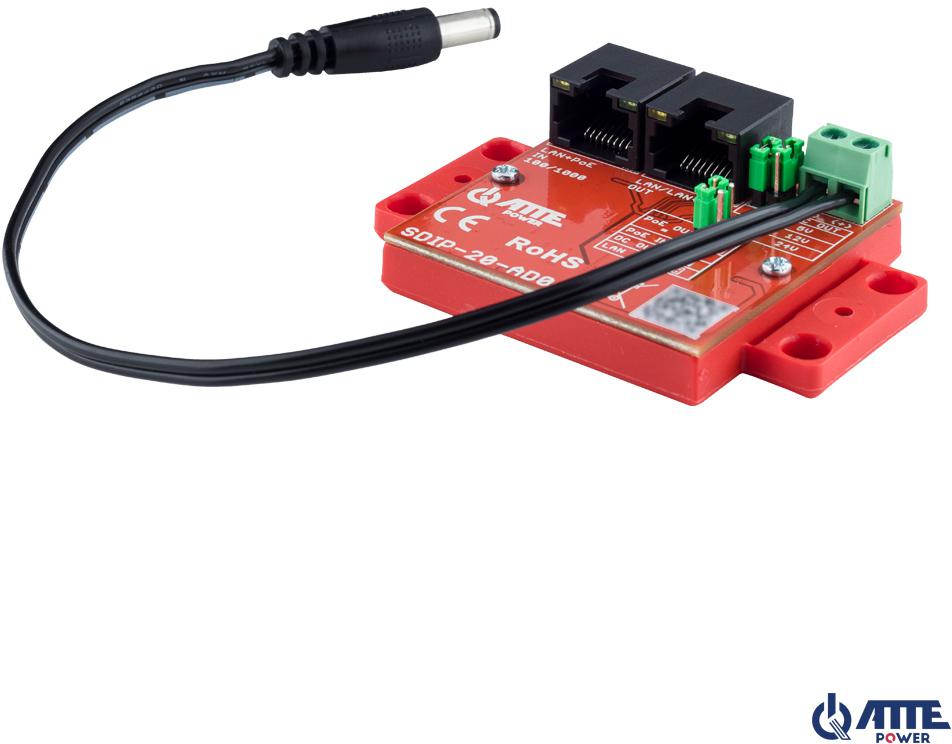

Понижающий PoE-адаптер ATTE SDIP-20-AD0

SDIP-20-AD0 Понижающий PoE-адаптер SDIP-20-AD0 ATTE

Основные характеристики:

• Оба порта ввода и вывода поддерживают передачу данных по локальной сети (LAN + PoE) со скоростью 1000 Мбит/с.
• В одном устройстве мы объединяем все функции семейства преобразователей серии ASDC-12-xx-HS

Адаптер SDIP-20-AD0 предназначен для питания дополнительных устройств по линии PoE или для понижения напряжения PoE в вилке RJ45 при пропускной способности 10/100/1000 Мбит/с.

Соответствующие комбинации мостов позволяют выбрать правильную конфигурацию мощности POE на выходе, а также уровень выходного напряжения преобразователя.

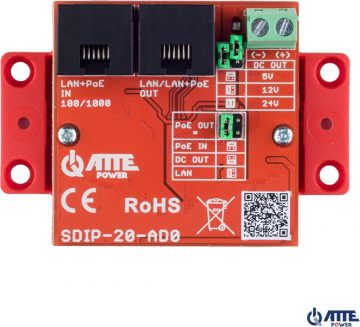

Один набор перемычек позволяет выбрать выходное напряжение постоянного тока преобразователя: 5 В, 12 В или 24 В.

Второй набор коммутаторов моста отвечает за настройку мощности, доступной на выходном порту LAN. Он позволяет перенаправить питание PoE со входа на выход, снизить напряжение PoE до значения, установленного перемычками преобразователя, или отключить питание, оставив только передачу по LAN.

Адаптер предназначен для работы с коммутатором PoE, работающим по стандарту 802.3at/af или PoE PASSIVE.

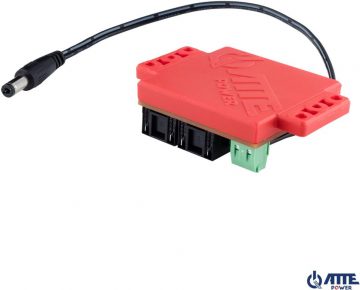

Устройство имеет очень компактные размеры, что позволяет легко устанавливать его в небольших помещениях. Дополнительные монтажные штифты или адаптеры позволяют монтировать его в корпусах ABOX или на рейке TH35.

Замечания по установке:

• Общая потребляемая мощность приемников, подключенных к адаптеру, не должна превышать бюджет мощности, обеспечиваемый выключателем питания.
• Перед подключением приемника убедитесь, что уровень напряжения PoE правильный и какие пары необходимо запитать.
• Перед подключением приемников PoE PASSIVE (например, антенн WiFi) убедитесь, что напряжение и полярность контактов RJ45 коммутатора или адаптера питания соответствуют значениям, допускаемым приемником.
• Выбор неправильного напряжения питания, неправильной полярности или неправильных пар питания может привести к нестабильной работе, а в некоторых случаях и к повреждению устройства.

PoE OUT нет / 5 В постоянного тока / 12 В постоянного тока / 24 В постоянного тока +/-5% устанавливается мостовым переключателем

Контакты PoE: 4,5 (V+) 7,8 (V-) PassivePoE

Контакты PoE: 1,2 (В–) 3,6 (В+) 4,5 (В+) 7,8 (В-)
