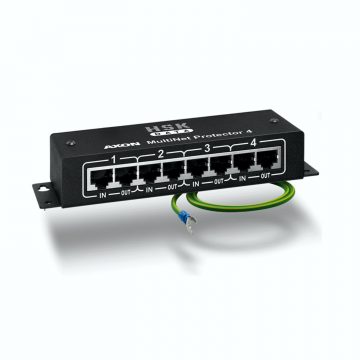

Ограничитель перенапряжения AXON-MULTINET-4 ETHERNET
Цель
Устройства AXON Multi Net Protector предназначены для защиты устройств, подключенных к сети Ethernet 10/100/1000 Мбит/с, от перенапряжения. Они работают с модемами, маршрутизаторами, сетевыми картами и другими компонентами сетей Ethernet, использующими витую пару с разъемами RJ45. Это многоканальные устройства, предназначенные для защиты серверных помещений, локальных сетей и любых многопроводных систем. Использование быстродействующих полупроводниковых компонентов в устройстве исключает влияние импульсных перенапряжений между проводниками каждой пары проводов, а энергия перенапряжения отводится на землю через защитный проводник PE.
Устройство также может быть установлено в RACK-системе с помощью специального кронштейна 1U, доступного в двух вариантах: одно (W0002) или два устройства (W0004).
Устройства доступны в двух модификациях, отличающихся количеством и размером защитных каналов. Корпуса выполнены из металла с порошковым покрытием. Компактные многоканальные версии с четырьмя монтажными отверстиями. AXON Multi Net Protector 4, и немного больше AXON Multi Net Protector 8, являются 4- и 8-канальными версиями соответственно.
Устройство симметрично. Способ подключения защищаемого приёмника и сигнальной линии к входу и выходу (IN/OUT) устройства является опциональным и не влияет на его работу.
Технические характеристики
| Номинальное напряжение И | 5В |
| Максимальное напряжение UC | 6В |
| Уровень защиты UPline-line | ≤40 В – 1 кВ/мкс, C3 |
| Уровень защиты UPline-land | ≤600 В – 1 кВ/мкс, C3 |
| Номинальный ток разряда iNline-line | 20А – 10/1000мкс, C3 |
| Номинальный ток разряда в линии «земля». | 20А – 10/1000мкс, C3 |
| Экранированные пары проводов | 1-2, 3-6, 4-5, 7-8 |
| Тип розетки | RJ45 (8P8C) экранированный |
| Корпус | металл, лакированный |
| Длина заземляющего кабеля | 0,5 м |
| Стандарты | PN-EN 61643-21 |
| Размеры | 167 х 50 х 32 мм |
| Масса | 0,4 кг |
| Количество каналов | 4 |
