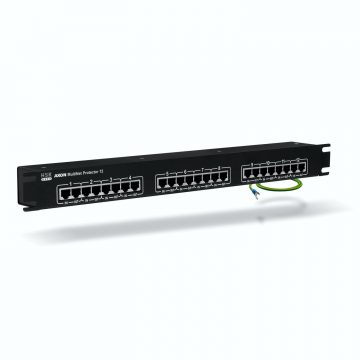

Ограничитель перенапряжения AXON-POE-MULTINET-12
Основные функции
Серия устройств AXON PoE MultiNET Protector предназначена для защиты от перенапряжения при передаче данных в системах Ethernet 10/100 Мбит/с. Они специально разработаны для защиты модемов, маршрутизаторов и ретрансляторов, получающих питание дистанционно по технологии PoE, то есть через неиспользуемые пары проводов в кабеле передачи данных. В зависимости от версии, устройство имеет 4 или 12 независимых каналов, обеспечивающих защиту как сигнальных, так и силовых линий в одном устройстве.
AXON PoE MultiNET Protector RACK содержит две группы линий в каждом канале: линии передачи данных (линии 1-2, 3-6) и линии питания (линии 4+5, 7+8). Обе группы защищены разрядником, который отводит энергию импульсных перенапряжений на землю и защищает провода в отдельных парах линий. Для увеличения нагрузочной способности цепи питания линия 4 закорочена с линией 5, а линия 7 с линией 8.
Устройства защиты AXON PoE MultiNET доступны в двух модификациях, что позволяет настроить конфигурацию под ваши индивидуальные потребности. Обе версии имеют металлический корпус, который гарантирует высокую устойчивость к различным механическим воздействиям и обеспечивает экранирование всей цепи защиты. Модель AXON PoE MultiNET Protector RACK имеет металлический корпус, адаптированный для установки в 19-дюймовые стойки.
Технические характеристики
| Лист данных (пары 1-2, 3-6): | |
| Номинальное напряжение И | 5В |
| Максимальное напряжение UC | 6В |
| Уровень защиты UP между линиями | ≤40 В – 1 кВ/мкс, C3 |
| Уровень защиты UP между линией и землей | ≤600 В – 1 кВ/мкс, C3 |
| Номинальный разрядный ток iN линия-линия | 20А – 10/1000мкс,C3 |
| Номинальный разрядный ток iN линия-земля | 20А – 10/1000мкс, C3 |
| Сторона электропитания (линии 4, 5 и 7, 8): | |
| Номинальное напряжение И | 50 В |
| Максимальное напряжение UC | 56В |
| Номинальный ток IN | 400 мА |
| Уровень защиты UP линия-линия | ≤95 В – 1 кВ/мкс, C3 |
| Уровень защиты UP линия-земля | ≤1000 В – 1,2/50 мкс, C2 |
| Номинальный разрядный ток iN линия-линия | 10А – 10/1000мкс, C3 |
| Номинальный разрядный ток iN линия-земля | 2кА – 8/20мкс, C2 |
| Стандарты | EN 61643-21 |
| Размеры | 444(490)x50x44мм + 0,5м заземляющий кабель |
| Тело/Вес | металл, порошковое покрытие / 1,3 кг |
| Количество каналов / Тип разъема | 12 / RJ45 (8P8C) экранированный |
