РАЗВЕТВИТЕЛЬ/РАЗЪЕМ ПИТАНИЯ
ЛЗ-8/ПОЛ

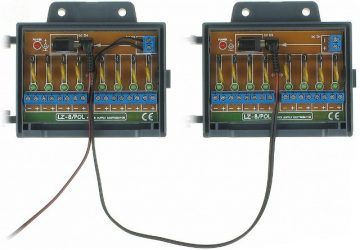

Устройства можно подключать параллельно, чтобы получить 16 или 24 выхода. Не превышайте номинальную мощность блока питания.
ОПИСАНИЕ

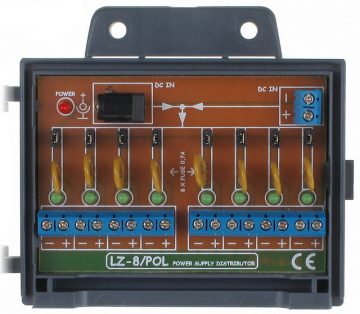

LZ-8/POL — это пассивное устройство, которое помогает упорядоченно распределять мощность от одного, более мощного источника питания. Клеммная колодка разделяет ток на 8 выходов, каждый из которых защищён полимерным предохранителем и оснащён светодиодом, сигнализирующим о его срабатывании (если индикатор не горит, предохранитель перегорел). При перегрузке выхода сопротивление и температура полимерного предохранителя увеличиваются (>100°C), и светодиод гаснет. Через нагретый предохранитель протекает небольшой ток. После устранения перегрузки предохранитель автоматически сбрасывается в исходное состояние. Устройство оснащено перемычками, позволяющими легко отключать каждый выход. LZ-8/POL имеет два разъёма питания, которые соединены между собой. Подключение к разъёму не имеет значения, что позволяет использовать как штекер постоянного тока 2,1/5,5 мм, так и оголённые провода. Он также позволяет последовательно подключать несколько клеммных колодок, например, питание к разъему DC IN, от кабельных клемм (DC IN) или через кабель WT-2.1 ко второй клеммной колодке LZ-8/POL. Падение напряжения на полимерных предохранителях устройства зависит от потребляемого тока: 160 мВ при I = 0,5 А; 300 мВ при I = 0,7 А. При перегрузке полимерный предохранитель нагревается до >100 °C, поэтому не используйте устройство при температуре выше 40 °C. Устройство идеально подходит для подключения блока питания с разъемом 2,1/5,5 мм к кабелям YAP75, питающим камеры. Кабель видеонаблюдения YAP75-0.59/3.7+2×0.5 имеет две жилы сечением 0,5 мм². Теоретическое сопротивление составляет 3,4 Ом/100 м. Производитель кабеля заявляет 5,5 Ом/100 м. При подаче на камеру напряжения 12 В по кабелю YAP75 и падении напряжения 11 В ток может передаваться на расстояния, указанные в таблице. Это максимальные расстояния, на которые можно подключать камеры 12 В с кабелем YAP-75-0.59/3.7+2×0.5.
- М: Сопротивление R=3,4 Ом/100 м, Сопротивление R=5,5 Ом/100 м
- 1: 98 метров, 60 метров
- 6: 22 метра, 14 метров
Несомненным преимуществом использования LZ-8/POL в системах видеонаблюдения с централизованным питанием является дополнительная защита от саботажа. При отсутствии индивидуальной защиты каждого канала питания злоумышленнику достаточно вызвать короткое замыкание в одной камере, чтобы обесточить всю систему.
СПЕЦИФИКАЦИЯ
- Количество розеток: 8
- Количество входов питания: 2
- Максимальное напряжение питания: DC 0 … 24 V (parasti 12 V)
- Максимальный ток питания: 5,6 А
- Максимальный выходной ток: 0,7 А
- Тип предохранителя: полимер
- Тип входного разъема питания: разъем 2,1/5,5 мм / кабельные клеммы
- Тип выходного разъема питания: кабельные клеммы
- Рабочая температура/относительная влажность: -40°C … 45°C / < 95%
- Размеры (Ш x В x Г): svars 116 x 46 x 25 мм / 90 г
Конструкция корпуса позволяет крепить распределитель на стену или мачту, например, с помощью кабельной стяжки:
Питание камеры. Кабель видеонаблюдения YAP75-0.59/3.7+2×0.5 имеет две жилы сечением 0,5 мм². Теоретическое сопротивление составляет 3,4 Ом/100 м. Производитель кабеля указывает 5,5 Ом/100 м. Питание камеры 12 В через кабель YAP75 и возможность падения напряжения до 11 В позволяют передавать питание на расстояния, указанные в таблице. Это максимальные расстояния, на которые можно подключить камеры 12 В с помощью кабеля YAP-75-0.59/3.7+2×0.5.
- М: Сопротивление R=3,4 Ом/100 м, Сопротивление R=5,5 Ом/100 м
- 1: 98 метров, 60 метров
- 6: 22 метра, 14 метров
Несомненным преимуществом использования LZ-8/POL в системах видеонаблюдения с централизованным питанием является дополнительная защита от саботажа. При отсутствии индивидуальной защиты каждого канала питания злоумышленнику достаточно вызвать короткое замыкание в одной камере, чтобы обесточить всю систему.
