Комплект буферов для 16 IP-коммутаторов Po 16P+2G камер ATTE IPUPS-16-20-H
Буферный комплект для 16 IP-камер во внутреннем корпусе ABOX-H (2 аккумулятора по 18 А·ч + NVR), блок питания мощностью 144 Вт (2 x 72 Вт), 18-портовый коммутатор PoE (16xPoE 10/100 Мбит/с + 2xGigabit Uplink), электронные предохранители типа IPUPS-16-20-H
Цель
ИПУПС-16-20-Н Готовый комплект, предназначенный для буферизации питания IP-системы видеонаблюдения, состоящей из 16 IP-камер. Электронная защита выходов PoE обеспечивает бесперебойную работу всей системы в случае короткого замыкания или перегрузки отдельных ветвей питания, а также автоматическое восстановление напряжения после устранения неисправности. Устройство применяется в системах, требующих повышенной пропускной способности сети, например, для видеонаблюдения в формате 4K Ultra HD.
Буферные комплекты с коммутатором PoE Предназначены для использования с IP-камерами и другими сетевыми устройствами, работающими по стандартам PoE 802.3at/af и PoE PASSIVE. Установка подходящих аккумуляторов обеспечивает бесперебойную работу системы питания при периодических отключениях электроэнергии.
Внутренние корпуса серии ABOX — удобное решение для эстетичного монтажа устройств и кабельной разводки внутри зданий. Все корпуса изготовлены из листовой стали и покрыты полуматовой белой порошковой краской. Производство на современной производственной линии обеспечивает высочайшее качество и точность. Каждый корпус оснащен винтовым замком, съемной дверцей и износостойким выключателем. Доступные модели имеют специальную схему расположения отверстий 10,8 мм, совместимую с монтажными отверстиями встроенных модулей. Системное решение позволяет монтировать выбранные устройства вертикально или горизонтально в любую просверленную часть корпуса.
Основные характеристики и функции:
- поддержка камер 4K Ultra HD
- опция буферизованного источника питания для 16 приемников PoE 802.3at/af или ПАССИВНЫХ
- электронный предохранитель для каждого канала PoE отдельно (автоматический возврат)
- возможность отключения питания на портах PoE
- четкая оптическая индикация состояния питания и передачи данных
- Мощность до 40 Вт на портах PoE (LAN_1–LAN_8)
- Простой и быстрый запуск без необходимости настройки параметров
- Высокий КПД силового модуля (90%)
- Доступны два значения напряжения питания: 12 В постоянного тока и 48 В постоянного тока.
- Простой и быстрый монтаж благодаря модульной конструкции
- Простота расширения и масштабируемости системы за счет добавления дополнительных коммутаторов серии xPoE IP и IPB IPUPS
- Модули могут быть установлены в любом отверстии корпуса (растровая система)
- Место для двух аккумуляторов емкостью 18 Ач
- Место для видеорегистратора (NVR)
- Возможность хранения запасных кабелей внутри кейса
- Кабельные вводы на задней панели корпуса
- Расстояние от стены/поверхности крепления
В комплект входит:

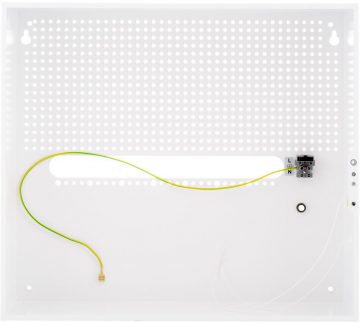

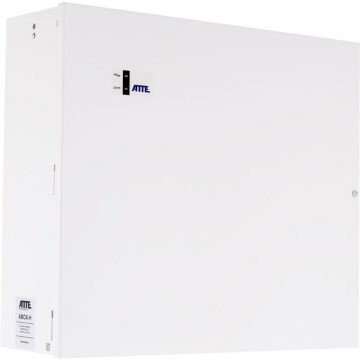

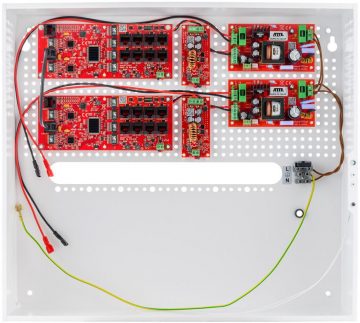

- 1x чехол ABOX-H
- 2 блока питания АУПС-70-120-ОФ
- 2x преобразователя ASUC-100-480-OF
- 2x коммутатора xPoE-10-20-OF
Примечания:
- батарейки не входят в комплект
- Максимальные габариты устанавливаемого в корпус регистратора: 390x390x60 мм

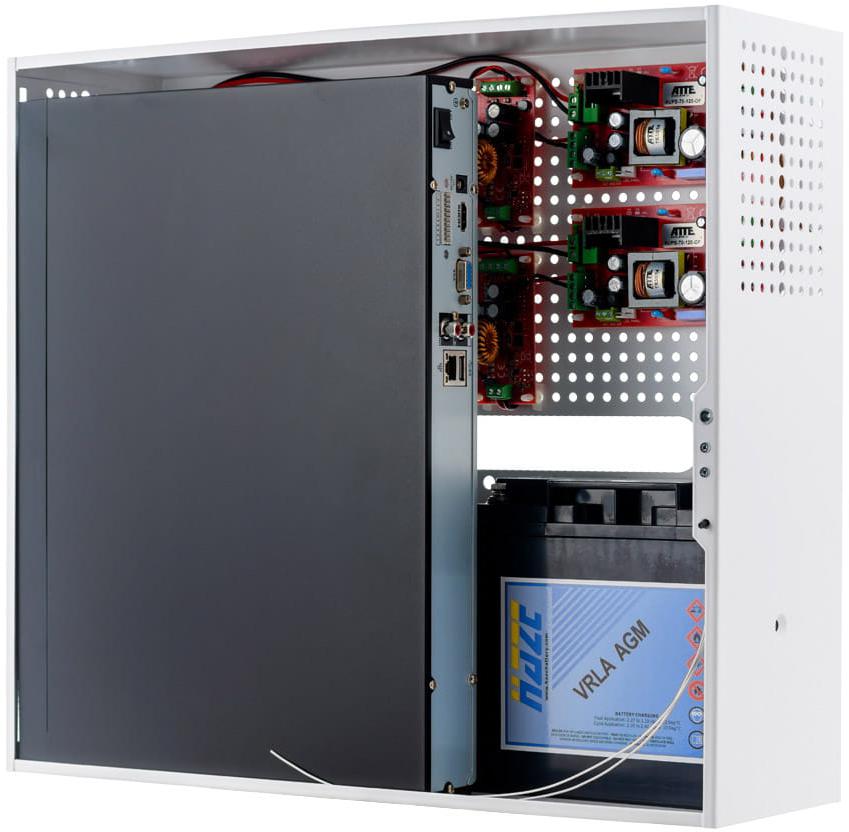

- На фото с регистратором NVR показан пример конфигурации устройств в корпусе ABOX-H.
Технические характеристики
| LAN-порты | 18 портов RJ45 (16xLAN+PoE 10/100 Мбит/с, 2x Gigabit UpLink) |
| Поддерживаемые приемники PoE (стандартная/максимальная мощность) | 802.3af — до 15,4 Вт LAN_1—LAN_8 (Vin > 48 В пост. тока) 802.3at — до 30 Вт LAN_1—LAN_8 (Vin > 48 В пост. тока) PoE PASSIVE — до 40 Вт LAN_1—LAN_8 |
| Выходы PoE (стандартный / режим питания) | LAN_1…LAN_8PoE PASSIVE, B režīms (4,5+) (7,8-) |
| Защита выхода PoE (перегрузка/короткое замыкание) | LAN_1…LAN_80.75A / электронный (автоматический возврат) |
| Микропереключатели SW1 (DIP-переключатель) | коммутаторы 1–8 «PoE ON/OFF» — питание PoE на портах LAN_1–LAN_8 |
| Источник питания (тип) | переключаемый ИИП / 2x АУПС-70-120-ОФ |
| Защита выхода блока питания (перегрузка/короткое замыкание) | 9А (каждый блок питания отдельно), электронный (после короткого замыкания может потребоваться перезапуск блока питания) |
| Тепловая защита блока питания | TSD (тепловое отключение) 130°C, требуется перезапуск |
| Диапазон входного напряжения источника питания / защита входа | Предохранитель 180–240 В переменного тока / T3,15 А в блоке питания |
| Выходная мощность источника питания (постоянная) | 2 x 72 Вт (144 Вт), динамически распределяется с зарядкой аккумулятора (выходная мощность имеет приоритет) |
| Эффективность блока питания | 90% при 120 Вт |
| Выходное напряжение блока питания | 12 В +/-15% |
| Выходное напряжение PoE (питание камеры) | 48 В +/- 2% |
| Бюджет мощности для выходов PoE (максимальный) | 130 Вт |
| Батарейки / место в кейсе | 2 аккумулятора по 12 В (гелевые или AGM) / 2 аккумулятора по 18 Ач |
| Ток зарядки одной батареи | 1А/2А (выбирается перемычкой JP1) |
| Защита цепи аккумуляторной батареи | Предохранитель F6.3A F2 |
| Защита аккумулятора | отсоединение аккумулятора, если напряжение ниже 10,2 В |
| Выходная мощность сигнала блока питания / нагрузочная способность / тип | OUF — нет выходного напряжения, ACF — нет напряжения 230 AC / 50 мА / OC (открытый коллектор) |
| Сборка кузова | настенный монтаж, монтажные отверстия 6 мм |
| Диапазон температур Рабочая температура | -10°C…+40°C |
| Установка устройств внутри корпуса | системное отверстие 4,8 мм с шагом 10,8 мм |
| Корпус (тип / материал / цвет / защита / кабельный ввод) | ABOX-H / металл / белый / защита от вскрытия / задняя часть корпуса, расстояние до стены |
| Размеры / вес нетто / класс защиты | 400x450x140 мм / 4,7 кг / IP20 |
8 мм
