CAMSAT CDS-6IP 3PoE
Основные функции
- 3 порта PoE+ питает 3 IP-камеры напрямую от радиомодуля
- Энергоэффективность 90 Вт с источником питания 48 В/2 А
- Пропускная способность 63 Мбит/с – сумма всех потоков видеобитрейта
- Дальность радиосвязи 2 км (с антеннами в зоне прямой видимости)
- 16 IP-камер по беспроводной связи - Трансляции с 16 IP-камер
- Режим радиомоста PP Используя два радиомодуля семейства CDS-6IP, можно подключить две системы видеонаблюдения.
- режим P-MP — один приемник может принимать потоки от восьми передатчиков
- Несколько вариантов питания — каждое устройство может питаться от:

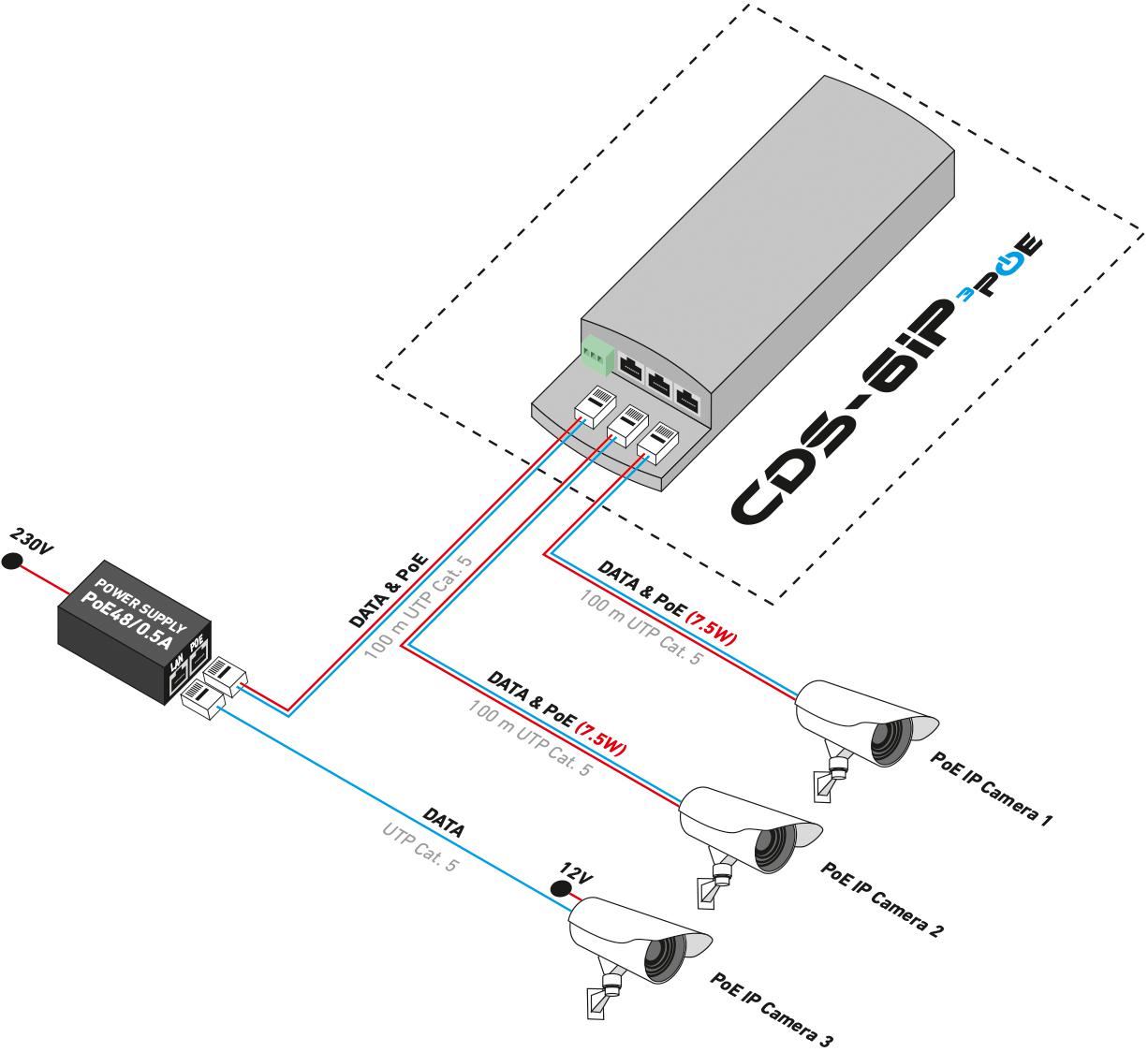

- от коммутатора PoE (802.3at/af) и от пассивного или активного источника питания PoE
- 48 В постоянного тока и 12–24 В постоянного тока
- iCAMSAT-OS без потери кадров - Потоки HD и 4K-изображений — это непрерывная передача огромного количества изображений. Специальные видеостандарты iCAMSAT-OS обеспечивают непрерывную передачу HD-изображений без потери кадров.
- Очень простые настройки – систему можно запустить, задав всего 2 параметра
- Совместимый с любым беспроводным модулем из семейства CDS-6IP
Описание
Радиоустройство CDS-6IP 3PoE Предназначен для двусторонней передачи всех данных между IP-камерами и IP-сетью, в которой расположен регистратор или система видеозаписи VMS. Поддерживаются камеры с разрешением до 16 Мп и битрейтом до 63 Мбит/с.
Устройство CDS-6IP 3PoE — это двунаправленное устройство, которое прозрачно передает все данные между сетями. Необязательно назначать IP-адреса того же семейства, что и камера. Радиоустройства должны иметь те же IP-адреса, что и беспроводное соединение.

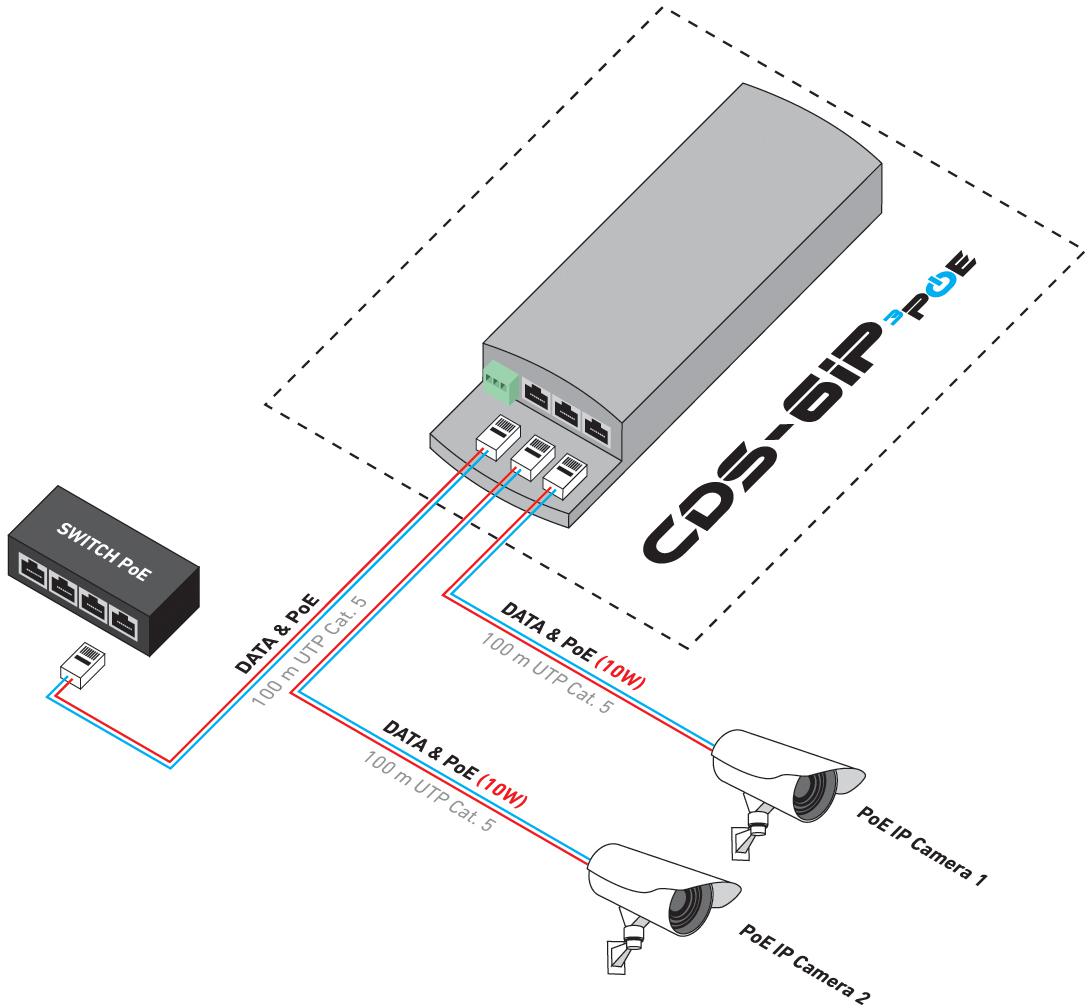

Радиомодуль CDS-6IP 3PoE совместим с любым коммутатором PoE стандарта 802.3at/af и поэтому может питаться непосредственно от коммутатора.
Высокоэффективная беспроводная передача данных для IP-камер
Благодаря комплекту CAMSAT, состоящему из двух устройств CDS-6IP 3PoE, можно организовать беспроводное соединение между сетевым регистратором и несколькими IP-камерами со скоростью передачи данных до 60 Мбит/с. Благодаря топологии «звезда» (точка-многоточка) к одному приемнику можно подключить несколько передатчиков, что значительно снижает затраты на установку. При передаче по схеме «точка-точка» радиомодуль обеспечивает беспроводное подключение до 16 IP-камер.
с блоком питания для 3 IP-камер

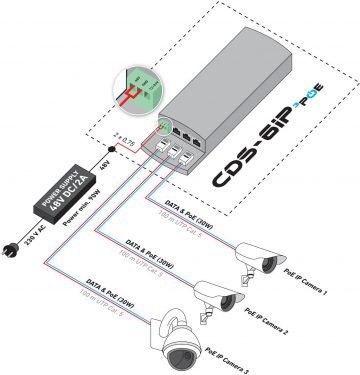

3x PoE+ означает экономию и более быструю установку. В комплект входит блок питания мощностью 24 Вт, обеспечивающий питание IP-камер общей мощностью 15 Вт. Для более мощных камер достаточно подключить блок питания постоянного тока 48 В с соответствующей токовой нагрузкой, например, ZS-48V/2A. Беспроводная система CDS-6IP 3PoE оснащена портами PoE стандарта PoE 802.3at/af мощностью 30 Вт на порт, что обеспечивает эффективность до 90 Вт и позволяет подключать даже очень большие IP PTZ-камеры.
Спецификация
| Технические параметры | |
| Разрешение | до 16 мегапикселей |
| Пропускная способность на расстоянии 100 м | Скорость передачи 63 мегабита |
| Пропускная способность на расстоянии 500 м | Скорость передачи 60 мегабит |
| Пропускная способность на расстоянии 1000 м | Скорость передачи 48 мегабит |
| Пропускная способность на расстоянии 2000 м | |
| Порты | 3x RJ-45 Ethernet 10/100M с PoE+ |
| стандарт PoE | IEEE 802.3at Тип 2 (длина кабеля до 100 м) |
| Эффективность мощности PoE | 90 Вт (30 Вт/порт) |
| Панель действий | 5150-5875 МГц |
| Скорость передачи | 300 м 2×2 СНАРУЖИ |
| Режимы работы | ВИДЕОМОСТ — предназначен для работы с IP-камерами, MASTER — как точка приема (AP), SLAVE — как точка приема Передача (Клиент) |
| Коэффициент усиления антенны | 14 дБи MIMO (угол антенны H-60°). |
| Мощность радио | 27 дБм (0,5 Вт ЭИИМ) |
| Модуляция | цифровая модуляция OFDM, которая работает даже через небольшие препятствия |
| Шифрование передачи | 64/128/152 бит WEP, WPA, WPA-PSK, WPA-2-PSK |
| Диапазон радиосвязи | 2000 м LOS (при наличии оптической прямой видимости антенн) |
| Класс защиты входа | IP65 (устойчивость к внешним воздействиям) (атмосфера) |
| Размеры | 246x89x48 [мм] |
| Питание от коммутатора PoE | ДА (через порт 1) |
| Источник питания | 12-24 В постоянного тока |
