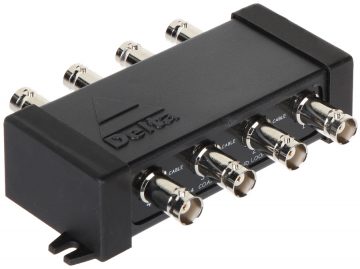

ВИДЕОРАЗДЕЛИТЕЛЬ D-SEP/HD-4

ВИДЕОРАЗДЕЛИТЕЛЬ D-SEP/HD-4

Ключевые особенности

• Стандарт:
• AHD – 5 мегапикселей,
• HD-CVI – 8 Мп 4K UHD,
• HD-TVI – 5 Mpx,
• CVBS & PAL / NTSC
• Тип устройства: Пассивный
• Количество входов: 4 шт. Разъём BNC
• Количество выходов: 4 шт. Разъем BNC

Предполагаемое использование

Устройство изоляции контура заземления D-SEP/HD-4 — пассивное устройство, устраняющее или снижающее помехи сигнала, возникающие из-за разности потенциалов между устройствами и токов, протекающих через заземление. Устройство обеспечивает гальваническую развязку и предназначено для приложений, использующих следующие стандарты сигналов: AHD, HD-CVI, HD-TVI и PAL. D-SEP/HD-4 состоит из 4 независимых (гальванически развязанных) каналов. Каждый вход защищён специализированным TVS-диодом.

Примечание! Для устройства D-SEP/HD-4 требуется правильное подключение: Кабель (разъём BNC) – сигнал с камеры (линия передачи), Устройство (разъём BNC) – регистратор, монитор.

Технические характеристики

• Тип устройства: Пассивный
• Количество записей: 4 шт. разъема BNC
• Количество выходов: 4 шт. разъема BNC
• Входное сопротивление: 75 Ом
• Выходное сопротивление: 75 Ом
• Гальваническая развязка между входами и выходами: 50 В постоянного тока
• Гальваническая развязка между отдельными каналами: > 2000 В
• Пропускная способность: 200 МГц
• Источник питания: Нет
• Режим работы Температура: -20 °C … 55 °C
• Масса: 0,12 кг
• Размеры: 103 x 78 x 30 мм
• Гарантия: 2 года

Стандартный

• AHD-5MP
• HD-CVI — 8 МП 4K UHD
• HD-TVI — 5 МП
• CVBS-PAL/NTSC

Ослабление

• 4,43 МГц при 0,37 дБ
• 11 МГц @ 0,47 дБ
• 21 МГц при 0,62 дБ
• 38 МГц @ 0,93 дБ
• 42 МГц @ 0,93 дБ
• 67,5 МГц @ 1,16 дБ

Вход безопасности

• ESD, IEC 61000-4-2, ±30 кВ контакт, ±30 кВ воздух
• EFT, IEC 61000-4-4, 40 А (5/50 нс)
• Молния, IEC 61000-4-5, 30 А (tP=8/20 мкс)
