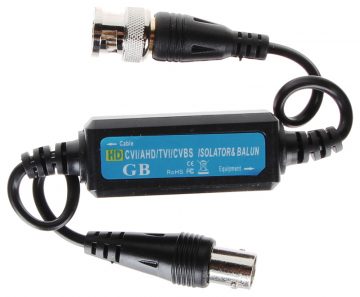

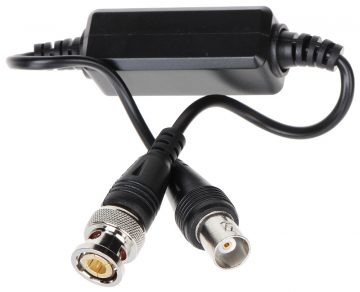

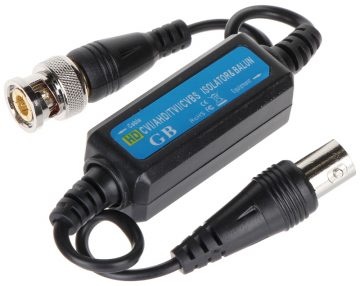

РАЗДЕЛИТЕЛЬ ВИДЕО D-SEP/HD
Основные функции
- Гальваническая развязка между входами и выходами: 25 В постоянного тока
- Полоса пропускания: 200 МГц
- Источник питания: Нет
- Рабочая температура: -20 °C & 55 °C
- Вес: 0,032 кг
- Размеры: 49 x 20 x 17 мм
Цель
Изолятор контура заземления D-SEP/HD — это пассивное устройство, которое устраняет или уменьшает помехи сигнала, возникающие из-за разности потенциалов между устройствами и токов, протекающих через заземление. Устройство обеспечивает гальваническую развязку и предназначено для приложений, использующих следующие стандарты сигналов: AHD, HD-CVI, HD-TVI, PAL.
Внимание! Для устройства D-SEP/HD требуется правильное подключение: Кабель (разъем BNC) – сигнал камеры (линия передачи), Устройство (разъем BNC) – диктофон, монитор.
Технические характеристики
- Тип устройства: Пассивный
- Количество записей: 1 шт. разъем BNC
- Количество выходов: 1 шт. BNC-разъем
- Входное сопротивление: 75 Ом
- Выходное сопротивление: 75 Ом
- Гальваническая развязка между входами и выходами: 25 В постоянного тока
- Пропускная способность: 200 МГц
- Кормление: Никто
- Рабочая температура: -20 °C … 55 °C
- Масса: 0,032 кг
- Размеры: 49 х 20 х 17 мм
- Гарантия: 2 года
Стандартный
- AHD – 4 Мп
- HD-CVI – 4 Мп
- HD-TVI – 5 Mpx
- CVBS-PAL/NTSC
Ослабление
- 4,43 МГц @ 0,34 дБ
- 11 МГц при 0,42 дБ
- 11 МГц @ 0,42 дБ
- 42 МГц при 0,91 дБ
- 67,5 МГц при 1,01 дБ
9 МГц 9 МГц 8 .0 . дБ
