Цель

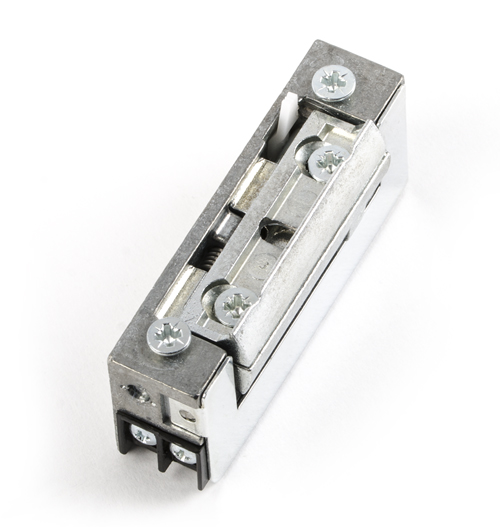

Ригель R5 предназначен для дистанционного открывания левых, правых и двустворчатых дверей. Работает с защёлкой или ригельным механизмом.
Для адаптации защёлки R5 к работе с дверями из алюминиевого и ПВХ-профиля высота электромагнитной защёлки уменьшена с 21 мм в версии R4 до 16,5 мм в версии R5. Смещение оси вращения ригеля вниз позволило реализовать эффект кругового движения ригеля, что позволяет устанавливать электромагнитную защёлку с меньшим зазором в дверной коробке.
Преимуществом защёлки являются её небольшие габариты, симметричность, вариант которой можно определить как для левых, так и для правых дверей, а также увеличенный рабочий объём, благодаря чему всегда есть правые и хорошие стороны. Створка R5 может быть собрана с «Elektra Plus» для стандартных покрытий.
Симметричная конструкция и небольшие габариты позволяют использовать его в системе раздвижных ворот.
Защелка R5 может работать с домофоном во всех типах входных дверей.
Изготовлен из материалов, устойчивых к коррозии, поэтому его можно защитить от атмосферных воздействий и покраски.
Заблокировать версию
С замком – работает так же, как базовая версия с дополнительными функциями замки-защелки функция – перемещение рычага замка позволяет открыть дверь навсегда, так как защелка замка работает в исходном положении. p>
Данная версия может использоваться в помещениях, где необходимо временно отпирать дверь, например, в офисах, служебных помещениях в рабочее время (помещения общего пользования). После окончания рабочего времени защёлка может быть заблокирована, после чего доступ контролируется домофоном.
Для описания работы переключателя используется тихий жужжащий звук.
Технические данные
Внешние размеры кузова:16,5 х 29 х 68 мм
масса:допустимое давление на дверь:
0,1 кг >30 Н (3 кг)
допустимая нагрузка двери, действующая на защелку:3000 Н (300 кг)
номинальное напряжение U:24 ± 2 В
допустимое время непрерывной работы:30 мин. позволяет регулировать диапазон расстояний с шагом 3 мм:
п>
