Комплект Energy FDS & FAAC 392 24 В для двухсторонних ворот длиной 5 м
В комплект входит:

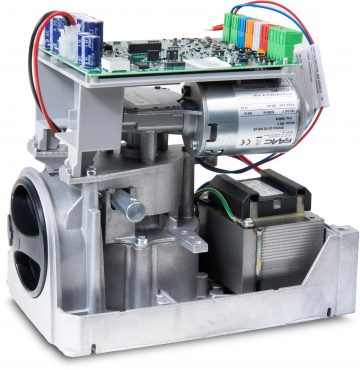

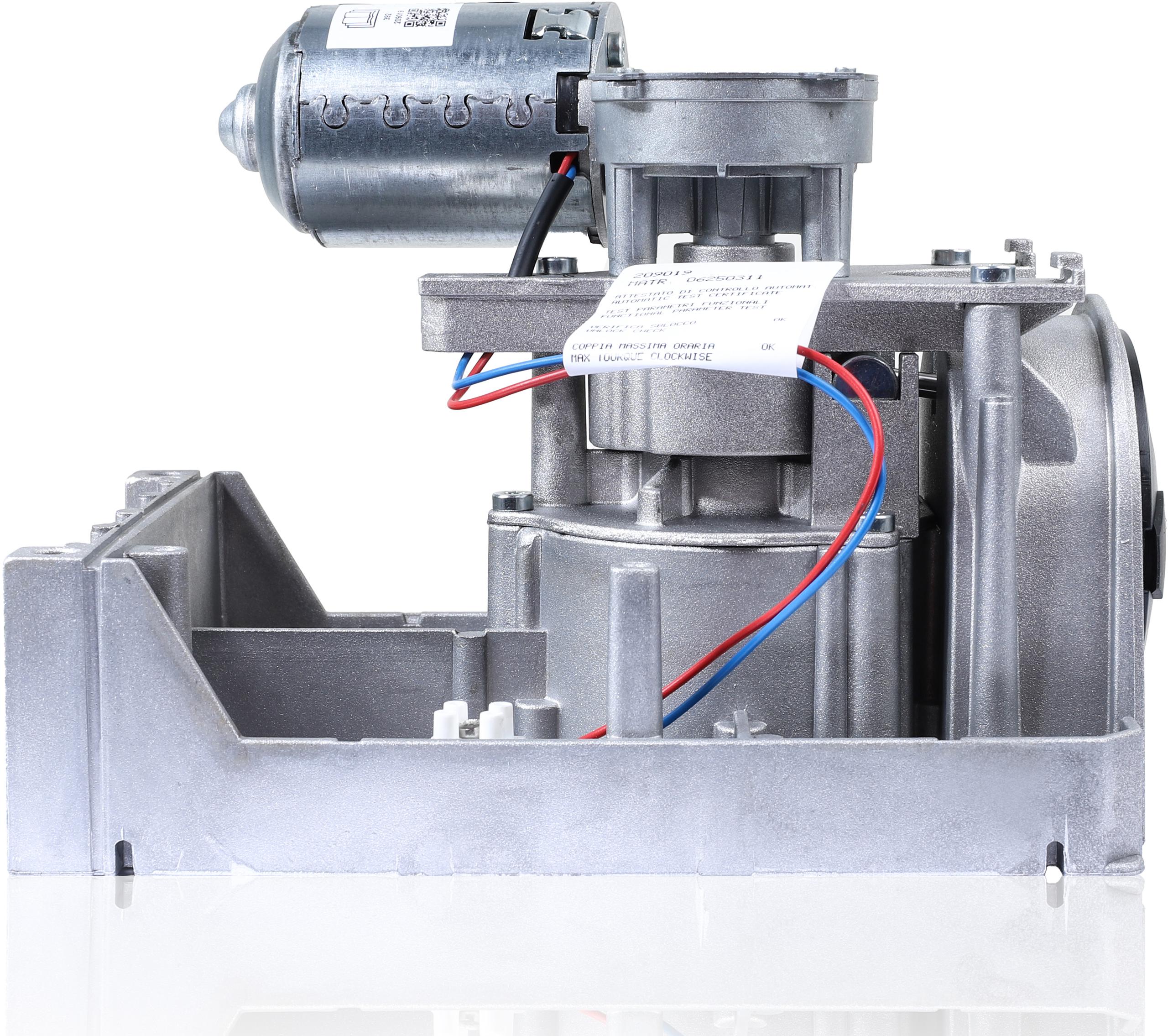

- Привод FAAC 392E с шарнирным рычагом и встроенным блоком управления
- Шарнирный привод FAAC 392
- 2 концевых выключателя открытия (полумесяцы)
- 2 концевых выключателя закрытия (полумесяцы)
- Радиомодули XF FDS
- 1 шт. пульт дистанционного управления XT4 FDS LR
- Пара фотоэлементов XP20BD
- Крепления для столбов и створок ворот с монтажными штифтами для приводов

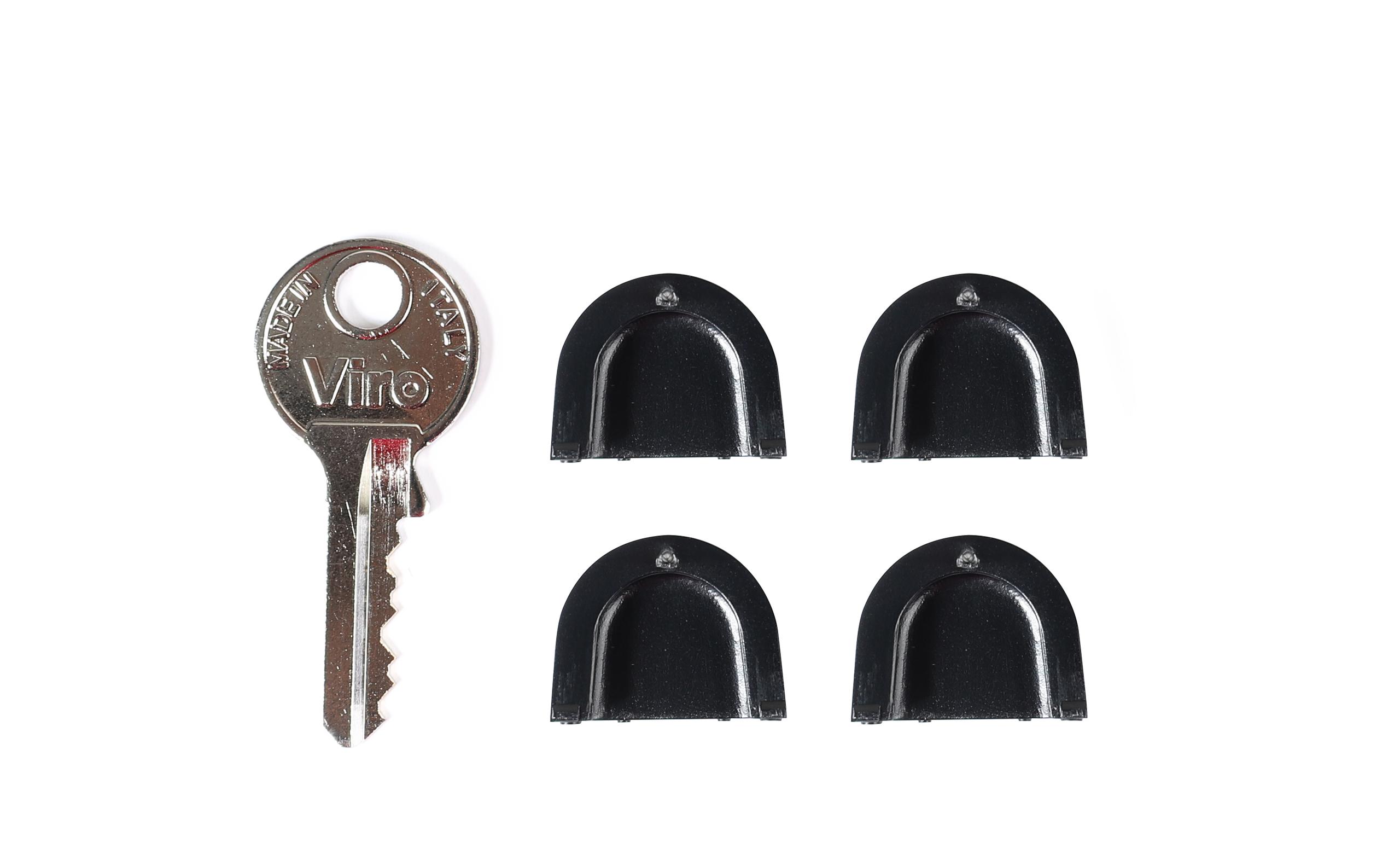

- Ключи аварийного разблокирования

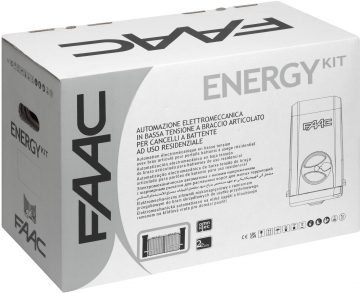

- Оригинальная упаковка FAAC
Предполагаемое использование
Полный комплект электромеханических приводов с шарнирными тягами для распашных ворот в жилых домах. Подходит для створок длиной до 2 метров (или 2,5 метра с электромагнитным замком). Максимальный вес одной створки не должен превышать 300 кг. Стартовый комплект FAAC Energy 392идеальное решение для широких ворот, позволяющее управлять воротами со свободным проемом до 5 метров.
Основные характеристики:
- Компактный, элегантный дизайн. Ширина — самый важный размер — не превышает 185 мм!
- Простая установка. Шарнирный рычаг обеспечивает большую гибкость использования, позволяя устанавливать даже на широких столбах.
- Благодаря самоблокирующемуся приводу нет необходимости устанавливать электромагнитные замки. В случае отключения электроэнергии простая в использовании система разблокировки (с персональным ключом) позволяет открывать и/или закрывать ворота.
- Встроенные механические замки: нет необходимости устанавливать механические замки для открывания и закрывания.
- Новый блок управления E034S с широким набором опций
- Резервная батарея гарантирует работу в случае отключения электроэнергии (доступна как опция).
- Для обеспечения правильной работы убедитесь, что расстояние между петлями ворот и любым концом стены или забора превышает 725 мм.
- Приводы оснащены простой в использовании и безопасной системой разблокировки, которая позволяет открывать и закрывать створки ворот с помощью секретного ключа в случае отключения электроэнергии или выхода из строя привода.
Инновационное устройство управления E034
- НОВЫЙ УПРОЩЕННЫЙ ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС
- Программирование устройства управления с помощью кнопок и дисплея.
- Диагностика с использованием светодиодов и дисплея.
- Возможность настройки 1 или 2 приводов.
- Диапазон медленного действия при закрывании и открывании точно и индивидуально регулируется для каждой створки.
- Технология 2EASY для аксессуаров BUS
- 1 программируемый выход.
- Запуск и закрытие цикла.
- Радио Сакари ФДС – безопасность и отсутствие возможности клонирования пульта ДУ
- Дополнительное оборудование (необходимо приобрести): Модуль XLC, что снижает энергопотребление до 0,5 Вт в режиме ожидания

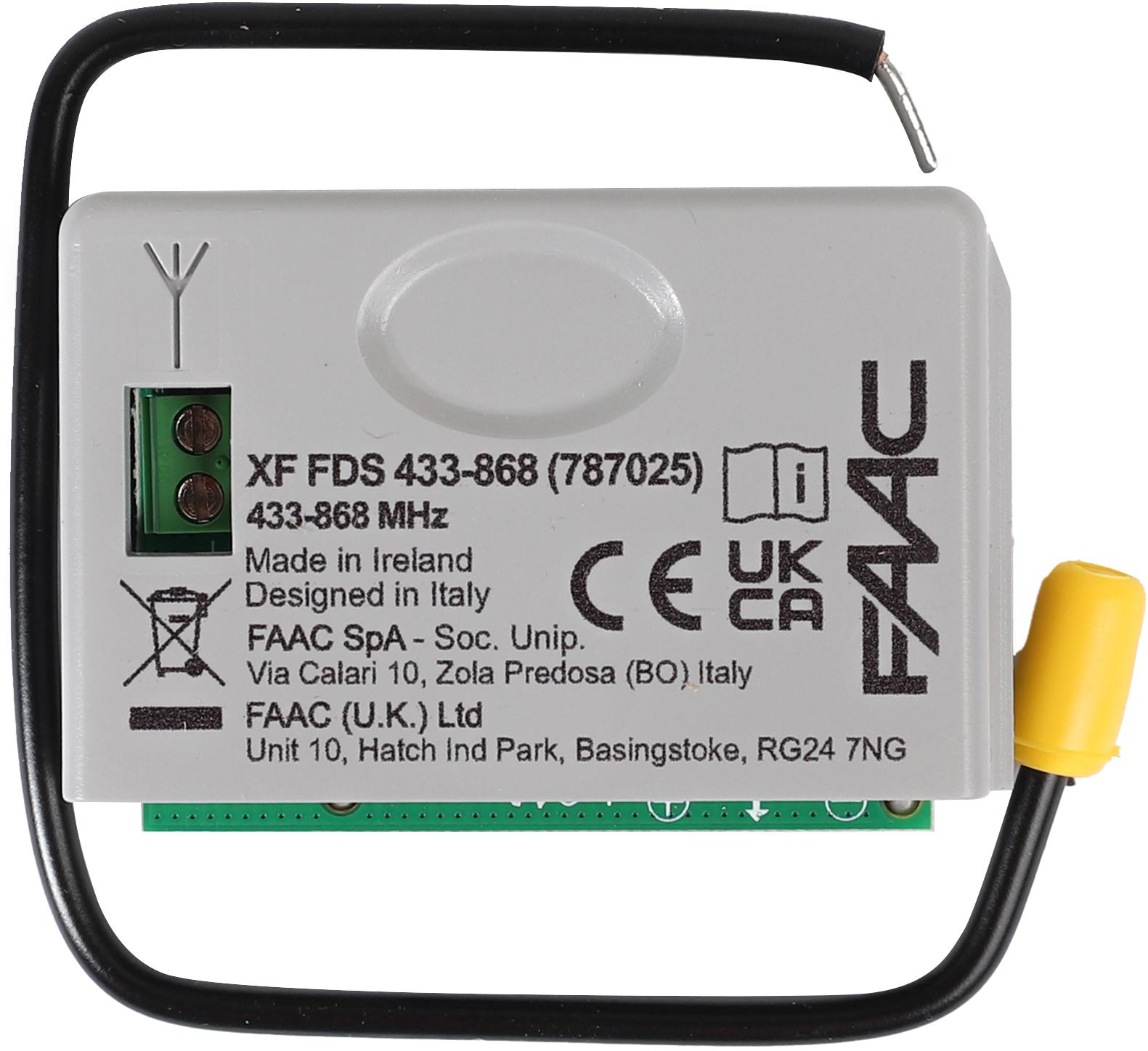

Радиомодули FAAC XF FDS 433-868
Радиомодуль XF FDS 433-868 МГц совместим с пультами дистанционного управления дальнего радиуса действия FAAC XT2 / XT4 433-868 МГц FDS.
Совместимо с электронными блоками управления FAAC, оснащенными универсальной системой декодирования FDS, которую можно распознать по специальному логотипу.

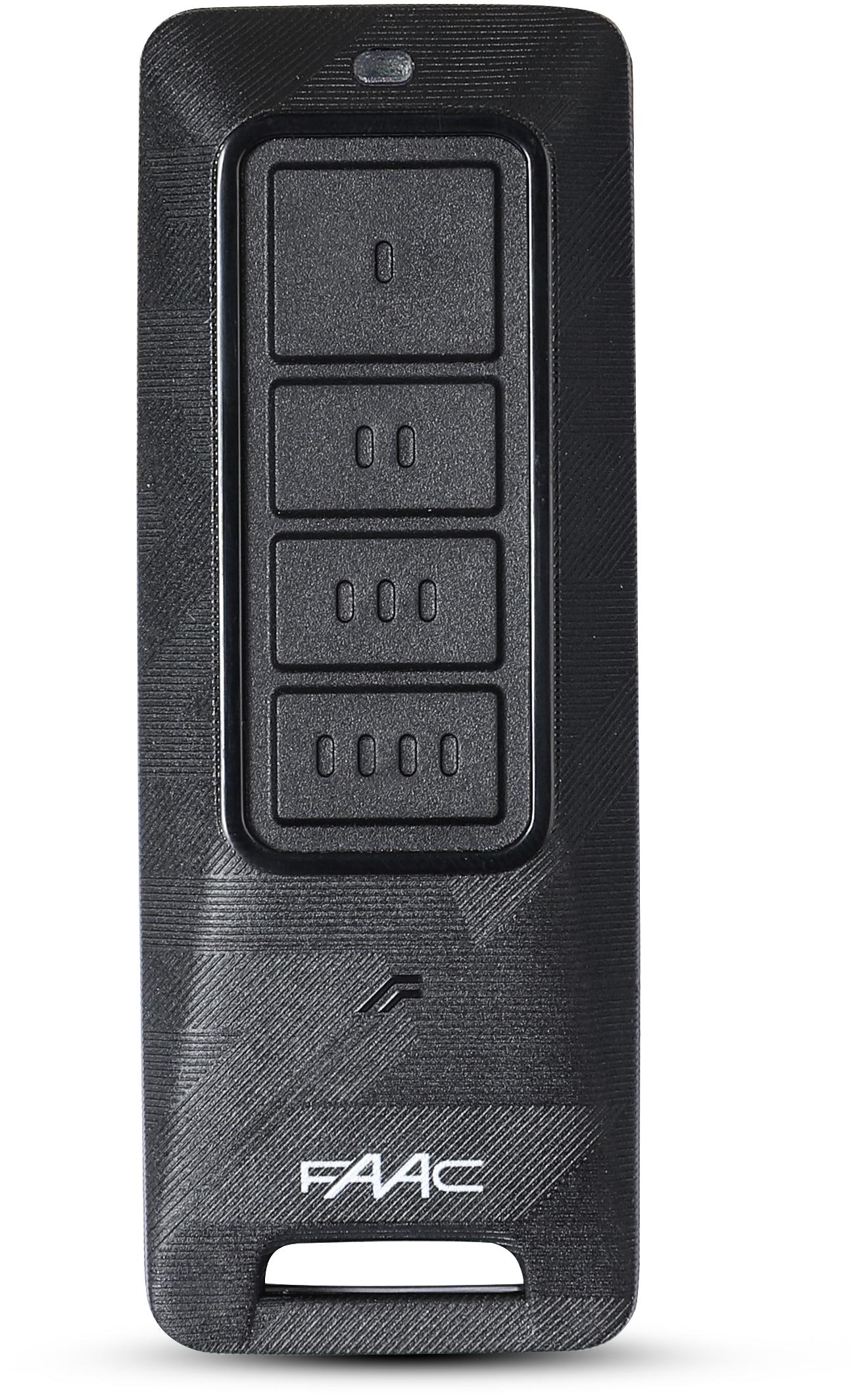

Пульт дистанционного управления FAAC XT4 FDS 433-868 SLH LR (большой радиус действия)
Пульты дистанционного управления FAAC XT4 FDS имеют максимальную защиту от клонирования. Это обеспечивается передовой схемой безопасности, основанной на аппаратных технологиях. Безопасное хранилище (Сертификат PSA – уровень 3) и TrustZone, что является самым передовым способом защиты цифровых финансовых транзакций и высокозащищенных устройств/сетей Интернета вещей (IoT).
FDS (цифровая подпись FAAC) — радиопротокол на основе частотной модуляции с максимальными характеристиками по дальности связи и времени автономной работы; передача радиосигнала обеспечивается симметричным алгоритмом шифрования AES-128 с ключом длиной 128 бит. Подлинность брелока подтверждается персонализированной цепочкой сертификатов безопасности FAAC.

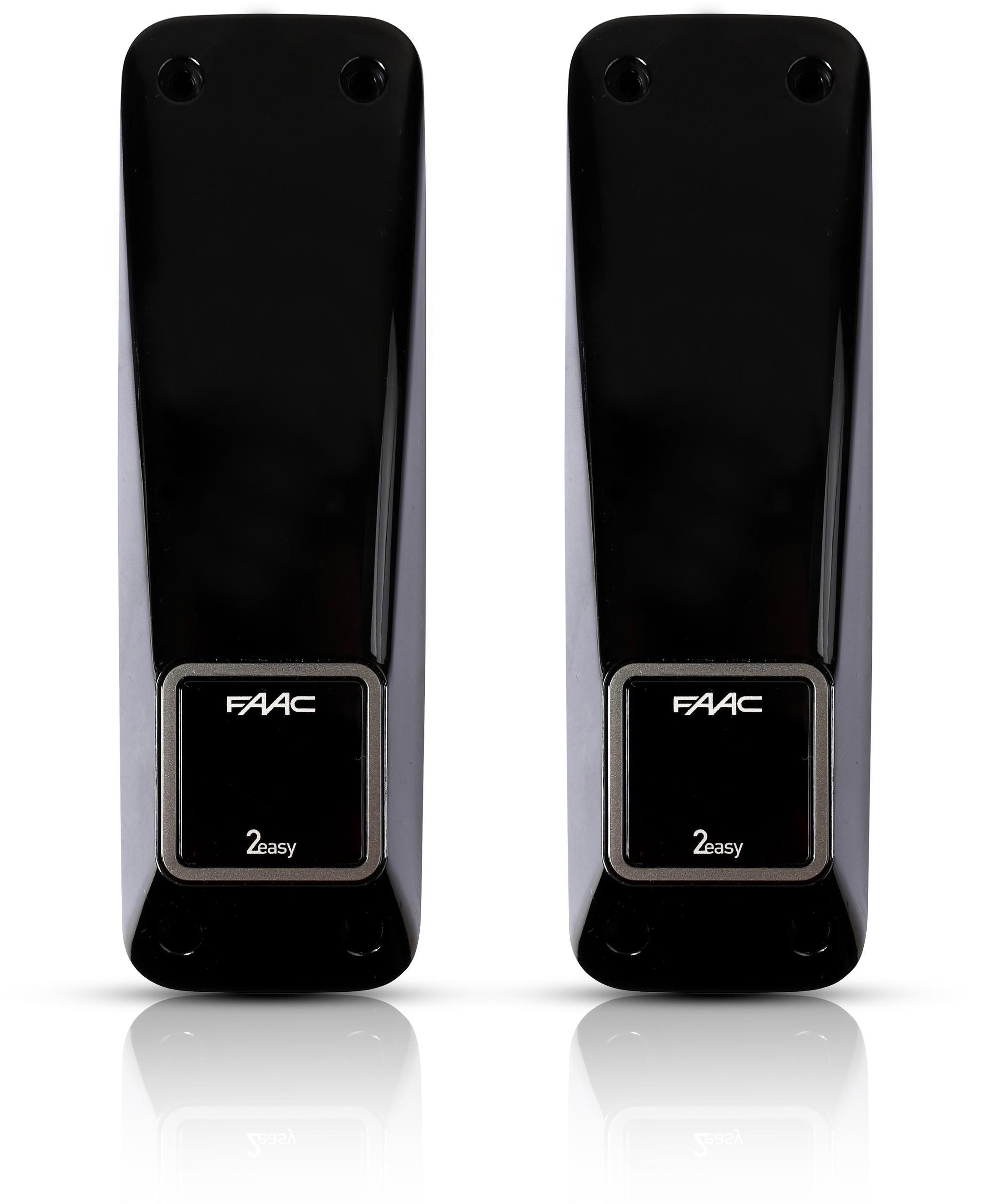

Фотоэлементы XP20BD - двухпроводные
- Накладной монтаж или специальная установка в колонне
- Направленный фотоэлемент с регулируемым углом обзора
- Радиус действия до 20 м
- Класс защиты: IP 54
- Автоматическая вертикальная калибровка
- Система с шиной питания BUS, имеющей только два неполяризованных провода
- Возможность установки до 16 пар фотоэлементов в одной системе

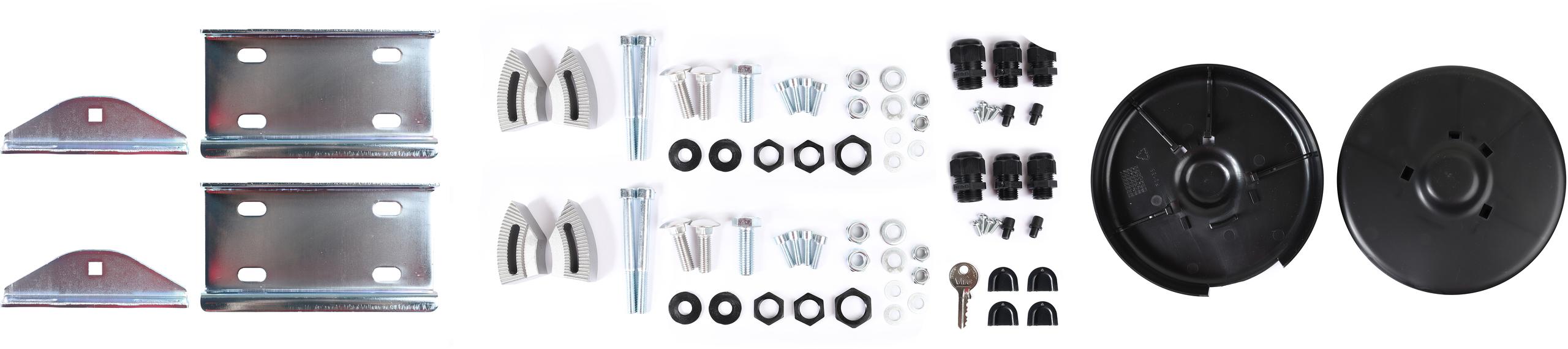

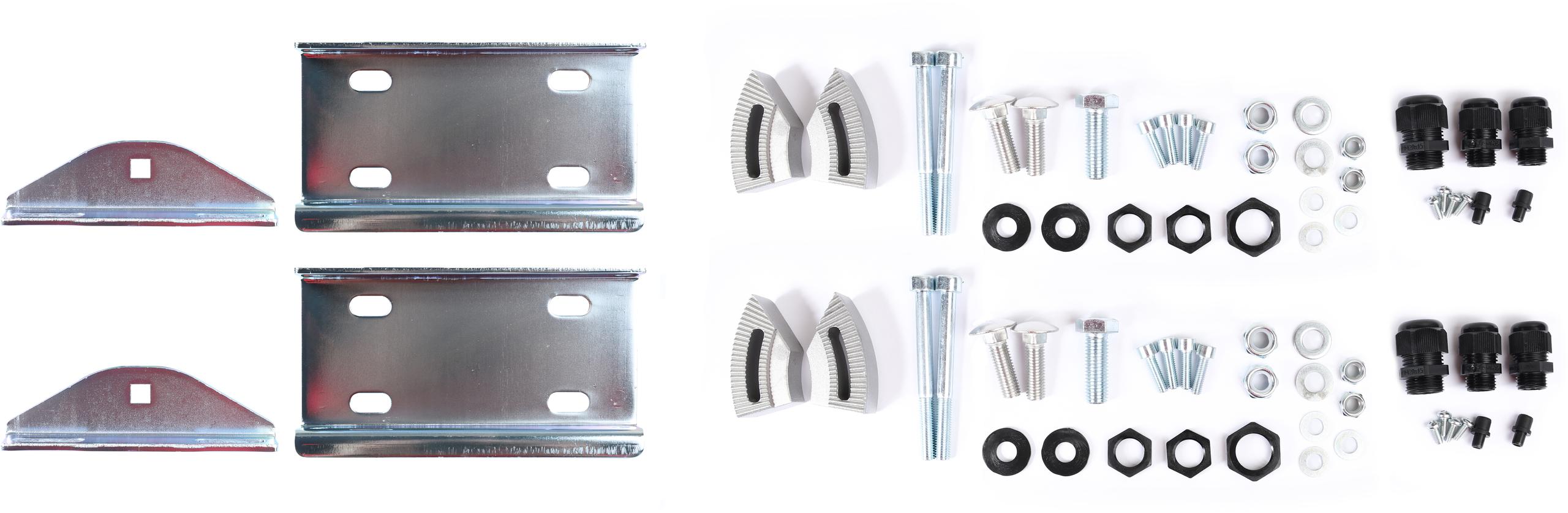

Монтажные аксессуары
Технические характеристики:
- Напряжение питания: 220-240 В переменного тока 50/60 Гц
- Тип двигателя: С щетками, 24 В постоянного тока
- Макс. сила тяги: 300 Нм
- Макс. угловая скорость: 8,5°/сек.
- Макс. угол открывания створки: 120°
- Температура окружающей среды во время эксплуатации: -20°С ÷ + 55°С
- Степень защиты: IP44
- Частота использования: непрерывный

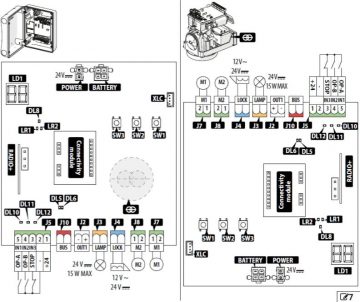

Спецификация блока управления E034S
- Отображать: ДА
- УДАРЫ: ДА
- Вход СТОП: ДА
- Мощность лампы: ДА (24 В)
- Выход электрозамка: ДА
- Приемник OMNIDEC с 3-контактным входом: ДА
- Программируемый выход (OUT 1): ДА
- Количество логик операций: 7
- Регулировка мощности: Да (диапазон: 1-50, регулируется отдельно для каждой створки F1, F2)
- Регулировка скорости открытия/закрытия: Да (диапазон: 1–10, одинаково в обоих направлениях для обеих створок)
- Ручной привод (N1, N2):ДА
- Расстояние замедления при открытии:Да (диапазон: 0-99, регулируется отдельно для каждой створки r1, r2)
- Расстояние замедления при закрытии:Да (диапазон: 0-99, регулируется отдельно для каждой створки r1, r2)
- Регулировка задержки срабатывания затвора при открытии (Od):Да (диапазон: 00-1,3)
- Регулировка задержки срабатывания затвора при закрытии (Od):Да (диапазон: 00-1,3)
- Легкое прикосновение: ДА
- Легкий старт: ДА
- Регулировка времени паузы ОТКРЫТОГО (PA): Да (диапазон: 00–9,5)
- Регулировка времени паузы OPEN B (PB): Да (диапазон: 00-9,5)
- Функция затвора: ДА
- Регулировка чувствительности противосжатия - обнаружения препятствий (EC): Да (диапазон: 00-10)
- Функция самообучения: ДА
- Совместимость с FSD (с использованием OMNIDEC): ДА
- Совместимость Simply Connect: ДА

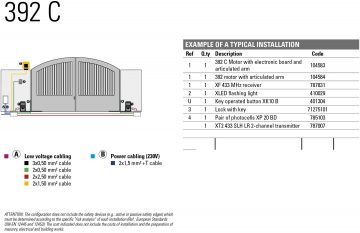

Стандартная автоматизация:
ВНИМАНИЕ!
Приводы ворот, как и все изделия, которые НЕТ закрыты заглушкой, и поэтому при их установке необходимо вносить изменения в электроустановку здания – согласно закону, предназначены только квалифицированному установщику при наличии соответствующих разрешений.
