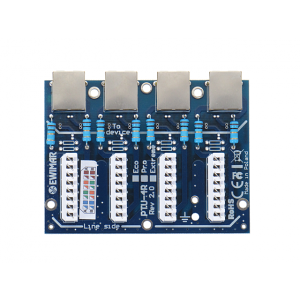

Модуль защиты от перенапряжения локальной сети серии Ewimar EXT, PTU-54-EXT/PoE

Описание

Модуль обладает наивысшей эффективностью благодаря защитному модулю с MOSF-54-EXT. Он предназначен для защиты от перенапряжений локальных сетевых устройств, установленных на открытом воздухе, на металлических конструкциях или опорах, а также в промышленных условиях, где, помимо типичных перенапряжений, существуют также большие разности потенциалов между локальными точками заземления.

Разъёмы LSA (Krone), используемые на незащищённой стороне, выполняют двойную функцию: выполняют функции коммутационной панели и защиты от перенапряжения. Кроме того, разъёмы LSA обладают более высокой устойчивостью к перенапряжению, чем разъёмы RJ-45, что важно при высоких значениях напряжения.

Используемые предохранители MOSFET за очень короткое время разъединяют цепи защищённой стороны от незащищённой, обеспечивая сброс максимального перенапряжения на землю, благодаря чему напряжение, получаемое обычными защищёнными устройствами, в несколько раз ниже, чем у традиционных защищённых решений. Кроме того, устраняются все уравнивающие импульсы, возникающие между подключёнными устройствами локальной сети во время разряда и при включении генераторов, ИБП или тяжёлого промышленного оборудования.

Как и серия PRO, они обладают повышенной устойчивостью к перенапряжениям каждого провода. Прямой разряд больших нагрузок без промежуточных элементов (трансформаторной петли или диодного соединения) и решения, снижающие стоимость, обеспечивают полную защиту на уровне 14 кА для всего кабеля FTP.

По сравнению с предыдущей серией, значительно улучшены параметры передачи и прочности для долговременного снятия токов. Печатные платы с контролем импеданса и более качественные разъёмы RJ-45 обеспечивают снижение перекрестных помех и затухания в линиях передачи, а новые решения и компоненты обеспечивают надлежащую поддержку и защиту PoE до 60 Вт (HiPoE).

На основе модулей PTU-54-EXT/PoE можно построить системы защиты от перенапряжения LAN-сетей со скоростью передачи данных 10 Мбит/с или 100 Мбит/с, применяемые, в частности, для защиты ПК, наземных устройств, телевизионных коммутаторов PCC. Дополнительное оборудование включает в себя схемы защиты устройств, питающихся от пассивных или активных линий PoE, которые могут быть повреждены наведенными импульсными токами при грозовых разрядах, а также PoE в результате повреждения блока питания. Модули серии PTF-54 работают с питанием PoE во многих стандартах IEEE, включая: 802.3af, 802.3at и 802.3bt — Type 3 (HiPoE, UPOE). Технология MOSFET в цепях PoE не используется, если она также требуется, следует использовать систему PTU-64, предназначенную для сетей Gigabit Ethernet.

Модуль защиты совместим с сетями Ethernet 10Base-T и 100Base-TX и может использоваться с кабелями UTP или FTP категорий 5, 5e и 6, обеспечивая полное экранирование кабеля. В связи с использованием исключительно питания PoE, пары 4,5 и 7,8 сгруппированы, поэтому модуль не может участвовать в измерении параметров кабеля категорий 5e, 6 и выше.

Модуль предназначен для установки в специальные 19-дюймовые шкафы (модель PTU/PTF-5-RACK), с помощью одной панели мы создаем системы с различными панелями, до 4-х различных назначений и уровней защиты.

Модуль PTU-54 заземляется с помощью винтов крепления корпуса стойки, поэтому любое расширение или замена модуля очень просты и не требуют дополнительных действий. Весь блок заземляется с помощью входящего в комплект кабеля, подключенного к общей точке заземления.

С начала 2021 года были введены дополнительные параметры PTU-4E и версия P-4 E. Защита предохранителями MOSFET описана в руководстве пользователя.

Как сделать патч-панель с разъемами LSA (Krone)

Спецификация:

текущий

В

Линия td>Количество ступеней защиты

> Собранный корпус на 19 полок
