Каждый канал Twitter может быть отдельным каналом UTP. Выбор осуществляется установкой перемычек в положение «Коаксиальный» или «UTP». Это отличное решение для инсталляций с использованием разных типов кабелей в разном количестве.
Защита использует 3 ступени, которые срабатывают последовательно при грозовых разрядах и других источниках перенапряжения высокого и низкого напряжения. В нормальном режиме работы защита гальванически не связана с землей, поэтому не создает вредных контуров заземления и помех для сигнала высокой четкости. Принцип действия защиты заключается во введении электрического заряда в ее цепи уже на начальной стадии формирования перенапряжения, что предотвращает появление разрушительного напряжения во входных цепях устройств видеонаблюдения. При возникновении основного импульса перенапряжения он отводится на землю отдельным проводом. Перенапряжения, возникающие внутри проводов, а также вторичные перенапряжения предотвращаются отдельной цепью, разделенной специальным резистором. Это обеспечивает высокую устойчивость устройства к многократным импульсам (электрошокерам) и обеспечивает правильную последовательность срабатывания отдельных ступеней защиты.
В устройстве используются фирменные BNC-разъемы, которые обеспечивают высокое качество соединения и долговечность даже в неблагоприятных температурных условиях.
Малогабаритное применение в каналах be-6R в сочетании с последовательной защитой EXTREME HDO-1F-EXT. Для обеспечения полной защиты рекомендуется использовать защиту на обоих концах сигнального кабеля с их заземлением. Это обеспечивает более быстрое реагирование службы безопасности и лучшую защиту устройств видеонаблюдения от воздействия молний.

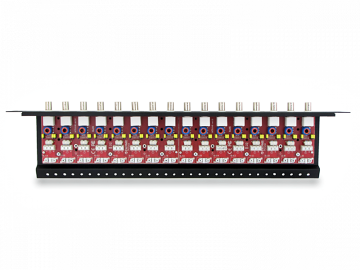

Предназначен для установки в 19-дюймовые RACK-системы, настенные и отдельно стоящие шкафы. Возможна установка на переднюю направляющую RACK-шкафа, а при приобретении дополнительных кронштейнов — также на задние направляющие отдельно стоящих шкафов.
Пример использования панели LHD для базовой защиты приемного устройства и камер с использованием устройств HDT-1F-PRO и HDO-1F-PRO.
> Максимальный уровень всплеска
border”2″ span style=”font-size: small;”>Технические характеристики:
16
Набор
Панельная стойка
75 Ом
Коаксиальный/UTP
Пропускная способность
Ослабление
цвет: #000000;”>Защита от перенапряжения
3 - Искрогаситель, Газогаситель, Переходник
Защита земли
Газовый разрядник: 90 В, 2x10 кА при 8/20 мкс Защита линии-линии
Защитный мост: 6В, 100А @ 8/20uS 4 кВ
Емкость цепи защиты
Рабочая температура
-40С~><><> >Размеры
1 U RACK 19 дюймов (42 x 482 x 115 мм).
