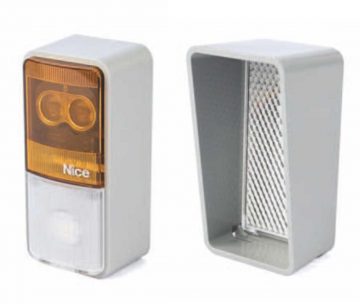

Хороший отражающий фотоэлемент EPMOR
Цель
Фотоэлемент EPMOR предназначен для поверхностного монтажа с зеркалом. Модуль передатчика (TX) и приёмника (RX) расположен в одном случае, в то время как инфракрасный луч, посылаемый передатчиком, отраженный специальным зеркалом, расположенного на противоположной стороне контролируемой зоны. Это решение устраняет порой обременительную необходимость прокладывать силовые кабели на другую сторону перекрёстка.
В комплект входит:
- НАЙС ЭПМОР >< передающий и принимающий фотоэлемент.
Описание
- Использование системы с зеркалом может вызвать проблемы с отражением лучей от полированного кузова автомобиля. Тогда такой отражённый луч, возвращаясь к приёмнику, будет «обманывать» систему, рекомендуя зону свободного движения для ворот.
- Компания Nice решила эту проблему крайне интересным способом: луч, испускаемый передатчиком, отражается от специального зеркала, которое поляризует его в определённой плоскости. Таким образом, луч возвращается в приёмник поляризованным, что, конечно же, «ожидается» оптоэлектронной системой приёмника.
- Если бы луч отражался от кузова транспортного средства, он бы вернулся неполяризованным. В этом случае приёмник, обнаружив неисправность, предотвратил бы закрытие ворот или вернул бы ворота обратно, если бы они уже начали закрываться.
- Фотоэлектрические элементы EPMOR соответствуют требованиям к устройствам безопасности типа «D» – в соответствии со стандартом EN12453, а также с функциями “PHOTEST” обеспечивается соответствиедля стандартного устройства управления 954-1.
- Фотоэлементы EPMOR доступны только в релейном исполнении. Они питаются от источника переменного/постоянного тока 12/24 В, а нагрузка на выходные контакты реле составляет 500 мА при напряжении 48 В.
Papildu informācija
| Масса | 0,2000 кг |
|---|
