6-КАНАЛЬНЫЙ РАСПРЕДЕЛИТЕЛЬ ПИТАНИЯ
С ЗАЩИТНОЙ ПЛАСТИНОЙ

ОПИСАНИЕ

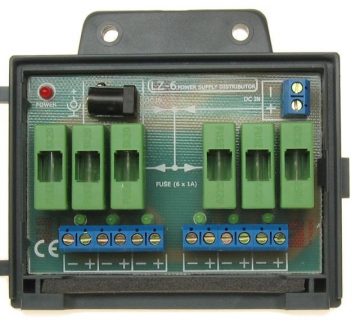

LZ-6 — это пассивное устройство, которое позволяет равномерно распределять питание от одного, более мощного источника. Клеммная колодка разделяет питание на 6 выходов, каждый из которых защищён предохранителем и оснащён светодиодом, сигнализирующим о перегорании предохранителя (если индикатор не горит, предохранитель перегорел). LZ-6 имеет два разъёма питания, соединённых между собой. Неважно, к какому разъёму подключается питание, что позволяет использовать как вилку постоянного тока 2.1/5.5 В, так и изолированные провода. Кроме того, устройство позволяет последовательно подключать несколько разъёмов, например, питание к разъёму DC IN от клемм кабеля (DC IN) с помощью кабеля WT-2.1 ко второму разъёму LZ-6. Это устройство идеально подходит для подключения блока питания с разъёмом 2.1/5.5 мм к кабелям YAP75, питающим камеры. Кабель видеонаблюдения YAP75-0.59/3.7+2×0.5 имеет две жилы сечением 0,5 мм². Теоретическое сопротивление составляет 3,4 Ом/100 м. Производитель кабеля указывает значение 5,5 Ом/100 м. При подаче на камеру напряжения 12 В по кабелю YAP75 и падении напряжения до 11 В питание может передаваться на расстояния, указанные в таблице.

М: Сопротивление R=3,4 Ом/100 м, Сопротивление R=5,5 Ом/100 м
1: 98 метров, 60 метров
6: 22 метра, 14 метров

Это максимальные расстояния, на которые можно подавать питание 12-вольтовым камерам с помощью кабеля YAP-75-0.59/3.7+2×0.5. Корпус позволяет закрепить его на мачте или стене с помощью шурупов или стяжек (стяжки и винты в комплект не входят). Несомненным преимуществом использования разветвителя в системах мониторинга с централизованным управлением является дополнительная защита от саботажа. При отсутствии индивидуальной защиты для каждого канала питания злоумышленнику достаточно короткого замыкания, чтобы одна камера обесточила всю систему.

Конструкция корпуса позволяет крепить распределитель на стену или мачту, например, с помощью кабельной стяжки.

Дополнительным преимуществом LZ-6 является простота замены предохранителей. Изолированные предохранители предотвращают случайные короткие замыкания. Конструкция позволяет заменять устройство не выключая его.

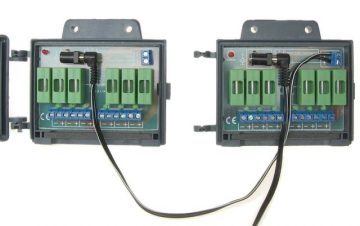

Устройства можно подключать параллельно, что позволяет разветвлять их до 12, 18, 24 и т. д. Однако следует помнить, что общая нагрузка не должна превышать номинальную мощность блока питания (в комплект входит один разветвитель, кабель не входит).
