ATTE ASUC-100-480-ПРЕОБРАЗОВАТЕЛЬ
DC/DC-преобразователь, повышающий, Vin 10–30 В постоянного тока, Vout 48 В постоянного тока, Pout 100 Вт, встроенный модуль, тип ASUC-100-480-OF
Цель
АСУК-100-480-ОФ — высокоэффективный неизолированный повышающий DC/DC-преобразователь. Преобразователь работает в широком диапазоне входного напряжения и имеет фиксированное выходное напряжение 48 В постоянного тока. Типичное применение модуля — генерация напряжения питания PoE 48 В постоянного тока из напряжения 12 В или 24 В постоянного тока от буферного источника питания.
конструкция OF (открытая рама) Позволяет установить устройство в любом корпусе, но наиболее удобным способом монтажа являются специальные корпуса серии ABOX и монтажные пластины с системными отверстиями, расположенными с шагом 10,8 мм. Это совместимо с расположением монтажных отверстий встраиваемых модулей. Системное решение позволяет устанавливать выбранные устройства вертикально или горизонтально в любой перфорированной части корпуса или монтажной пластины.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
- широкий диапазон напряжения питания
- фиксированное выходное напряжение 24 В постоянного тока
- низкий нагрев устройства за счет высокого КПД преобразователя
- высокая выходная мощность при малых размерах модулей
- устойчив к обратной полярности напряжения питания
Примеры применения

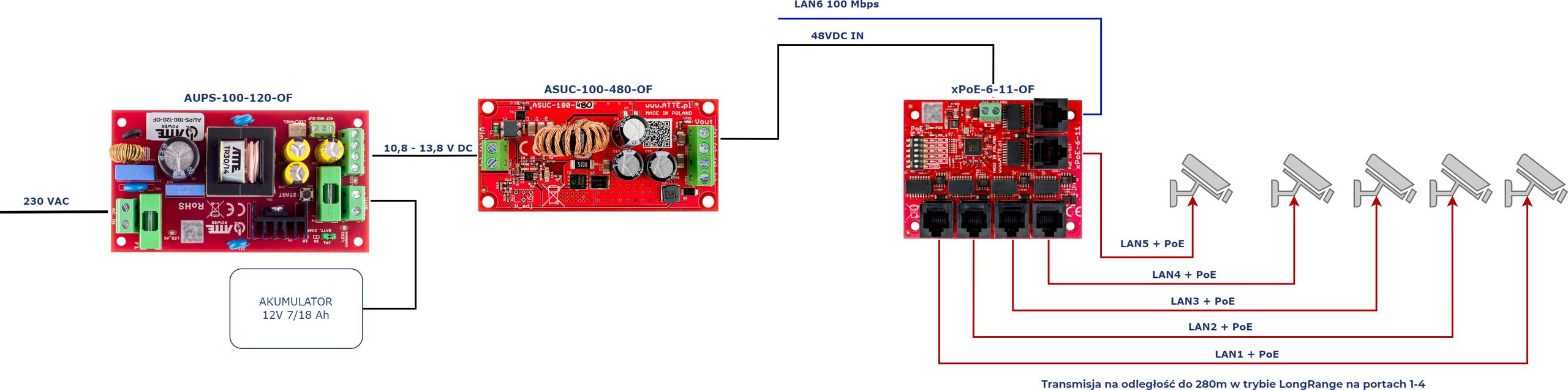

Пример применения ASUC-100-480-OF для питания 5 IP PoE-камер
Спецификация
| Выходное напряжение | 48 В постоянного тока +/-2% |
| Выходная мощность | 120 Вт при 24 В, 80 Вт при 12 В |
| Эффективность | 93% при Vin=12 В, Pout=80 Вт |
| Напряжение источника питания | 10–30 В постоянного тока |
| Ток холостого хода преобразователя | 27 мА при 12 В |
| Индикатор активности | 1 светодиод - наличие выходного напряжения |
| Дизайн кузова | Нет - Встроенный модуль |
| Монтаж | Нажимные проставки, монтажные отверстия в рамке сетки 10,8 мм |
| Рабочая температура | -20…+40 °С |
| Размеры | 40 х 83 х 27 мм |
| Масса | 0,036 кг |
