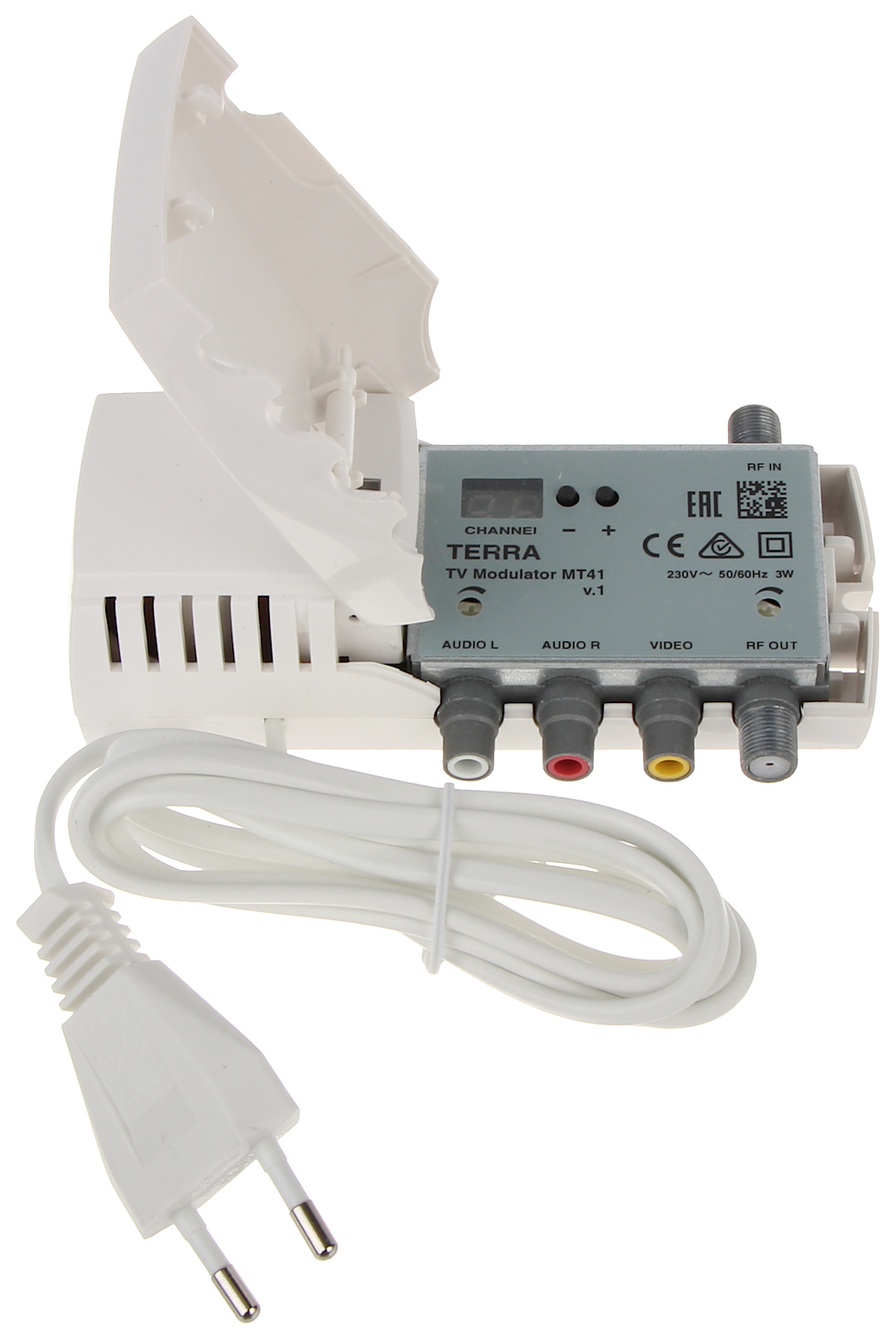

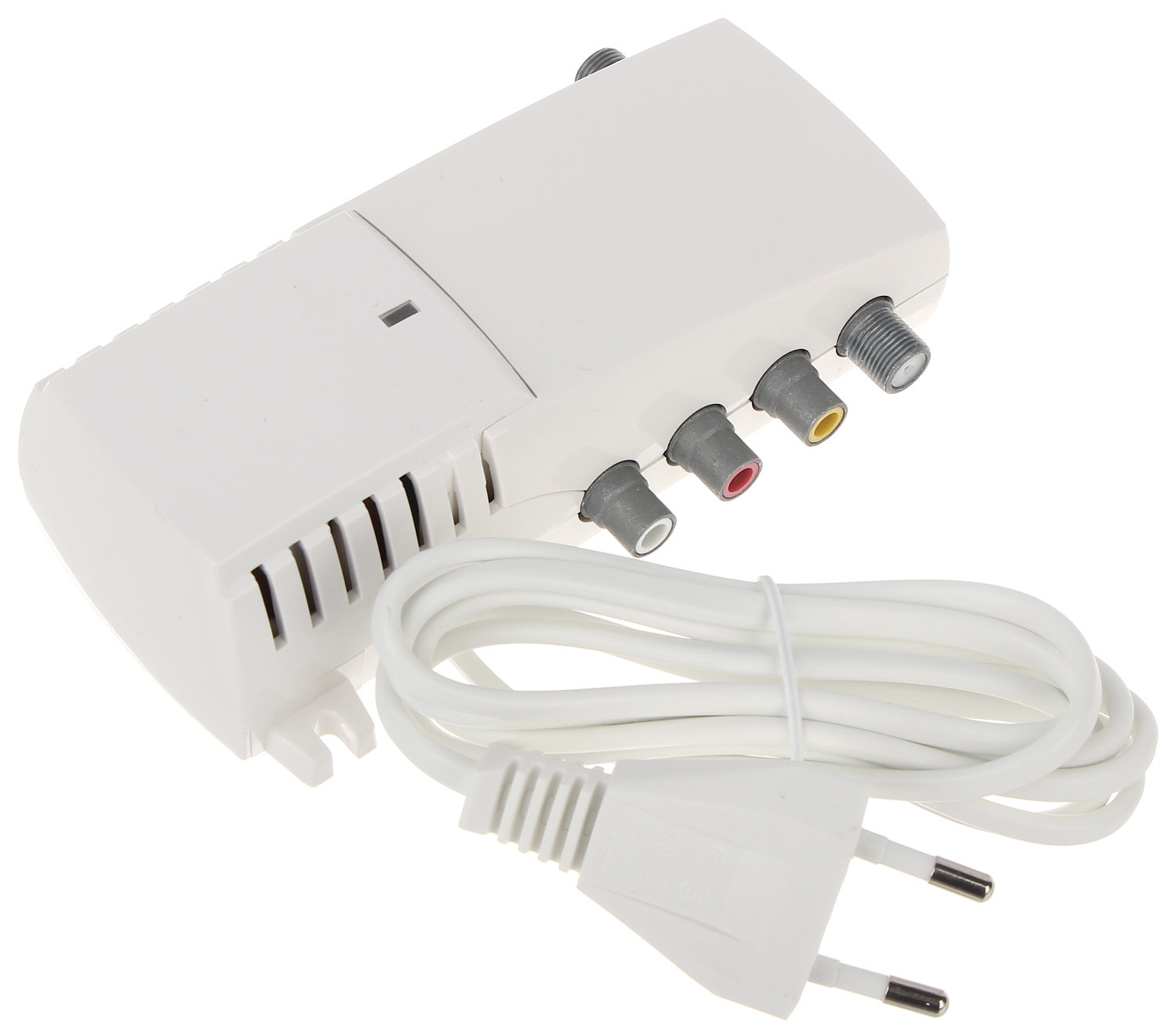

Технические характеристики:
| Входы: | 1 шт. Видео композитный (Cinch) 1 шт. ВЧ (F) 2 шт. Аудио (RCA) |
| Выход: | 1 шт. RF (F) |
| Диапазон частот видеовхода: | 20 Гц & 6 МГц |
| Уровень/сопротивление видеовхода: | 1 В ± 1 дБ / 75 Ом |
| Диапазон частот аудиовхода: | 20 Гц & 15 кГц |
| Регулировка уровня входного аудиосигнала: | 1 … -14 дБ |
| Уровень входного аудиосигнала/импеданс/смещение: | 775 мВ RMS / 10 кОм / 50 кГц |
| Уровень (типичный) / Выходное сопротивление ВЧ: | 90 дБмкВ / 75 Ом |
| Регулировка уровня выходного сигнала RF: | 0 … -20 дБ |
| Версия выходного РЧ-сигнала PAL: | B/G/D/K/H/I/L/M/N/Австралия |
| Диапазон выходных частот ВЧ (каналы): | 470 МГц … 862 МГц (K21-69) |
| Точность несущей частоты: | ± 50 кГц |
| Несущая частота звука: | 4,5; 5,5; 6,0; 6,5 МГц |
| Диапазон регулировки несущей частоты видео: | ± 2,25 МГц макс. с шагом 0,25 МГц |
| Потеря петли SAT / Terr: | 2,5 дБ / 1,5 дБ |
| Диапазон частот петли SAT/Terr: | 47 МГц … 2150 МГц |
| Частотная характеристика видео: | ± 1 дБ |
| Соотношение аудио/видео: | 12 / 16 дБ |
| Глубина амплитудной модуляции (типичная): | 81 % |
| SNR (взвешенный коэффициент): | ≥ 55 дБ |
| Источник питания: | 230 В переменного тока при 50 Гц |
| Потребляемая мощность: | 2,5 Вт |
| Рабочая температура: | -10 °C … 50 °C |
| Избранные функции: | регулировка частоты видеонесущей, изменение глубины модуляции звуковой поднесущей, изменение расстояния между звуковой поднесущей и частотой видеонесущей, регулировка входного уровня и отклонения звукового сигнала |
| Масса: | 0,336 кг |
| Размер: | 133 х 73 х 39 мм |
| Производитель/Марка: | ТЕРРА |
| Гарантия: | 2 года |
