ОГРАНИЧИТЕЛЬ НАПРЯЖЕНИЯ
ОПРС-1
Симметричная линия RS-485

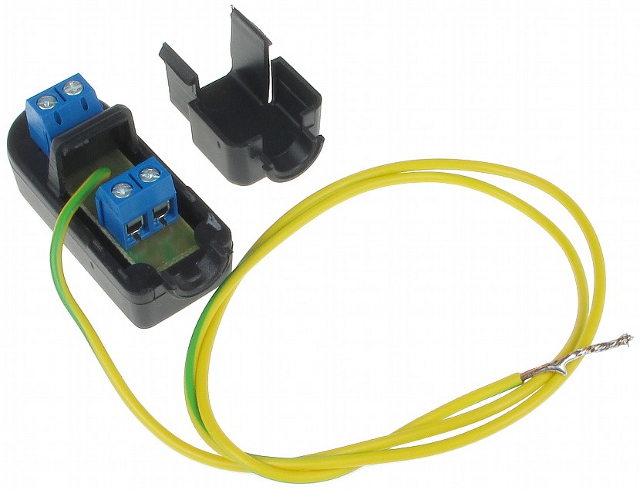

ОПИСАНИЕ УСТРОЙСТВА
Наша многолетняя статистика, собранная в Службе, показывает, что около 25% повреждений электронного оборудования вызваны перенапряжениями, вызванными близким ударом молнии или электромагнитным полем. Диодный разрядник OPRS-1 эффективно защищает симметричные линии электропередачи, позволяя небольшому импульсному току отводиться на землю, обеспечивая тем самым надёжную защиту электронных устройств. Устройство предназначено для приложений, где данные передаются по стандарту RS-485. OPRS-1 — пассивное устройство, не требующее источника питания.
ВНИМАНИЕ! Перед установкой ознакомьтесь со следующими рекомендациями:
Работы по подключению нельзя проводить во время грозы. ОПРС-1 должен быть подключен к надежной системе заземления. Разрядник следует размещать как можно ближе к защищаемому устройству.

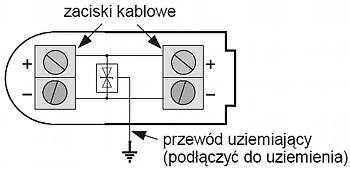

СХЕМА ПОДКЛЮЧЕНИЯ

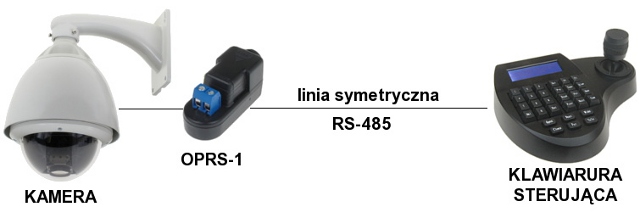

Подключение OPRS-1 по схеме ниже позволит защитить камеру:

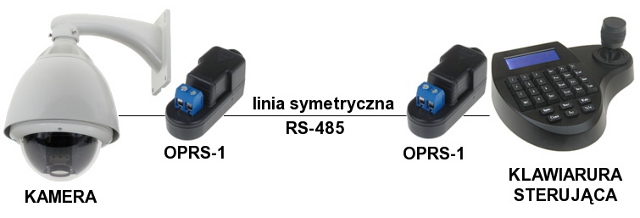

Для полной защиты всех устройств, подключенных к линии, от воздействия скачков напряжения используйте следующую схему:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Защитное напряжение (жила/жила): > 8,2 В
- Напряжение защиты заземления (жила/земля): > 19,4 В
- Время активации: 15 нс
- Пиковое значение импульса тока (t=8,3 мс): 30 А
- Заземление: косвенно, через кабель
- Тип разъемов ввода/вывода: 2 x кабельных терминала
- Рабочая температура/относительная влажность: -50ºC … 55ºC / < 95 %
- Размеры (Д x В x Г) / Вес: 17 г
> 19,4 В
