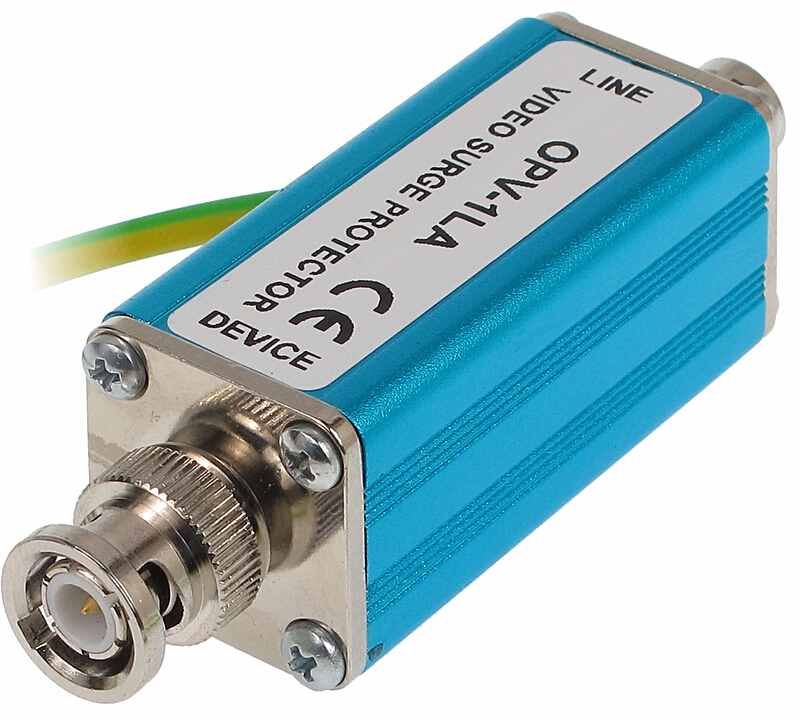

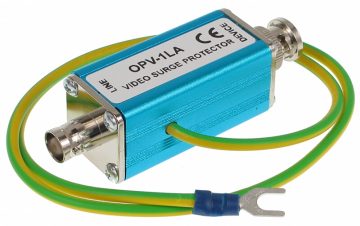

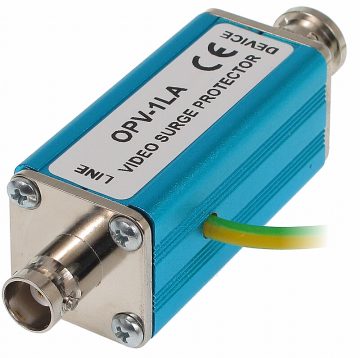

ВИДЕО Ограничитель перенапряжения
ОПВ-1ЛА
ОПИСАНИЕ ПРОДУКТА
Ограничитель перенапряжения OPV-1LA эффективно защищает линию электропередачи, позволяя току перенапряжения стекать на землю, тем самым обеспечивая адекватную защиту электронных устройств от перенапряжения. Наша многолетняя статистика показывает, что около 25% отказов электронного оборудования вызваны перенапряжениями. OPV-1LA не вызывает потери качества сигнала и является пассивным устройством, не требующим питания. ВНИМАНИЕ! Перед установкой, пожалуйста, ознакомьтесь со следующими рекомендациями: Работы по подключению нельзя выполнять во время грозы. OPV-1LA должен быть подключен к хорошей системе заземления. Ограничитель следует размещать как можно ближе к защищаемому устройству. OPV-1LA требует правильного подключения. Защищаемое устройство должно сопровождаться табличкой «УВЕДОМЛЕНИЕ» «ВЫХОДЫ» для разъема BNC. Разъем BNC «ЛИНИЯ» подключается к линии электропередачи, где возможны перенапряжения.
РЕЖИМ РАБОТЫ

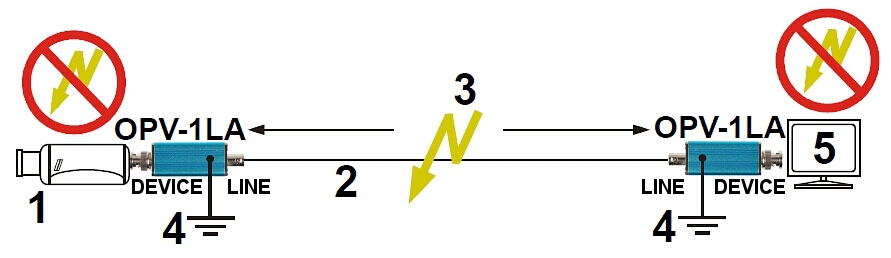

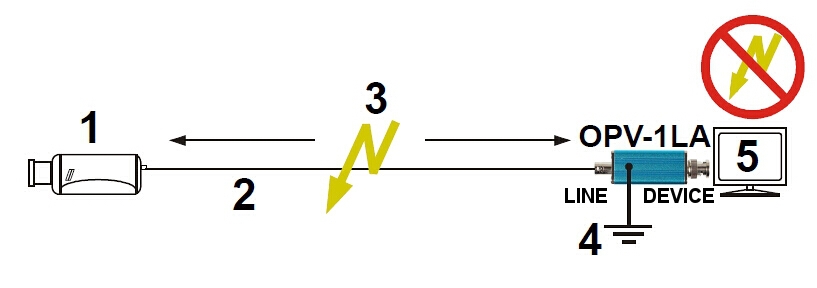

СХЕМА ПОДКЛЮЧЕНИЯ
ЧТОБЫ ПОЛНОСТЬЮ ЗАЩИТИТЬ ВСЕ УСТРОЙСТВА, ПОДКЛЮЧЕННЫЕ К ЛИНИИ, ОТ ВОЗДЕЙСТВИЯ ПЕРЕНАПРЯЖЕНИЯ, ИСПОЛЬЗУЙТЕ СХЕМЫ, ПОКАЗАННЫЕ НИЖЕ.
В КОМПЛЕКТ ВХОДИТ
- Видеоограничитель перенапряжения OPV-1LA (кат. № 9430)
- Гарантия
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Защищенная линия: Коаксиальный
- Защитное напряжение: > 2,4 В
- Максимальный ток разряда: 5 кА (8/20 мкс)
- Время реакции: 15 нс
- Ослабление проницаемости: 0,3 дБ
- Емкость: 7 пФ
- Сопротивление проволочной струны: 1 О
- Диапазон частот полосы пропускания: 0 … 140 МГц
- Заземление: Непрямой, через выходной кабель
- Тип входного разъема: разъем BNC
- Тип выходного разъема: разъем BNC
- Длина заземляющего кабеля: 0,5 м
- Рабочая температура: -20 °C … 55 °C
- Допустимая относительная влажность окружающей среды:< 95 %
- Масса: 0,08 кг
- Размеры: 84 х 25 х 25 мм
