ОПВ-1С
СИММЕТРИЧНАЯ ЛИНИЯ
ОПИСАНИЕ ПРОДУКТА

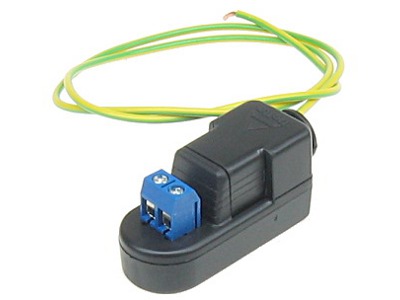

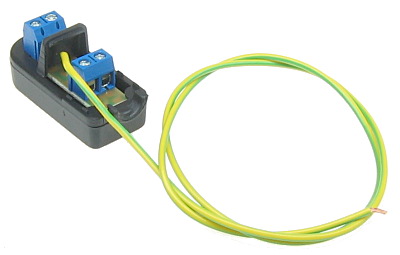

Наша статистика, собранная за многие годы работы, показывает, что около 25% повреждений электронного оборудования вызваны перенапряжениями, вызванными близким ударом молнии, вызванным электромагнитным полем. Диодный разрядник OPV-1S эффективно защищает симметричные линии передачи видеосигнала, отводя небольшой импульсный ток на землю, обеспечивая тем самым адекватную защиту электронного видеооборудования. Устройство предназначено для приложений, где видеосигнал передается дифференциальным способом, например, по витой паре. OPV-1S не вызывает потери качества видеосигнала и является пассивным устройством, не требующим питания.
ВНИМАНИЕ! Перед установкой ознакомьтесь с рекомендациями ниже.
Запрещается выполнять электромонтажные работы во время грозы. OPV-1S должен быть подключен к надежной системе заземления. Разрядник следует размещать как можно ближе к защищаемому устройству.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Защитное напряжение (жила/жила): > 2,4 В
- Напряжение защиты заземления (жила/земля): > 18,4 В
- Время активации: 15 нс
- Максимальное значение импульса тока (t=8,3 мс): 30 А
- Заземление: косвенно, через кабель
- Тип соединений ввода/вывода: 2 x кабельных терминала
- Рабочая температура/относительная влажность: -50ºC …55°C/ < 95%
- Размеры (Ш x В x Г) / Вес: 18 г

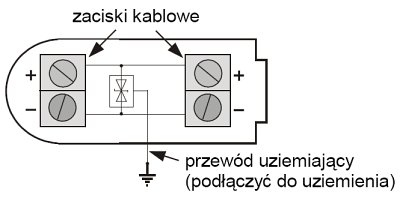

СХЕМА ПОДКЛЮЧЕНИЯ
Подключение OPV-1S по схеме ниже позволяет защитить монитор
Для полной защиты всех устройств, подключенных к линии, от воздействия перенапряжения, их необходимо защитить по следующей схеме:
Papildu informācija
| Масса | 0,0200 кг |
|---|
