СПЕЦИФИКАЦИЯ
- Защитное напряжение: > 2,4 В
- Максимальный ток разряда (8/20 мкСм): 5 кА
- Уровень защиты при 1000 В/мкСм: 700 В
- Ослабление проницаемости: 0,3 дБ
- Сопротивление защиты при 10 В: > 20 ГОм
- Время реакции: 6,25 нс
- Емкость: 57 пФ
- Частотная характеристика: 0–160 МГц
- Заземление: косвенный, через газоразрядную трубку и заземляющий винт
- Тип входного разъема: разъем BNC
- Тип выходного разъема: разъем BNC
- Масса: 160 лет
- Размеры: 117x30x80 мм
- Рабочая температура: от -20°С до +50°С

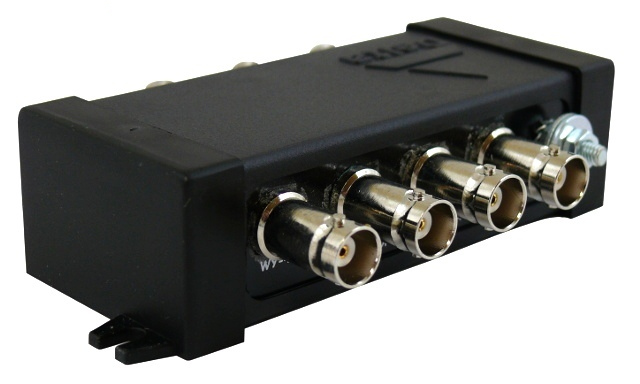

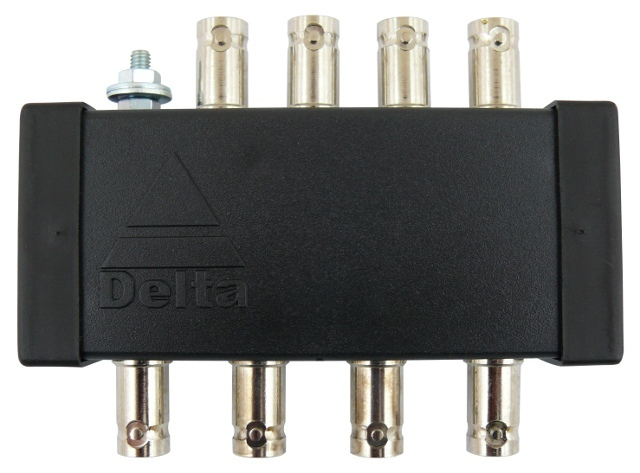

ВИДЕО Ограничитель перенапряжения
ОПВ-4
Для полной защиты всех устройств, подключенных к линии электропередачи, от воздействия перенапряжений используйте эту схему.
ОПИСАНИЕ
Статистика показывает, что около 25% повреждений электронного оборудования вызвано перенапряжениями, вызванными электромагнитным полем близко расположенной молнии. Разрядник OPV-4 эффективно защищает четыре линии передачи видеосигнала, позволяя отводить импульсный ток на землю, обеспечивая надлежащую защиту электронного видеооборудования. OPV-4 не вызывает потери качества видеосигнала и является пассивным устройством, не требующим питания.

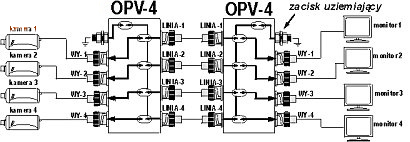

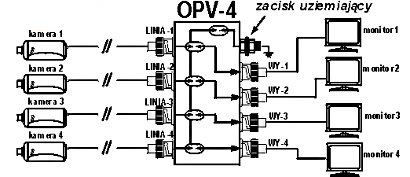

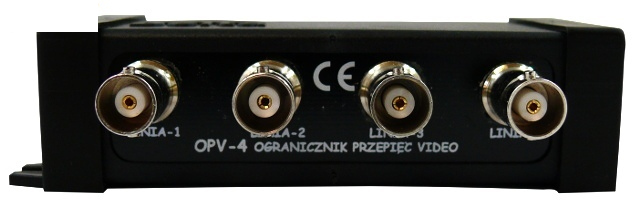

OPV-4 несимметричен, и защищаемое устройство должно быть подключено к выходным разъёмам BNC (OUT-1 – OUT-4). Разъёмы BNC LINE должны быть подключены к линии электропередачи, где возможно возникновение перенапряжения. Не следует выполнять подключения во время грозы. OPV-4 должен быть подключён к надёжной системе заземления. Разрядник следует размещать как можно ближе к защищаемому устройству. Подключение OPV-4 согласно схеме ниже позволяет защитить мониторы или другие устройства (например, цифровой регистратор).
Разъёмы BNC LINE подключаются к линии электропередачи, где возможны скачки напряжения. Не следует подключать устройства во время грозы. Разрядник OPV-4 должен быть подключён к надёжной системе заземления. Разрядник следует размещать как можно ближе к защищаемому устройству. Подключение OPV-4 согласно схеме ниже обеспечивает защиту мониторов и других устройств (например, цифрового регистратора).
