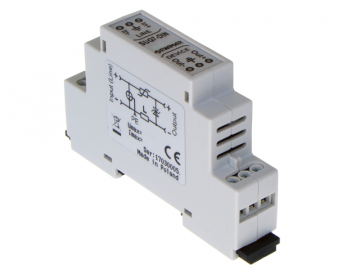

Ограничитель импульсных перенапряжений монтируется на стандартную DIN-рейку шириной 35 мм. Выдвижные замки, расположенные с двух сторон, позволяют легко установить СУГ-7-ДИН в любом положении. Высококачественные лифтовые клеммы с высокой токовой нагрузкой снижают риск повреждения при больших импульсных перенапряжениях. Устройство занимает ширину одного стандартного DIN-модуля.
Его можно использовать для всех электронных устройств, работающих от напряжения 24 В переменного тока, таких как устройства промышленной автоматики, промышленные камеры и т. д. Он подключается между источником питания (трансформатором) и приемником.
Упрощенная блок-схема
Пример правильной защиты электросети
Данную модель устройства нельзя использовать при постоянном напряжении 24 В. Это снизит уровень защиты.
| Технические характеристики: | |
| Номинальное длительное рабочее напряжение линия-линия | 24 В переменного тока |
| Максимальное напряжение линия-линия |
27 В переменного тока |
| Максимальное напряжение между линией и землей Напряжение | 90 В постоянного тока |
| Уровень защиты линия-линия (10/1000 мкСм) | 28 А |
| Уровень защиты линия-земля (8/20 мкСм) | 2 х 10 кА |
| Номинальный последовательный ток | 2 А при 24 В переменного тока |
| Максимальный последовательный ток (импульс) | 3,5 А при 24 переменного тока (В переменного тока) |
| Герметичность корпуса | IP40 |
| Рабочая температура | -30°С~60°С |
| Занятость DIN-рейки | 1 модуль |
| Размеры | 17,8 х 89,5 х 58,5 (мм) |
