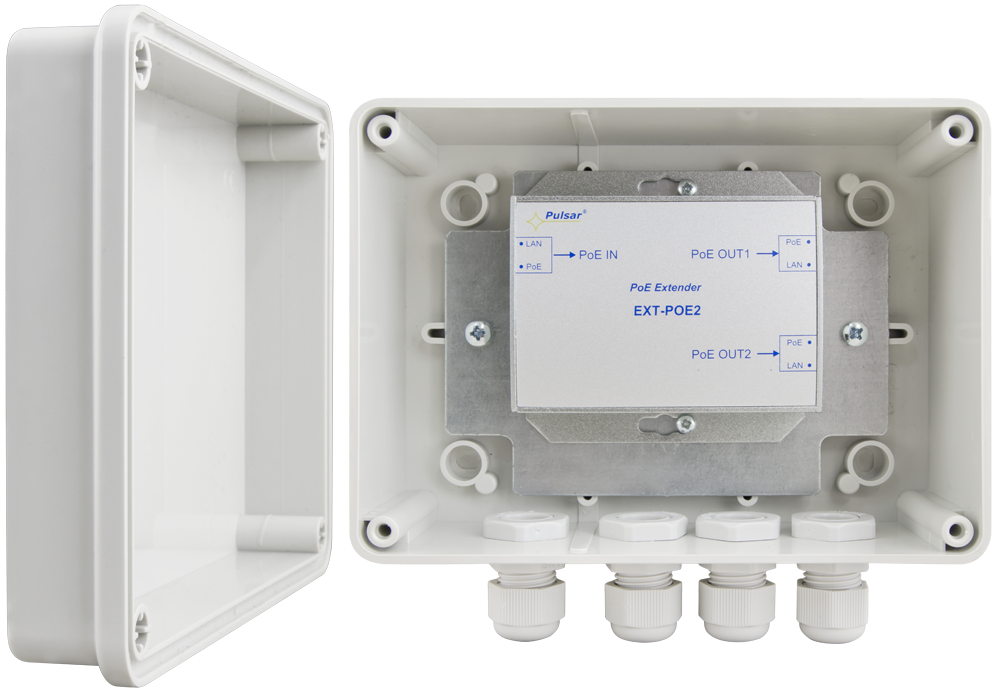

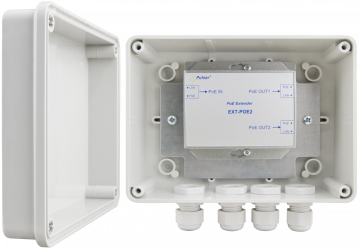

POE-удлинитель PULSAR EXT-POE2H в герметичном корпусе для 2 IP-камер
Основные функции
- Применение: увеличивает дальность передачи данных Ethernet и питания PoE еще на 100 м. Позволяет подключить две IP-камеры PoE с помощью одного кабеля.
- Вход PoE: PoE IN — соответствует IEEE802.3af/at
- Выходы PoE: PoE OUT1 / PoE OUT2 — соответствуют IEEE802.3af
- Выходной ток PoE OUT: 0,3 А/порт (Ʃ0,4 А макс.)
- Защита: OLP, SCP*
- Рабочая температура: -25°С÷50°С
- Размеры: Ш=158 В=118 Г=77 [+/- 2 мм]
- Количество блоков/диаметр кабеля: 4 шт./4÷8 мм
- Гарантия: 1 год
- Примечания:
- предназначен для работы в сетях 10 Мбит/с и 100 Мбит/с

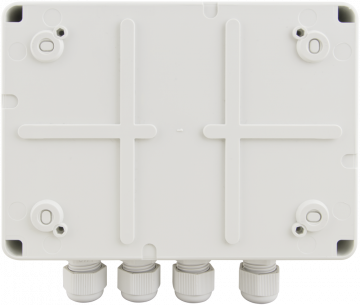

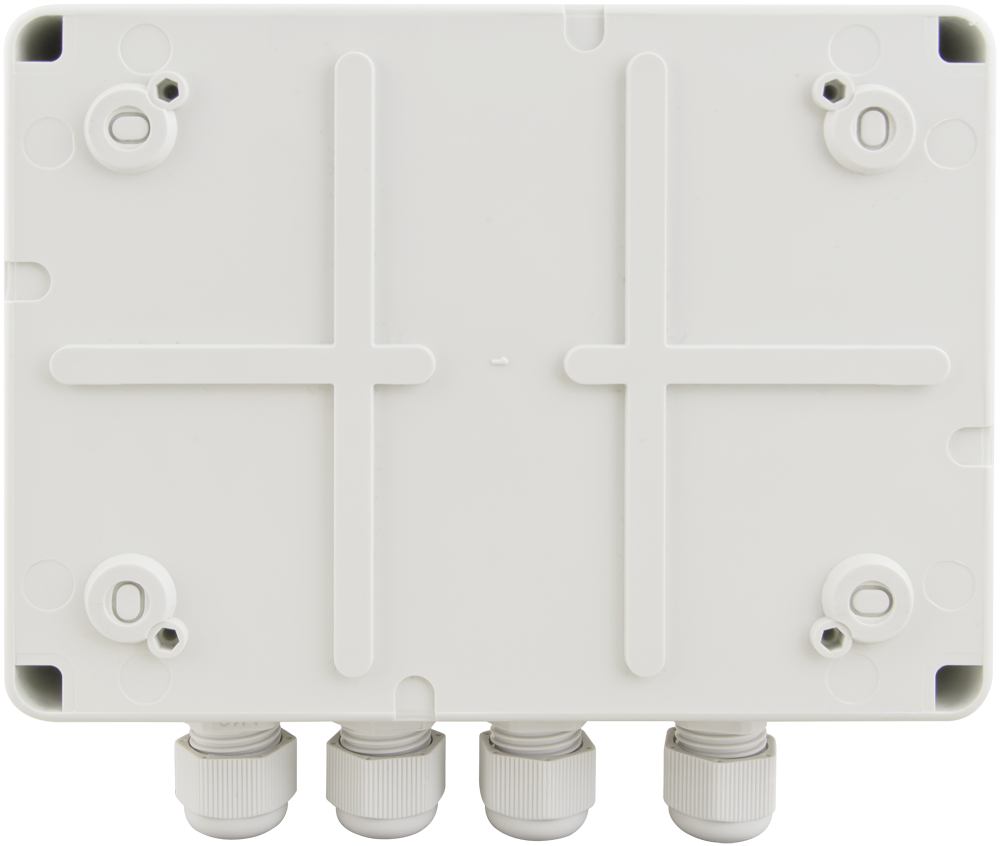

- герметичный корпус IP56, для поверхностного монтажа, запираемый и привинчиваемый
- возможность установки на столб (требуется использование адаптера OZB1 & опционально)
Цель
Удлинитель EXT-POE2H — это устройство, предназначенное для увеличения дальности передачи данных по технологии PoE и питания Ethernet по витой паре UTP категории 5 ещё на 100 м. Питание удлинителя осуществляется от коммутатора PoE или другого устройства, поддерживающего стандарт PoE (вход PoE IN). Выходное напряжение и данные доступны на выходах PoE OUT1 и PoE OUT2 для подключения камер или других IP-устройств с питанием по PoE. Максимальный ток нагрузки составляет 0,3 А на порт (суммарный = 0,4 А макс.). Для передачи питания порты PoE OUT1 и PoE OUT2 используют пары 4/5 (+) 7/8 (-), которые, согласно стандарту Ethernet, не используются для передачи данных (передача данных осуществляется по парам 1/2 и 3/6).
Схема подключения
Технические характеристики
- Источник питания: Соответствует 802.3af/at (44÷57 В постоянного тока)
- Собственное потребление: <30mA
- Мощность модуля: 20 Вт макс.
- Выходное напряжение: Соответствует 802.3af
- Выходной ток: 0,3 А/порты (S=0,4 А макс.)
- Входные пары мощности: PoE ВХОД 1/2 (+) 3/6(-) 4/5 (+) 7/8 (-)
- Выходные пары мощности: PoE OUT 4/5 (+) 7/8 (-)
- Защита от перегрузки: ООП
- Защита от короткого замыкания: SCP 150% ÷ 200% от номинального выходного тока, автоматическое восстановление
- Оптический индикатор работы: Светодиод LAN (желтый) – состояние подключения к локальной сети
- Светодиод PoE: (зеленый) – наличие напряжения на входе/выходе блока питания
- Диапазон рабочих температур: -25ºC÷50ºC
- Внешние размеры: P=158, A=118, Dz=77 [+/- 2 мм]
- Высота уплотнения: А1=25 [мм]
- Количество уплотнений/диаметр кабеля: 4 шт. / 4÷8 мм
- Разъемы: – вход/выход PoE RJ45 8P8C
- Вес нетто/брутто: 0,41 кг / 0,47 кг
- Температура хранения: -25ºC…+60ºC
- Декларации, гарантия CE: 1 год
