РАДИОПРИЕМНИК RS-485RF/RX

РАДИОПРИЕМНИК ДЛЯ БЕСПРОВОДНОЙ ПЕРЕДАЧИ ДАННЫХ
RS-485RF/RX

Радиоприёмник RS-485RF/RX

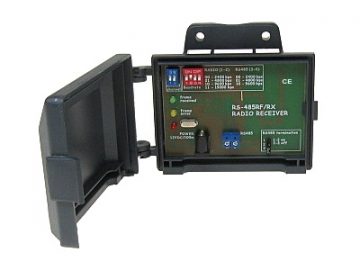

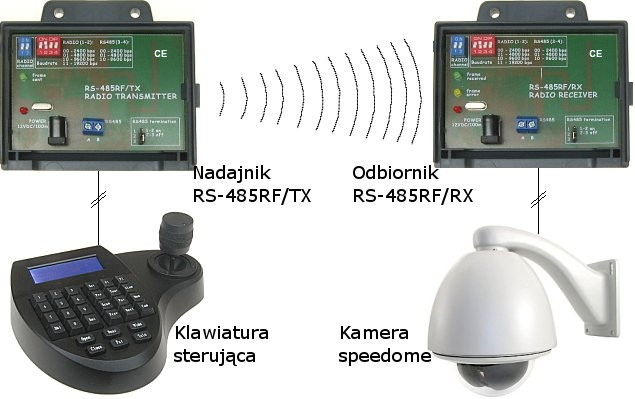

Устройство позволяет принимать данные по радиоканалу и передавать их далее по двухпроводной сети RS-485. В сочетании с пультом дистанционного управления RS-485RF/P оно позволяет управлять поворотными камерами с функциями панорамирования, наклона, масштабирования и фокусировки, а с передатчиком RS-485RF/TX — передавать любые данные RS-485 со скоростью 2400, 4800 и 9600 бит/с. Это соединение полностью прозрачно, независимо от типа передаваемых данных и используемой системы.

ОПИСАНИЕ СВЕТОДИОДОВ, ИНДИКИРУЮЩИХ РАБОТУ УСТРОЙСТВА

• POWER – красный светодиод, указывающий на наличие питания,
• кадр получен – зеленый светодиод мигает, указывая на получение корректного пакета от передатчика,
• Ошибка кадра — мигающий жёлтый светодиод указывает на получение неверного пакета. Частое мигание этого светодиода во время передачи указывает на работу вне диапазона или сильные помехи.

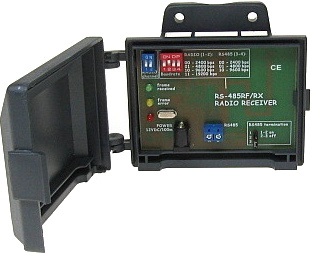

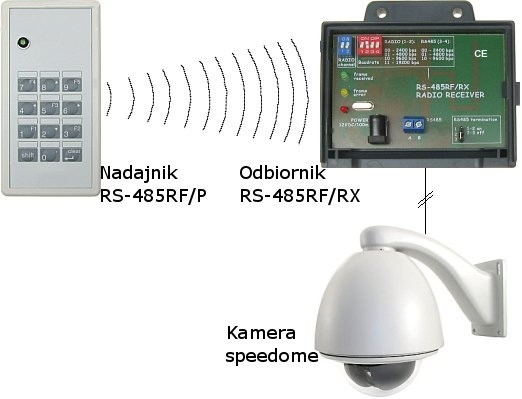

ПРИМЕР ПРИМЕНЕНИЯ

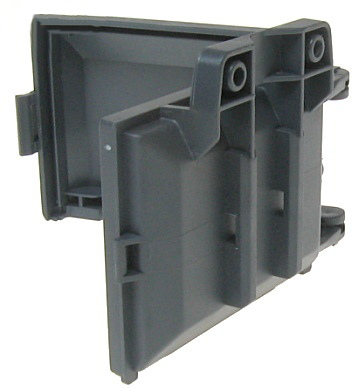

УСТРОЙСТВО МОЖНО УСТАНОВИТЬ КАК НА СТЕНУ, ТАК И НА МАЧТУ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Рабочая частота: 868 МГц
• Количество каналов: 4
• Скорость радиопередачи: 2400, 4800, 9600, 19200 бит/с
• Скорость передачи данных RS485: 2400, 4800, 9600 бит/с
• Диапазон (для скорости 4800 бит/с): около 100 м на открытой местности
• Напряжение питания/потребляемый ток: 12 В постоянного тока/макс. 100 мА
• Размеры и вес: 112 x 37 x 91 мм, 80 г

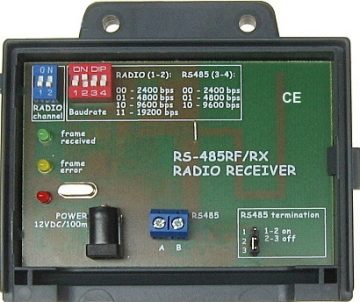

КОНФИГУРАЦИЯ ПЕРЕКЛЮЧАТЕЛЯ

(0 – соответствует нижней позиции, 1 – соответствует верхней позиции):

• РАДИОканал – позволяет установить один из четырех радиоканалов, передатчик и приемник должны иметь один и тот же канал (00, 01, 10 или 11),
• Скорость передачи данных RADIO – позволяет выбрать скорость передачи данных по радио, максимальная дальность передачи данных достигается при минимальной скорости 2400 бит/с,
• Скорость передачи данных RS485 – позволяет выбрать скорость передачи данных RS485, все полученные данные отправляются со скоростью, указанной этим переключателем,
• Терминатор RS485 – перемычка терминатора линии 120 Ом.
