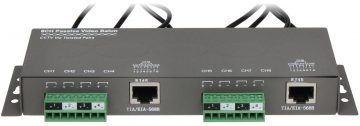

ВИДЕОТРАНСФОРМАТОР ТР-8М

Основные функции

Стандарт:
AHD – 5 мегапикселей,
HD-CVI – 8 Мп 4K UHD,
HD-TVI – 5 Mpx,
CVBS & PAL, NTSC
Тип устройства: Пассивный
Количество каналов: 8 Видео
Диапазон видео:
250 м @ 720p & UTP cat. 5e
150 м @ 1080p – UTP cat. 5e
400 м @ CVBS & UTP кат. 5e
Ослабление:
4,43 МГц @ 0,42 дБ
11 МГц @ 0,64 дБ
21 МГц @ 0,91 дБ
38 МГц @ 1,41 дБ
42 МГц @ 1,53 дБ
67,5 МГц @ 2,22 дБ
Указанное затухание относится к двум устройствам, соединенным вместе.
Входное/выходное напряжение 75 Ом (CVBS): 1 Вpp
Изоляция между входами: > -50 дБ
CMRR (дБ при 5 МГц): 60 дБ
Сопротивление коаксиального разъема: 75 Ом
Сопротивление балансного разъема: 100 Ом

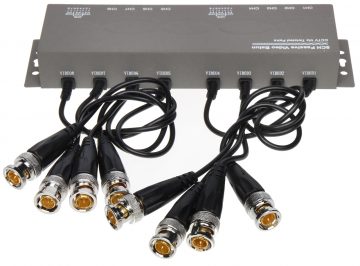

Тип коаксиального разъема: 8 x BNC с штекером
Тип сбалансированного разъема: Кабельные клеммы / 2 x RJ-45 (8 контактов, 4 пары) Гнездо
Рабочая температура: -10 °C … 70 °C
Допустимая относительная влажность окружающей среды: < 95 %
Вес: 0,32 кг
Размеры: 185 x 58 x 25 мм
Гарантия: 2 года

Цель

Устройство TR-8M предназначено для передачи видеосигналов по витой паре. Устройство согласует сопротивление коаксиального кабеля сопротивлением 75 Ом с сопротивлением симметричного кабеля, обеспечивая передачу видеосигнала на расстояние до 400 м (витая пара 5 категории) и устраняя асимметричные помехи.

Описание

Обратите внимание на правильное подключение клемм (+) и (-). Обратное подключение приведёт к искажению изображения. Устройство полностью заключено в металлический корпус.
