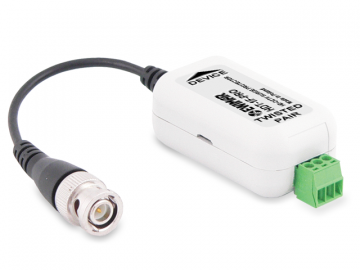

HDT-1F-PRO — это высокопроизводительный преобразователь (трансформатор), который регулирует сопротивление витой пары UTP относительно коаксиального кабеля.
Он предназначен для высокочастотной передачи, используемой в высокочастотных видеокамерах A, VI, решениях HDTV / стандартах Turbo HD.
Он предназначен для высокочастотной передачи, используемой в высокочастотных видеокамерах A, VI, решениях HDTV / стандартах Turbo HD.
В преобразователе используется высококачественный дроссельный вентиль с аморфным сердечником, что позволяет передавать сигналы частотой до 42 МГц с линейными характеристиками.>В надлежащей защите /-> от грозовых разрядов и других источников перенапряжения, как высокого, так и низкого. В нормальном режиме работы цепи видеосигнала не имеют гальванической связи с землей, что сводит к минимуму образование вредных контуров заземления и помех для HD-сигнала.
Защита вводит электрический заряд в свои цепи уже на начальном этапе формирования перенапряжения, что предотвращает возникновение разрушительных напряжений во входных цепях видеокамер и/или регистраторов. Для отвода перенапряжения на землю жёлто-зелёный провод должен быть кратчайшим путём соединён с землёй. Перенапряжения, возникающие внутри проводов, и вторичные перенапряжения предотвращаются отдельной цепью, разделённой специальным резистором. Это обеспечивает высокую устойчивость устройства к многократным импульсам (электрошоке) и правильную последовательность срабатывания отдельных ступеней защиты.
Защита вводит электрический заряд в свои цепи уже на начальном этапе формирования перенапряжения, что предотвращает возникновение разрушительных напряжений во входных цепях видеокамер и/или регистраторов. Для отвода перенапряжения на землю жёлто-зелёный провод должен быть кратчайшим путём соединён с землёй. Перенапряжения, возникающие внутри проводов, и вторичные перенапряжения предотвращаются отдельной цепью, разделённой специальным резистором. Это обеспечивает высокую устойчивость устройства к многократным импульсам (электрошоке) и правильную последовательность срабатывания отдельных ступеней защиты.
Низкая емкость сигнала ~0 мГц, что очень важно для сложных сигналов AHD, HD-CVI и HD-TVI, поскольку не вызывает большого затухания.
В устройстве используются фирменные BNC-разъемы, которые обеспечивают высокое качество и долговечность соединения даже в неблагоприятных температурных условиях.
В устройстве используются фирменные BNC-разъемы, которые обеспечивают высокое качество и долговечность соединения даже в неблагоприятных температурных условиях.
Пример преобразования HD-сигнала в витую пару UTP и базовая защита HD-камеры и приемника с помощью двух устройств HDT-1F-PRO
Пример преобразования HD-сигнала в витую пару UTP и базовая защита HD-камеры и приемника с помощью HDT-1F-PRO и HDT-1F-EXT
| Сопротивление витой пары UTP |
сопротивление BNC |
Съемная винтовая розетка |
|
| Выход
Выход |
|||
| Пропускная способность | 42 МГц | ||
| Ослабление | 0,4 дБ | ||
| Защита от перенапряжения |
3 – искровой разрядник, газовый подавитель, трансформатор< | ||
| Защита земли |
Расположение газа: 90 В, 2x10 кА @ 8/20 мкс |
||
| защита линии линии |
|||
| максимальный уровень всплеска | 4 кв. м | ||
