ВИДЕО ТРАНСФОРМЕРЫ
ТР-16
16 КАМЕР, РАБОТАЮЩИХ НА РАССТОЯНИИ ДО 400 МЕТРОВ!

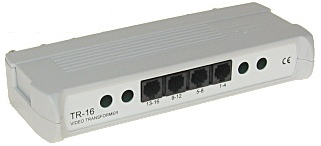

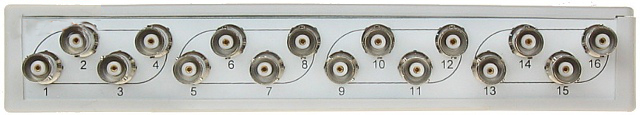

Устройство TR-16 предназначено для передачи видеосигнала с шестнадцати камер по витой паре. Устройство согласует сопротивление коаксиального кабеля сопротивлением 75 Ом с сопротивлением симметричного кабеля, обеспечивая передачу видеосигнала на расстояние до 400 м.

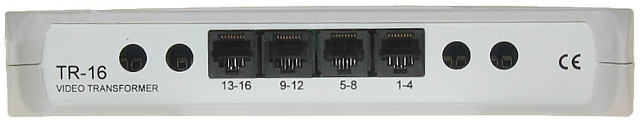

Витая пара подключается к разъёмам RJ-45 или винтовым клеммам, расположенным под съёмной крышкой. Видеопреобразователь — это пассивное устройство, не требующее питания. Для создания полноценного тракта передачи сигнала требуется два таких устройства.

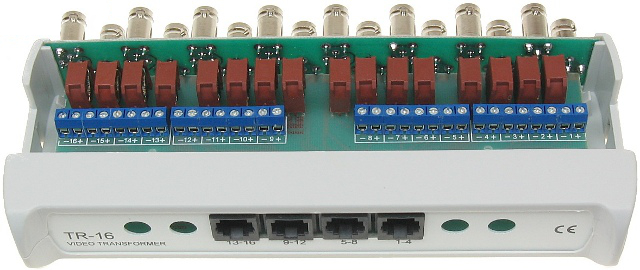

витая пара (видимые винтовые клеммы)
При снятии крышки необходимо взять её пальцами в местах, показанных на рисунке, и осторожно потянуть перпендикулярно устройству. Примеры схем подключения:
“>
