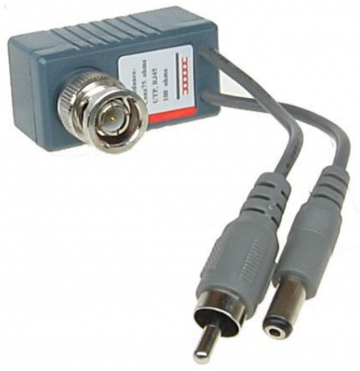

ВИДЕОТРАНСФОРМАТОР ТР-1АУЗ

ВИДЕОТРАНСФОРМАТОР ТР-1АУЗ

Основные функции

• В упаковке: 2 шт. Цена указана за упаковку.
• Дальность звука: 1200 м
• Тип устройства: Пассивный
• Полоса пропускания аудиосигнала: 20 Гц – 20 кГц
• Количество каналов:
  • 1 Видео
  • 1 АУДИО
  • 1 DC
• Входное/выходное напряжение 75 Ом (CVBS): 1 Вpp
• Дальность видео: макс. 400 м UTP кат. 5e
• Расстояние между входами: >≥ -50 дБ Видео/АУДИО
• CMRR (дБ при 5 МГц): 50 дБ
• Диапазон видеополосы: 0–50 МГц (-3 дБ)
• Сопротивление коаксиального разъема:

  75 Ом Видео

  • 100 Ω АУДИО
• Сопротивление балансного разъема:

  100 Ом Видео

  • 100 Ω АУДИО
• Номинальный уровень входного аудиосигнала: 1 Вpp
• Номинальный уровень выходного аудиосигнала: 1 Вpp
• Тип разъема:

  Видео с разъемом BNC

  • Разъем CINCH АУДИО
  • Штекер постоянного тока 2,1/5,5 мм
  • 2,1 / 5,5 мм разъем постоянного тока
• Тип сбалансированного разъема: разъем RJ-45 (8-контактный, 4-парный)
• Допустимая относительная влажность окружающей среды: < 95 %
• Рабочая температура: 0 °C – 55 °C
• Диапазон передачи мощности:
  • Источник питания 12 В постоянного тока
  • 118 м пирог 100 мА
  • 79м при 150мА
  • 59 м при 200 мА
  • 47 м при 250 мА

Цель

Передатчик/приемник TR-1AUZ (комплект) передает видео-, аудиосигналы и сигналы питания по витой паре.

Описание

Если разъемы питания не используются, их можно использовать для передачи сигнала ДАННЫЕ.

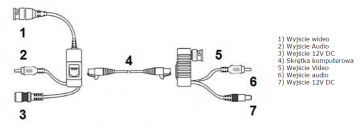

Схема подключения

Последовательность проводов внутри вилки RJ-45.

Вилка подключается по стандарту T568B.
